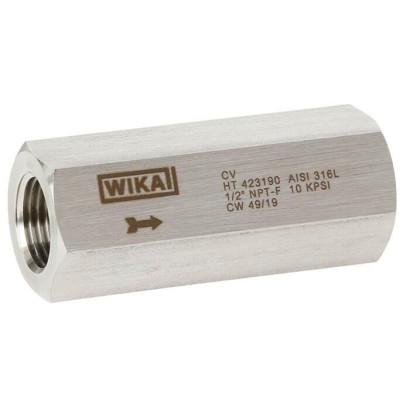

صمام عدم رجوع
الوصف
تم تطوير صمامات عدم الرجوع من طراز CV لتلبية متطلبات صناعة العمليات. إن الأجزاء الملامسة للوسط مناسبة على وجه التحديد للتطبيقات مع الغاز الطبيعي والموائع العدوانية، ولكن أيضًا للمياه وزيت الهيدروليك.
يتيح التصميم البسيط والمتين، مع معامل أمان 4:1، استخدام صمامات عدم الرجوع من طراز CV على نطاق واسع. يضمن تصميم الصمام ومواد الإغلاق عالية الجودة متانة عالية وإحكامًا ممتازًا.
المزايا
- معامل أمان 4:1 للأجزاء المضغوطة
- بناء هيكل متين من قطعة واحدة يمنع التسربات
- قابلية تكرار عالية وإحكام إغلاق محكم ضد الفقاعات عبر مكبس ذاتي الاستقرار
- إحكام مزدوج بحلقة O-ring ومخروط معدني
- إحكام مختبر للتسرب وفقًا لـ BS 6755 / ISO 5208 معدل تسرب A
الأسئلة والأجوبة
ما هو نطاق ضغط التشغيل لصمام CV؟
يعمل الصمام ضمن نطاق يصل إلى 690 bar (10000 psi). كما يتوفر نطاق تشغيل يبدأ من 1,38 bar (20 psi) كحد أدنى.
ما هي درجات الحرارة التي يتحملها الصمام؟
درجة حرارة الوسط من -55 … +210 °C حسب البيانات الفنية المتاحة.
ما هي توصيلات العملية المتوفرة؟
تتوفر توصيلات ملولبة G 1/4 حتى G 1 وNPT من 1/4 NPT حتى 1 NPT، بالإضافة إلى وصلة ضغط مع حلقة ضاغطة (compression fitting with ferrule).
ما هي مواد الجسم والأجزاء الملامسة للوسط؟
الجسم متاح من Stainless steel 316L وDuplex F51 (1.4462) وSuper Duplex F55 (1.4501) وHastelloy C276 (2.4819) وMonel 400 (2.4360) وغيرها، بينما تشمل الأجزاء الملامسة للوسط أيضًا AISI 302 (1.4310) وInconel X-750.
ما هي مواد الإحكام المستخدمة؟
مواد الإحكام المتاحة هي NBR وFKM وPTFE، ويضمن تصميم الصمام ومواد الإحكام عالية الجودة متانة عالية وإحكامًا ممتازًا.
هل تم اختبار إحكام الصمام؟
نعم، يتم اختبار الإحكام وفق BS 6755 / ISO 5208 بمعدل تسرب A، كما يشمل الصمام شهادات API 598 وMSS SP-61 وDIN EN 12266-1.
ما الذي يميز طراز CV عن غيره؟
يتميز بإحكام مزدوج (O-ring ومخروط معدني)، ومعامل أمان 4:1، وهيكل أحادي القطعة يمنع التسرب، وتوافق مع معايير الغاز الحامض مثل NACE MR0175 / ISO 15156 وNACE MR0103.
هل الصمام مناسب للغاز الطبيعي والموائع العدوانية؟
نعم، الأجزاء الملامسة للوسط مناسبة خصيصًا للتطبيقات مع الغاز الطبيعي والموائع العدوانية، وكذلك للمياه وزيت الهيدروليك.
| الطراز | CV |
| النوع الفرعي | Check valve |
| نطاق الضغط | 0…690 bar · 0…10000 psi · 1.38…690 bar · 20…10000 psi |
| وصلة العملية | Compression fitting with ferruleG 1/4G 3/8G 1/2G 3/4G 11/4 NPT3/8 NPT1/2 NPT3/4 NPT1 NPTNPT 1/4NPT 3/8NPT 1/2NPT 3/4NPT 1GNPT |
| درجة حرارة العملية | −55…+210 °C |
| مادة العلبة | Stainless steel 316L, Duplex F51 (1.4462), Super Duplex F55 (1.4501), Hastelloy C276 (2.4819), Monel 400 (2.4360), Stainless steel 6Mo (1.4547), Alloy 625 (2.4856), Alloy 825 (2.4858) |
| مادة الأجزاء الملامسة | Stainless steel 316L, Duplex F51 (1.4462), Super Duplex F55 (1.4501), Hastelloy C276 (2.4819), Monel 400 (2.4360), Stainless steel 6Mo (1.4547), Alloy 625 (2.4856), Alloy 825 (2.4858), AISI 302 (1.4310), Inconel X-750 |
| مادة الإحكام | NBR, FKM, PTFE |
| الوزن | 0.2 kg |
| الشهادات | NORSOK M-630API 598BS6755ISO 5208NACE MR0175 / ISO 15156EN 10204NACE MR0103NACE MR0175MSS SP-61DIN EN 12266-1EN 10204 3.1 |
| لغات ورقة البيانات | EN |
| Standards used | |
|---|---|
| Design | ■ ASME B16.34, valves - flanged, threaded and welding end ■ MSS SP-99, valves for measuring instruments ■ ASME B1.20.1, pipe threads, general purpose (inch) |
| Tests | ■ API 598, valve inspection and testing ■ ISO 5208, pressure testing of metallic valves with leakage rate A ■ MSS SP-61, pressure testing of valves ■ DIN EN 12266-1, pressure tests, test procedures and acceptance criteria for industrial valves |
| Material requirements | ■ NACE MR0175 / ISO 15156, use in H₂S-containing environments in oil and gas production ■ NORSOK M-630, specification for use in pipelines (Norway) |
| Marking | ASME B16.34, valves - flanged, threaded and welding end |
| Nominal pressure | 10,000 psi [690 bar] |
| Nominal width (DN) | ■ ¼" ■ 3/8" ■ ½" ■ ¾" ■ 1" |
| Valve bore size | ■ 5 mm[0.197 in] ■ 6 mm[0.236 in] ■ 10 mm[0.394 in] |
| Pressure-temperature limits (for diagram, see page 5) | The limits for operating pressure and temperature depend on the version and the sealing material. |
| Connection type | ■ Threaded connection per ISO 228-1, codeG ■ Threaded connection per ANSI / ASME B1.20.1, code NPT ■ Compression fitting with ferrule |
| Cracking pressure | 20 psi [1.38 bar]±30% |
| Features | ■ Sealing through self-centring piston ■ Bubble-tight shut-off ■ Flow direction marked on valve body ■ Hydrostatically tested ■ 100 %material traceability for wetted parts ■ Tight tolerances and the guided spring prevent the piston from jamming or seizing ■ Resistance against explosive decompression (AED sealing) ■ Other specification for cracking pressure (option) |
| Wetted parts | |
|---|---|
| Valve body and fittings, piston | ■ Stainless steel 316L 1) ■ Duplex F51 (1.4462) ■ Super Duplex F55 (1.4501) ■ Hastelloy C276 (2.4819) ■ Monel 400 (2.4360) ■ Stainless steel 6Mo (1.4547) ■ Alloy 625 (2.4856) ■ Alloy 825 (2.4858) |
| Spring 1) | ■ AISI 302 (1.4310) ■ Inconel X-750 |
| Sealing 2) | ■ NBR, temperature range: -55 ...+120 °C [-67 ...+248 °F] ■ FKM 3) , temperature range: -55 ...+180 °C [-67 ...+356 °F] ■ PTFE, temperature range: -55 ...+210 °C [-67 ...+410 °F] |
| Sealing material | Max. permissible operating pressure in bar at temperature in °C | Max. permissible operating pressure in bar at temperature in °C | |
|---|---|---|---|
| Sealing | NBR 1) | 690 bar at 38 °C | 10,000 psi at 100 °F |
| 276 bar at 120 °C | 8,920 psi at 248 °F | ||
| FKM 2) | 690 bar at 38 °C | 10,000 psi at 100 °F | |
| 543 bar at 180 °C | 7,875 psi at 356 °F | ||
| PTFE | 690 bar at 38 °C | 10,000 psi at 100 °F | |
| 520 bar at 210 °C | 7,542 psi at 410 °F |
| Logo | Description |
|---|---|
| - | PMI 1) test certificate (option) All wetted parts |
عرض الكل (5)
| DN | Dimensions in mm[in] | Cv in USG/min | Kv inm 3 /h | Weight in kg [lb] | ||
|---|---|---|---|---|---|---|
| A | B | Bore size | ||||
| 1/4" | 59 [2.323] | 22.2 [0.875] | 5 [0.197] | 0.53 | 0.45 | 0.2 [0.44] |
| 3/8" | 64 [2.520] | 22.2 [0.875] | 6 [0.236] | 0.95 | 0.82 | 0.3 [0.66] |
| 1/2" | 76 [2.992] | 30.2 [1.187] | 10 [0.394] | 1.70 | 1.5 | 0.4 [0.88] |
| ¾" | 85 [3.346] | 34.9 [1.375] | 10 [0.394] | 1.70 | 1.5 | 0.7 [1.54] |
| 1" | 95 [3.740] | 44.5 [1.750] | 10 [0.394] | 1.70 | 1.5 | 1.2 [2.65] |
