مقياس حرارة محمول باليد بالأشعة تحت الحمراء
الوصف
تتيح موازين/مقاييس الحرارة المحمولة بالأشعة تحت الحمراء إجراء قياس درجة الحرارة عن بُعد، دون ملامسة الجسم المراد قياسه. وبذلك يمكن استخدامها حيث لا يمكن استخدام المزدوجات الحرارية (Thermocouples) أو موازين الحرارة المقاومة (resistance thermometers).
وبوجه خاص، وبسبب بساطتها وسهولة تشغيلها، تُعد موازين الحرارة المحمولة بالأشعة تحت الحمراء أكثر الأجهزة أمانًا لقياس الأجسام الساخنة أو التي يصعب الوصول إليها أو المتحركة، مع تجنب حدوث أي تلف أو تلوث.
تُقدَّر موازين الحرارة المحمولة بالأشعة تحت الحمراء لدى المستخدمين ذوي الخبرة في مجموعة واسعة من الصناعات، بدءًا من صيانة الآلات والمعدات وحتى مراقبة الأغذية—حيث تقيس درجات حرارة السطح بسرعة وبشكل موثوق ودقيق.

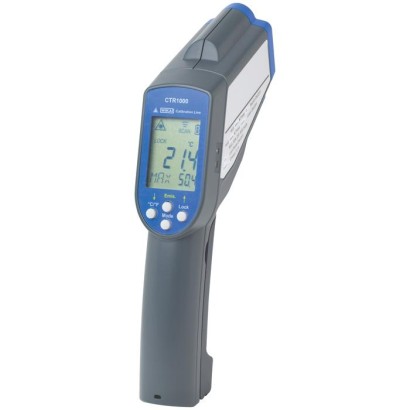

ميزان/مقياس حرارة محمول بالأشعة تحت الحمراء طراز CTR1000
خلال السنوات الماضية، أصبحت موازين الحرارة بالأشعة تحت الحمراء المحمولة جهاز قياس واختبار أساسيًا في العمليات التي تكون فيها درجة الحرارة مهمة. وجودة المنتج، ومقياس/ميزان حرارة محمول بالأشعة تحت الحمراء
أينما تؤثر درجة الحرارة بشكل كبير على سلامة العملية، ينبغي أن يكون الجهاز متاحًا.
أمثلة تطبيقية نموذجية للقياس السريع لدرجات حرارة السطح دون تلامس باستخدام موازين الحرارة المحمولة بالأشعة تحت الحمراء تشمل القياسات على:
- ■ الأجزاء التي يصعب الوصول إليها - ■ الأجزاء الدوّارة - ■ الموصلات الكهربائية الحية - ■ الأجسام شديدة السخونة - ■ المكونات ذات الكتلة المنخفضة - ■ المواد العدوانية
المزايا
- قياس درجة الحرارة بدون تلامس
- مدى قياس درجة الحرارة من -60 ... +1,000 °C [-76 ... +1,832 °F]
- ليزر ثنائي الهدف
- مدخل للمزدوجة الحرارية
- تشغيل بسيط
الأسئلة والأجوبة
ما نطاق قياس درجة الحرارة للطراز CTR1000؟
يقيس الجهاز في نطاق من -60 … +1,000 °C [-76 ... +1,832 °F] بدون تلامس مع الجسم المراد قياسه.
ما دقة القياس؟
الدقة 2 K أو 2 % من القراءة.
كيف يعمل الجهاز وما الذي يميزه عن موازين الحرارة التقليدية؟
يعمل بالأشعة تحت الحمراء لقياس درجة حرارة السطح عن بُعد، مع ليزر مزدوج الهدف لتحديد نقطة القياس بدقة، ويحتوي أيضًا على مدخل لمزدوجة حرارية (Thermocouple) للقياس بالتلامس.
هل يمكن استخدام الجهاز في المناطق الخطرة؟
لا تتضمن البيانات المتاحة أي شهادات حماية من الانفجار لهذا الطراز؛ الشهادات المعتمدة هي RoHS وEAC وCE فقط.
ما درجة حرارة التشغيل المحيطة المسموح بها؟
يمكن تشغيل الجهاز عند درجة حرارة محيطية من 0 … +50 °C.
لأي أغراض تُستخدم إشارة الخرج؟
يوفّر الجهاز خرجًا على شكل محاكاة مزدوجة حرارية (TC simulation)، وهو مناسب للاستخدام في أعمال المعايرة والتشخيص.
ماذا يعني إمكانية التتبع DKD/DAkkS؟
تشير البيانات إلى إمكانية التتبع وفق DKD وDAkkS، مما يجعل الجهاز مناسبًا لخدمات المعايرة وضمان الجودة.
| الطراز | CTR1000 |
| السلسلة | CTR |
| النوع الفرعي | infrared thermometer |
| نطاق درجة الحرارة | −60…+1000 °C |
| عدم اليقين | 2 K or 2 % of reading |
| نوع المعايرة | temperature_bath |
| إشارة الخرج | TC simulation |
| حرارة المحيط | +0…+50 °C |
| الوزن | 0.386 kg |
| الشهادات | RoHSEACCE |
| إمكانية التتبع | DKD · DAkkS |
| محمول | نعم |
| لغات ورقة البيانات | EN, DE |
| Specifications | Model CTR1000 |
|---|---|
| Temperature measuring range | -60 ... +1,000 °C (-76 ... 1,832 °F) |
| Accuracy 1) | 2 K or2% |
| Display resolution | 0.1 °C, from 200 °C 1 °C 0.1 °F, from 200 °F 1 °F |
| Spectral sensitivity | 6…14µm |
| Measuring distance | up to 8 m(26.25 ft) |
| Emissivity | 0.01 …1.00 |
| Optical resolution | 50 : 1 |
| Response time | < 1 s |
| Temperature units | °C and °F |
| Power supply | 2 x 1.5 Volt AAA size |
| Ambient temperature | 0 …50°C(32 ... 122 °F) |
| Dimensions,HxDxW | 203 x 197 x 47 mm(7.99 x 7.76 x 1.85 in) |
| Weight | 386 g (0.851 lbs) |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective ■ RoHS directive | European Union | |
| EAC EMCdirective | Eurasian Economic Community | |
| - | MTSCHS Permission for commissioning | Kazakhstan |
| Calibration | Standard: 3.1 calibration certificate per EN 10204 Option:DKD/DAkkS calibration certificate |
|---|---|
| Recommended recalibration interval | 1 year (dependent on conditions of use) |
