وحدة المعايرة
الوصف

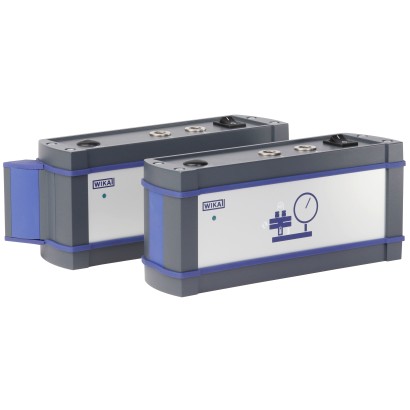

صندوق مستشعر لمعادلة الضغط (ميزان الأعمدة الميتة) يُستخدم لتسجيل البيانات ذات الصلة بشهادات المعايرة، مثل درجة حرارة المكبس وموضعه العائم، مما يرفع دقة القياس ويُبسّط إصدار الشهادة. يعمل ضمن عائلة المنتجات CPU6000 مع برمجيات WIKA-Cal، ويمكن استخدامه أيضاً مع أدوات معايرة أخرى. يُختار هذا الجهاز عند الحاجة إلى توثيق موثّق وقابل للتتبع (DAkkS) لعمليات المعايرة بالمكابس.
المزايا
- مفهوم معايرة جديد يبسّط إصدار الشهادات
- تشغيل وضبط سهلان
- تسجيل درجة حرارة المكبس وموضعه لزيادة دقة القياس
- يمكن استخدامه أيضاً مع أجهزة معايرة أخرى وبرنامج WIKA-Cal
الأسئلة والأجوبة
ما هو الغرض الأساسي من وحدة CPU6000-S؟
إنها صندوق مستشعر لمعادلة الضغط يُستخدم لتسجيل قيم القياس والبيانات ذات الصلة بشهادات المعايرة، مما يزيد من دقة القياس ويُبسّط إصدار الشهادات.
ما مدى دقة قياس درجة الحرارة والموضع؟
الدقة هي ±0.1 °C عند 20 °C لقياس درجة الحرارة، و±0.5 mm لقياس موضع التعليق الحر للمكبس.
ما نطاق درجة الحرارة الذي يقيسه المستشعر؟
يغطي المستشعر نطاق درجات حرارة من -50 °C إلى +250 °C.
ما هي درجة حرارة التشغيل المسموحة للوحدة نفسها؟
يجب أن تبقى درجة حرارة الوسط المحيط بين +15 و+45 °C.
ما هي الإشارة الخارجة للجهاز؟
الإشارة الخارجة تناظرية بنطاق 4 … 20 mA.
هل يمكن استخدام هذه الوحدة مع أجهزة معايرة أخرى؟
نعم، يمكن استخدامها أيضاً مع أدوات معايرة أخرى ومع برمجيات WIKA-Cal، وليس فقط مع موازين ضغط WIKA.
ما الفرق بين الطرازات CPU6000-W وCPU6000-S وCPU6000-M؟
تنتمي جميعها إلى نفس عائلة المنتجات CPU6000 لوحدات المعايرة؛ وتغطي بطاقة المنتج هذه تحديداً الطراز CPU6000-S المصمم كصندوق مستشعر لمعادلة الضغط.
ما هي الشهادات والمطابقات المتوفرة لهذا الجهاز؟
يحمل الجهاز علامة CE ومطابقة RoHS وتوجيه التوافق الكهرومغناطيسي EN 61326 وإعلان مطابقة الاتحاد الأوروبي، كما أن القياسات قابلة للتتبع وفق DAkkS.
| الطراز | CPU6000-S |
| السلسلة | CPU6000 |
| النوع الفرعي | Sensor box for pressure balance |
| نطاق درجة الحرارة | −50…+250 °C |
| عدم اليقين | ±0.1 °C at 20 °C, ±0.5 mm for floating position |
| نوع المعايرة | deadweight |
| إشارة الخرج | 4 … 20 mA |
| حرارة المحيط | +15…+45 °C |
| الوزن | 1.18 kg |
| الشهادات | RoHSEMC Directive EN 61326EU declaration of conformityCE |
| إمكانية التتبع | DAkkS |
| محمول | لا |
| لغات ورقة البيانات | EN, DE, ES, FR, IT, NL, PL, PT, RO, SV, RU, EL, JA, ZH |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union |
| Logo | Description | Region |
|---|---|---|
| - | MChS Permission for commissioning | Kazakhstan |
| Calibration | ■ Without ■ 3.1 inspection certificate per DIN EN 10204 ■ DAkkS calibration certificate (traceable and accredited in accordance with ISO/IEC 17025) |
|---|---|
| Recommended calibration interval | 1 year (dependent on conditions of use) |
| Number | Description |
|---|---|
| DE 102013215351 | Sensor box |
عرض الكل (6)
| Cal-Template (demo version) | Cal-Template (light version) | Cal-Template (full version) |
|---|---|---|
| Fully automatic calibration | Semi-automatic calibration | Fully automatic calibration |
| Limitation to two measuring points | No limitation of the measuring points approached | |
| ■ Creation of 3.1 inspection certificates per DIN EN 10204 ■ Calibration data can be exported to Excel ® template or XML file ■ Calibration of pressure measuring instruments | ||
| Ordering information for your request for a single licence: | ||
| Is available for a cost-free download | WIKA-CAL-LZ-Z-Z | WIKA-CAL-CZ-Z-Z |
| Accessories for CPU6000 | Order code | |
|---|---|---|
| Description | CPU6000-A | |
| - | Floating position sensor for CPU6000-S Cable version With cable length 1 m[3.3 ft] Accuracy ±0.5 mm[±0.02 in] | -1- |
| With cable length 2.5 m[8.2 ft] Accuracy ±0.5 mm[±0.02 in] | -2- | |
| - | Floating position sensor for CPU6000-S Build-in version With cable length 1 m[3.3 ft] Accuracy ±0.5 mm[±0.02 in] | -3- |
| With cable length 2.5 m[8.2 ft] Accuracy ±0.5 mm[±0.02 in] | -4- | |
| Piston temperature sensor for CPU6000-S Cable version With cable length 1 m[3.3 ft] | -5- | |
| With cable length 2.5 m[8.2 ft] | -6- | |
| Piston temperature sensor for CPU6000-S Build-in version With cable length 1 m[3.3 ft] | -7- | |
| With cable length 2.5 m[8.2 ft] | -8- | |
| USB interface cable | -B- | |
| DC 24 V power supply unit, 750 mA | -C- | |
| Ordering information for your enquiry: | ||
| 1. Order code: CPU6000-A 2. Option: | ⇓ [ ] |
