مضخة اختبار المقارنة الهيدروليكية
الوصف

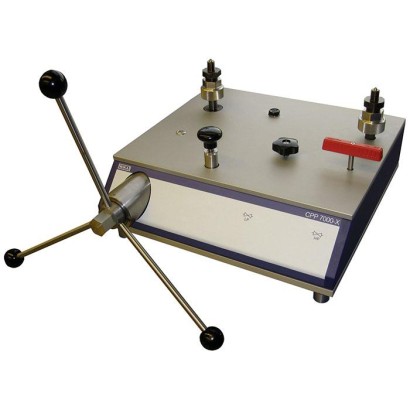

مضخة اختبار المقارنة الهيدروليكية الطراز CPP7000-X من WIKA مخصصة للمعايرة والاختبار وضبط أجهزة قياس الضغط. تعمل على توليد ضغط هيدروليكي حتى 7,000 بار [100,000 psi] باستخدام عمود دقيق داخلي التشغيل، وتتضمن مضخة تعبئة (priming) مدمجة لأحجام الاختبار الكبيرة. تُختار هذه المضخة في شركات خدمات المعايرة ومرافق الصيانة حيث يلزم توليد ضغط هيدروليكي عالي ومستقر.
المزايا
- تعامل إرجونوميكي عبر عمود دقيق ناعم الحركة يعمل داخلياً
- مستودع زيت مدمج
- مقبض نجمي قابل للفك
- وصلات اختبار دوّارة بحرية (أي يمكن محاذاة أجهزة القياس)
- مضخة تعبئة أولية مدمجة للأحجام الكبيرة في الاختبار
الأسئلة والأجوبة
ما هو مدى الضغط الذي تولّده مضخة CPP7000-X؟
تولّد المضخة ضغطاً هيدروليكياً من 0 إلى 7,000 بار [100,000 psi].
ما الوسط المستخدم في المضخة؟
الوسط هو الزيت، مع خزان زيت مدمج في الجهاز.
ما هي درجة حرارة التشغيل المحيطة المسموح بها؟
درجة حرارة البيئة المحيطة هي من +18 إلى +28 °C.
هل توجد شهادات أو موافقات لهذا الطراز؟
نعم، يحمل الطراز شهادات: Pressure equipment directive (PS > 200 bar; module A, pressure accessory)، EAC Machinery directive، MTSCHS Permission for commissioning، CE وEAC. لا توجد شهادات حماية من الانفجار لهذا الطراز.
ما وظيفة مضخة التعبئة المدمجة؟
مضخة التعبئة المدمجة مخصصة لتعبئة الأحجام الاختبارية الكبيرة قبل رفع الضغط بالعمود الدقيق.
ما الذي يميز هذا الطراز عن غيره من مضخات المقارنة؟
يتميز الطراز CPP7000-X بتوليد ضغط يصل إلى 7,000 بار، مع عمود دقيق سلس الحركة يعمل داخلياً لمعايرة مريحة، ومقبض نجمي قابل للفك، ووصلات اختبار دوّارة بحرية تتيح محاذاة أجهزة القياس.
هل يمكن محاذاة جهاز القياس أثناء الاختبار؟
نعم، فالوصلات الاختبارية تدور بحرية، مما يسمح بمحاذاة أجهزة القياس أثناء التوصيل. ---
| الطراز | CPP7000-X |
| السلسلة | CPP |
| النوع الفرعي | comparison test pump |
| نطاق الضغط | 0…7000 bar |
| وسيط التشغيل | oil |
| نوع المعايرة | deadweight |
| حرارة المحيط | +18…+28 °C |
| الوزن | 32.5 kg |
| الشهادات | Pressure equipment directive (PS > 200 bar; module A, pressure accessory)EAC Machinery directiveMTSCHS Permission for commissioningCEEAC |
| محمول | لا |
| لغات ورقة البيانات | EN |
| CPP7000-X | |
|---|---|
| Pressure range | 0 ... 7,000 bar (0 ... 100,000 psi) |
| Pressure transmission medium | Sebacate oil |
| Reservoir | 250 cm³ |
| Pressure connections | |
| Test connection | 2 x knurled nut G¾female, freely rotating with sealing cone, incl. interchangeable adapter to M16 x 1.5 male with sealing cone |
| Distance between test connections | 346 mm(13.6 in) |
| Piston of the comparison test pump | |
| Piston diameter | 7.5 mm(0.3 in) |
| Displacement per revolution | approx. 0.08 cm³ |
| Overall displacement | approx. 2.5 cm³ |
| Material | |
| Cylinder | Stainless steel |
| Piston | hardened stainless steel |
| Piping | 1.4404 stainless steel, 6 x 2 mm(0.2 x 0.1 in) |
| Sealings | NBR |
| Permissible operating temperature | 18 ... 28 °C (64 ... 82 °F) |
| Instrument base | |
| Stationary mounting | Stable base |
| Dimensions (LxWxH) | 460 x 445 x 265 mm(18.1 x 17.5 x 10.4 in) |
| Weight | 32.5 kg (71.7 lbs.) |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity Pressure equipment directive (PS > 200 bar; module A, pressure accessory) | European Union | |
| EAC Machinery directive | Eurasian Economic Community | |
| - | MTSCHS Permission for commissioning | Kazakhstan |
| Order code | ||
|---|---|---|
| Description | CPP-A-D | |
| Sebacate oil in plastic bottle, content 0.5 litre | -D1- | |
| Adapters for connection column, M16 x 1.5 male with sealing cone, mat.: Hardened stainless steel | -D2- | |
| for connection column, M20 x 1.5 male with sealing cone, mat.: Hardened stainless steel | -D3- | |
| for connection column, 9/16-18 UNF male with sealing cone, mat.: Hardened stainless steel | -D4- | |
| for connection column, G½female with O-ring, max. 1,600 bar (23,200 psi), mat.: 1.4571 | -D5- | |
| Mounting kit 2 x open-ended spanner M36 | -D6- | |
| Sealing set | -D7- | |
| Ordering information for your enquiry: | ||
| 1. Order code: CPP-A-D 2. Option: | ⇓ [ ] |
