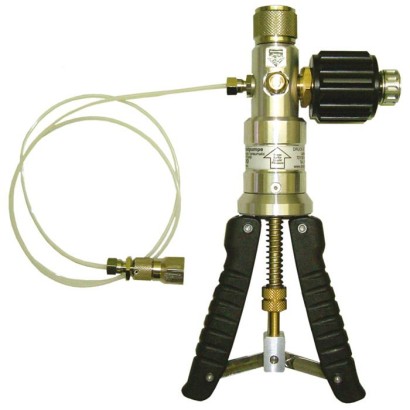

مضخة اختبار يدوية هوائية
الوصف
تُستخدم مضخات الاختبار اليدوية كمولدات للضغط لإجراء الاختبار والضبط والمعايرة لأجهزة قياس الضغط الميكانيكية والإلكترونية من خلال القياسات المقارنة. ويمكن إجراء اختبارات الضغط هذه في المختبر أو الورشة، أو في الموقع عند نقطة القياس.
إذا تم توصيل قطعة الاختبار وجهاز قياس ضغط مرجعي دقيق بدرجة كافية بمضخة الاختبار اليدوية، فإنه عند تشغيل المضخة سيؤثر نفس الضغط على كلٍ من جهازَي القياس. ومن خلال مقارنة القيمتين المقاسَتين عند أي قيمة ضغط محددة، يمكن إجراء التحقق من دقة و/أو ضبط جهاز قياس الضغط المراد اختباره. وللاقتراب بدقة من نقاط القياس، تتميز مضخة الاختبار اليدوية بصمام ضبط دقيق.
المزايا
- تعامل إرجونوميكي
- ضبط دقيق للضغط عن طريق صمام ضبط دقيق
- حجم مدمج
- وزن منخفض
الأسئلة والأجوبة
ما هو الحد الأقصى لضغط الاختبار الذي يمكن للمضخة CPP30 توليده؟
يمكن للمضخة توليد ضغط اختبار حتى 35 بار [500 psi]، كما تدعم التبديل إلى وضع التفريغ حتى -950 mbar [-28 inHg].
ما الوسط المستخدم لتوليد الضغط؟
المضخة هوائية وتعمل بالهواء كوسيط لتوليد الضغط والتفريغ.
ما هي درجات الحرارة التي يمكن تشغيل المضخة ضمنها؟
درجة حرارة التشغيل المحيطة هي -10 … +50 °C، مع نطاق مرجعي للمعايرة 18 … 28 °C.
هل يمكن استخدامها لمعايرة أجهزة قياس الضغط الإلكترونية؟
نعم، تُستخدم لإجراء الاختبار والضبط والمعايرة لأجهزة قياس الضغط الميكانيكية والإلكترونية عبر القياسات المقارنة.
كيف يتم الوصول بدقة إلى نقاط القياس؟
تتميز المضخة بصمام ضبط دقيق يتيح الاقتراب الدقيق من نقاط القياس المطلوبة.
ما الشهادات المتوفرة لهذا الطراز؟
الطراز CPP30 يحمل شهادات EAC وMChS.
ما الذي يميز CPP30 عن غيرها؟
رغم أبعادها المدمجة جدًا ووزنها المنخفض (0.51 kg)، توفر توليدًا بسيطًا ودقيقًا لضغط الاختبار مع تبديل بين الضغط والتفريغ.
اجمع CPP30 لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
- حزمةHand test pump CPP30 incl. connection hose 0.5 m, G 1/4 female rotating
- طقم منفذ الضغطwithout
- مجموعة محولات—
- الهيكلPlastic case with foams for CPP30, (W/H/T) 395 x 295 x 106 mm
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
| الطراز | CPP30 |
| السلسلة | CPP |
| النوع الفرعي | Hand test pump |
| نطاق الضغط | 0…35 bar · -950…0 mbar |
| نطاق درجة الحرارة | −10…+50 °C · +18…+28 °C |
| وسيط التشغيل | air |
| نوع المعايرة | deadweight |
| حرارة المحيط | −10…+50 °C |
| الوزن | 0.51 kg |
| الشهادات | EACMChS |
| محمول | نعم |
| Pressure range | |
|---|---|
| Pressure generation | 0 ... 35 bar [0 ... 500 psi] |
| Vacuum generation | -950 ... 0 bar [-28 inHg ... 0 psi] |
| Pressure transmission medium | Ambient air |
| Pressure connections | |
| For reference pressure measuring instrument | G½, female thread, swivel union nut with seal |
| For test item | G¼, female thread, swivel union nut with seal on the production hose connection |
| Volume per stroke | Approx. 11 cm³ |
| Setting of the test pressure | Fine adjustment valve |
| Overpressure protection | Adjustable via knurled nut |
|---|---|
| Material | ■ Brass, chrome-plated ■ Anodised aluminium ■ High-strength plastic |
| Dimensions (L xWxH) | 250 x 122 x 103 mm[9.84 x 4.80 x 4.06 in] |
| Weight | 510 g [1.125 lbs] |
| Temperature of use / Operating temperature | 18 …28°C[64 …82°F] |
|---|---|
| Ambient temperature range | -10 ...+50 °C [14 ... 122 °F] |
| Storage temperature range | -10 ...+50 °C [14 ... 122 °F] |
| Permissible media | Ambient air |
| Logo | Description | Region |
|---|---|---|
| EAC Machinery directive | Eurasian Economic Community | |
| - | MChS Permission for commissioning | Kazakhstan |
عرض الكل (6)
| Order code | ||
|---|---|---|
| Description | CPP-A-2- | |
| Plastic case Incl. foam insert with recesses for model CPP30 Dimensions (W x H x D): 395 x 295 x 106 mm[15.55 x 11.61 x 4.17 in] | -20- | |
| - | Adapter set 'BSP' for test item hose Consisting of: ■ G¼, male thread, to G⅛, female thread ■ G¼, male thread, to G⅜, female thread ■ G¼, male thread, to G½, female thread ■ Various O-rings Material: Stainless steel | -21- |
| - | Adapter set 'metric' for test item hose Consisting of: ■ G¼, male thread to M12 x 1.5 ■ G¼, male thread to M20 x 1.5 ■ G¼, male thread to Minimess ® ■ Various O-rings Material: Stainless steel | -22- |
| - | Adapter set 'NPT' for test item hose Consisting of: ■ G¼, male thread, to ⅛NPT, female thread ■ G¼, male thread, to ¼NPT, female thread ■ G¼, male thread, to ⅜NPT, female thread ■ G¼, male thread, to ½NPT, female thread ■ Various O-rings Material: Stainless steel | -23- |
| Connection adapters G¼, male thread, to G½, female thread Material: Stainless steel | -24- | |
| Maintenance set Consists of different O-rings and seals | -25- |
| Order code | |
|---|---|
| Description | CPP-A-2- |
| G⅛connection adapter, male thread to G¼, female thread, freely rotating, with steel, 1.0718 -26- G⅛connection adapter, male thread to G¼, female thread, freely rotating, with steel, 1.0718 -27- | |
| 1. Order code: CPP-A-2- 2. Option: ⇓ [ ] |
