مضخة اختبار المقارنة الهيدروليكية
الوصف

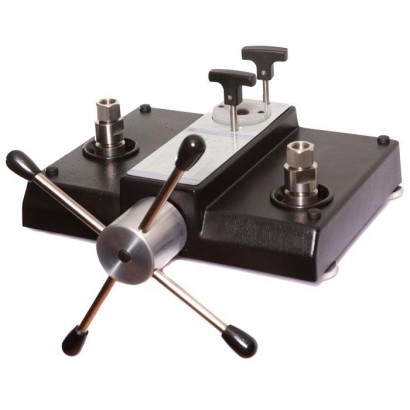

مضخة اختبار المقارنة الهيدروليكية CPP1200-X من WIKA لتوليد ضغط يصل إلى 1,200 بار للاختبار، والضبط، والمعايرة لأجهزة قياس الضغط. تعمل المضخة على مبدأ المضخة اللولبية ثنائية المساحة لتوليد الضغط الهيدروليكي وضبطه بدقة. تُختار هذه المضخة المحمولة عند الحاجة إلى توليد ضغط اختبار بسيط في الموقع أو في المختبر أو في الورشة.
المزايا
- مضخة لولبية ثنائية المنطقة قابلة للضبط الدقيق للتعبئة وتوليد الضغط والضبط الدقيق للضغط
- وصلات اختبار دوّارة بحرية (أي يمكن توجيه أجهزة القياس)
- تقنية مجرَّبة لميزان الضغط موديل CPB3800
- أبعاد مدمجة
- وزن منخفض
الأسئلة والأجوبة
ما هو أقصى ضغط يمكن للمضخة CPP1200-X توليده؟
يمكن للمضخة توليد ضغط هيدروليكي يصل إلى 1,200 بار [17,400 psi]، مع نطاق تشغيل من 0 … 1200 bar.
ما نوع الوسط المستخدم في المضخة؟
تستخدم المضخة وسطاً هيدروليكياً من زيت معدني أو ماء نظيف.
هل يمكن استخدام المضخة لمعايرة الأجهزة الإلكترونية أم الميكانيكية فقط؟
تصلح المضخة للاختبار والضبط والمعايرة لجميع أنواع أجهزة قياس الضغط، الميكانيكية والإلكترونية على حد سواء.
ما هي درجة حرارة التشغيل المسموح بها؟
درجة حرارة البيئة المحيطة المسموح بها هي 0 … +40 °C.
كم يزن الجهاز وهل هو محمول؟
وزن الجهاز 13.5 kg، وهو مصمم ليكون محمولاً، بأبعاد مدمجة ووزن منخفض.
ما الذي يميز هذا الطراز عن غيره في السلسلة؟
يعتمد الطراز CPP1200-X على التقنية المثبتة لموديل CPB3800 لموازين الضغط، ويتميز بمضخة لولبية ثنائية المساحة للتعبئة وتوليد الضغط والضبط الدقيق.
هل تحتوي الوصلات على إمكانية توجيه أجهزة القياس؟
نعم، الوصلات دوّارة بحرية، مما يتيح توجيه أجهزة القياس حسب الحاجة. ---
| الطراز | CPP1200-X |
| السلسلة | CPP |
| النوع الفرعي | Hydraulic test pump |
| نطاق الضغط | 0…1200 bar |
| وسيط التشغيل | hydraulic fluid from mineral oil/clean water |
| نوع المعايرة | deadweight |
| حرارة المحيط | +0…+40 °C |
| الوزن | 13.5 kg |
| الشهادات | CE |
| محمول | نعم |
| لغات ورقة البيانات | DE, EN |
| Specifications | Model CPP1200-X |
|---|---|
| Pressure range | 0 ... 1,200 bar |
| Pressure transmission medium | Hydraulic fluid from mineral oil/clean water, free of calcium-carbonate 1) |
| Reservoir | 170 cm³ |
| Pressure connections | |
| Test item connection | 2 x G½female thread, loose union connection |
| Distance between test item connections | 290mm |
| Piston of spindle pump | |
| Piston diameter, low-pressure piston | 31.2mm |
| Piston diameter, high-pressure piston | 12.7mm |
| Displacement | approx. 10 cm³ |
| Material | |
| Wetted parts | Austenitic stainless steel, high tensile brass, nitrile rubber |
| Permissible ambient conditions | |
| Operating temperature | 0 ... 40 °C |
| Instrument base | |
| Dimensions | 401 x 397 x 155 mm(WxDxH), for details, see technical drawings |
| Weight | 13.5 kg |
| Material | Wood |
|---|---|
| Dimensions | 664 x 614 x 380mm(WxDxH) |
| Weight | 8.5 kg |
| Designation/Variant | Order no. |
|---|---|
| Storage case for CPP1200-X instrument base | 14031237 |
| 'BSP' adapter set for G½Bmale test item connector to G⅛, G¼, G⅜andG½female | 14031238 |
| 'NPT' adapter set for G½Bmale test item connector to ⅛NPT, ¼NPT, ⅜NPTand ½NPTfemale | 14031239 |
| 'Metric' adapter set for G½Bmale test item connector to M12 x 1.5 and M20 x 1.5 female | 14031242 |
| Adapter for test item connection, G½Bmale on M16 x 1.5 male with sealing cone, material: stainless steel hardened | 11580454 |
| Test item connection piece, G¾female to G½female, loose union connection | 14031251 |
| 90° angle connection, for test items with back mounting connection | 1564838 |
| Sealing and maintenance set for instrument base, standard version | 14031255 |
| Hydraulic fluid based onVG22 mineral oil in plastic bottle, content 0.5 litre | 2099954 |
| Tool set consisting of open-ended spanner, BSP adapter, replacement seals, pointer remover and pointer punch | 14031263 |
