WIKA · تقنية المعايرة · العائلة CPP
مضخة اختبار يدوية هوائية
مضخة اختبار يدوية هوائية للمجالات منخفضة الضغط حتى 10 bar مع توليد ضغط/تفريغ قابل للتبديل، مناسبة لاختبار وضبط ومعايرة أجهزة القياس منخفضة الضغط.
النطاق
-0.85…10 bar
السعر
حسب الطلب
يعتمد على التكوين
الوصف
تُستخدم مضخات الاختبار اليدوية كمولدات للضغط لإجراء الاختبارات وضبط المعايرة لأجهزة قياس الضغط الميكانيكية والإلكترونية من خلال القياسات المقارنة. ويمكن إجراء اختبارات الضغط هذه في المختبر أو الورشة، أو في الموقع عند نقطة القياس.
إذا تم توصيل جهاز القياس المراد اختباره مع جهاز قياس مرجعي دقيق بدرجة كافية بمضخة الاختبار اليدوية، فإنه عند تشغيل المضخة سيؤثر نفس الضغط على كلا جهازَي القياس. ومن خلال مقارنة القيمتين المقاستين عند أي قيمة ضغط محددة، يمكن إجراء التحقق من دقة و/أو ضبط جهاز قياس الضغط قيد الاختبار. وللوصول إلى نقاط القياس بدقة، تتميز مضخة الاختبار اليدوية بصمام ضبط دقيق.

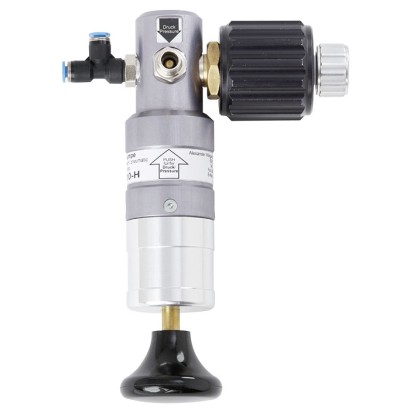

مضخة اختبار يدوية هوائية طراز CPP10-H
تُعد CPP10-H مضخة اختبار يدوية هوائية لنطاقات الضغط المنخفضة حتى 10 bar [145 psi]، مع إمكانية التحويل إلى توليد تفريغ حتى -0.85 bar [-25 inHg]. ويعتمد أقصى ضغط أو تفريغ يمكن تحقيقه على حجم الاختبار المتصل.
ومن خلال توليد الضغط بسلاسة وبفضل صمام الضبط الدقيق المدمج، يمكن ضبط ضغوط موجبة أو سالبة صغيرة جدًا ضمن نطاق mbar بأمان ودقة.
عبر موصل على شكل حرف T مع وصلة خرطوم، يمكن توصيل قطعة الاختبار وجهاز القياس المرجعي بسهولة.
المزايا
- توليد ضغط هوائي من -0.85 ... +10 bar [-25 inHg ... +145 psi]
- توليد قابل للتبديل للضغط/التفريغ
- ضبط دقيق من خلال صمام الضبط الدقيق
- تشغيل بسيط ومرغوني
- أبعاد مدمجة ووزن منخفض
الأسئلة والأجوبة
ما هو الحد الأقصى للضغط الذي يمكن تحقيقه بمضخة CPP10-H؟
يمكن للمضخة توليد ضغط حتى 10 bar [145 psi]، كما يمكن تبديلها لتوليد تفريغ حتى -0.85 bar [-25 inHg]. يعتمد أقصى ضغط أو تفريغ فعلي يمكن تحقيقه على حجم الاختبار المتصل.
هل يمكن استخدام المضخة للضغط السالب (التفريغ)؟
نعم، تمتلك المضخة توليد ضغط/تفريغ قابل للتبديل، ويمكنها توليد تفريغ حتى -0.85 bar [-25 inHg].
كيف يتم الوصول إلى نقاط الضغط بدقة أثناء المعايرة؟
تتميز المضخة بصمام ضبط دقيق مدمج، مما يتيح ضبط ضغوط موجبة أو سالبة صغيرة جدًا ضمن نطاق mbar بأمان ودقة.
ما هي درجة حرارة التشغيل المسموحة؟
تعمل المضخة ضمن نطاق درجة حرارة بيئية من -10 °C إلى +50 °C.
ما هو الوسط المستخدم في المضخة؟
المضخة هوائية، أي أن وسط العمل هو الهواء.
هل المضخة مناسبة للاستخدام في الموقع؟
نعم، فهي محمولة بأبعاد مدمجة ووزن منخفض يبلغ 0.709 kg فقط، ومناسبة للتشغيل في الموقع والمختبر والورشة.
ما الذي يميز طراز CPP10-H عن غيره في عائلة CPP؟
طراز CPP10-H مصمم خصيصًا لنطاقات الضغط المنخفضة حتى 10 bar مع توليد ضغط/تفريغ قابل للتبديل، وهو موجه لاختبار وضبط ومعايرة أجهزة القياس منخفضة الضغط.
كيف يتم توصيل قطعة الاختبار وجهاز القياس المرجعي؟
عبر موصل على شكل حرف T مزود بوصلة خرطوم، يمكن توصيل قطعة الاختبار وجهاز القياس المرجعي بسهولة.
المُهيِّئ · خطوة بخطوة
اجمع CPP10-H لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
الخطوة 1 من 3
تهيئتك
- محول توصيل قياسي—
- محولات توصيل إضافية—
- الهيكل—
- موافقات إضافيةwithout
- معلومات إضافية للطلبWithout
اقتراح الذكاء الاصطناعي حسب المعايير
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
التعريف
| الطراز | CPP10-H |
| السلسلة | CPP |
| النوع الفرعي | Hand test pump |
نطاق القياس
| نطاق الضغط | 0…10 bar · -0.85…0 bar |
| نطاق درجة الحرارة | −10…+50 °C |
ظروف العملية
| وسيط التشغيل | air |
| نوع المعايرة | deadweight |
بيئة التشغيل
| حرارة المحيط | −10…+50 °C |
| الوزن | 0.709 kg |
تفاصيل إضافية
| محمول | نعم |
| لغات ورقة البيانات | EN |
جداول من ورقة البيانات
Basic information
| Pressure range | |
|---|---|
| Pressure generation | 0 ... 10 bar [0 ... 145 psi] |
| Vacuum generation | -0.85 ... 0 bar [-25 inHg ... 0 psi] |
| Pressure transmission medium | Ambient air |
| Pressure connections | |
| Connector for T-connector | G⅛, female thread, at the pump body |
| T-connector | For the connection of hose connection adapter G⅛, male thread, to 4 mmquick connector |
| For reference pressure measuring instrument | G⅛, female thread, to G½, female thread |
| For test item | G⅛, female thread, to G¼, female thread |
| Volume per stroke | Approx. 0.038 cm³ |
| Setting of the test pressure | Fine adjustment valve |
Hand test pump
| Material | |
|---|---|
| Connection adapters | Brass, nickel-plated |
| Sealings | ■ Anodised aluminium ■ Brass ■ ABS ■ NBR 70 Shore |
| Dimensions (L xWxH) | |
| Without T-connector | 170 x 100 x 55 mm[6.69 x 3.94 x 2.17 in] |
| With T-connector | 170 x 125 x 55 mm[6.69 x 4.92 x 2.17 in] |
| Weight | |
| Without T-connector | 675 g [1.49 lbs] |
| With T-connector | 709 g [1.56 lbs] |
Operating conditions
| Usage temperature / Operating temperature | 18 …28°C[64 …82°F] |
|---|---|
| Ambient temperature range | -10 ...+50 °C [14 ... 122 °F] |
| Storage temperature range | -10 ...+50 °C [14 ... 122 °F] |
| Permissible media | Ambient air |
| Order code | ||
|---|---|---|
| Description | CPP-A-E- | |
| Plastic case Incl. foam insert with free spaces for model CPP10-H Dimensions (W x H x D): 350 x 265 x 85 mm[13.78 x 10.53 x 3.35 in] | -0- | |
| Hose connection adapters G⅛, male thread, to 4 mmhose connection | -1- | |
| T-connector 2 x G⅛, female thread, to G⅛, male thread Material: Brass | -2- | |
| Connection adapters G⅛, female thread, to G½, female thread Material: Stainless steel | -3- | |
| G⅛, female thread, to G¼, female thread Material: Stainless steel | -4- | |
| G⅛, female thread, to ½NPT, female thread Material: Stainless steel | -6- | |
| G⅛, female thread, to ¼NPT, female thread Material: Stainless steel | -7- | |
| Spare hose Length 0.5 m[1.64 ft] Material: PolyurethaneTPE-U (PU) | -5- | |
| 1. Order 2. Option: | code: CPP-A-E- | ⇓ [ ] |
القطاع
الصناعات الميكانيكية
توليد بسيط لضغط الاختبار في الموقع أو المختبر أو الورشة · قياس الضغوط الموجبة أو السالبة الصغيرة
القطاع
التدفئة / المرافق
مخصصة للاختبار والمعايرة وضبط أجهزة قياس الضغط المنخفض في المجالات التالية: تقنيات التدفئة والتهوية وتكييف الهواء، هندسة الغرف النظيفة، الهندسة الطبية وتقنيات الترشيح وإزالة الغبار
لم تجد الإجابة في الوثائق؟ سيرد المهندس خلال يوم عمل.
اسأل المهندس →كل المتغيرات · جدول المواد
72 مادة قياسية من عائلة CPP
إذا كنت تعرف الرمز — اختر مباشرة. إذا لا — استخدم المُهيِّئ في الوضع «01».
المخزون:
SKUالتكوينالسعرالمخزونالإجراء
CPP10-H-1ZZ-ZZZStandard connection adapter: 1 · Additional connection adapters: Z · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-1ZD-ZZZStandard connection adapter: 1 · Additional connection adapters: Z · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-11Z-ZZZStandard connection adapter: 1 · Additional connection adapters: 1 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-11D-ZZZStandard connection adapter: 1 · Additional connection adapters: 1 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-12Z-ZZZStandard connection adapter: 1 · Additional connection adapters: 2 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-12D-ZZZStandard connection adapter: 1 · Additional connection adapters: 2 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-13Z-ZZZStandard connection adapter: 1 · Additional connection adapters: 3 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-13D-ZZZStandard connection adapter: 1 · Additional connection adapters: 3 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-14Z-ZZZStandard connection adapter: 1 · Additional connection adapters: 4 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-14D-ZZZStandard connection adapter: 1 · Additional connection adapters: 4 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-15Z-ZZZStandard connection adapter: 1 · Additional connection adapters: 5 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-15D-ZZZStandard connection adapter: 1 · Additional connection adapters: 5 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-16Z-ZZZStandard connection adapter: 1 · Additional connection adapters: 6 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-16D-ZZZStandard connection adapter: 1 · Additional connection adapters: 6 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-17Z-ZZZStandard connection adapter: 1 · Additional connection adapters: 7 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-17D-ZZZStandard connection adapter: 1 · Additional connection adapters: 7 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-18Z-ZZZStandard connection adapter: 1 · Additional connection adapters: 8 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-18D-ZZZStandard connection adapter: 1 · Additional connection adapters: 8 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-2ZZ-ZZZStandard connection adapter: 2 · Additional connection adapters: Z · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-2ZD-ZZZStandard connection adapter: 2 · Additional connection adapters: Z · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-21Z-ZZZStandard connection adapter: 2 · Additional connection adapters: 1 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-21D-ZZZStandard connection adapter: 2 · Additional connection adapters: 1 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-22Z-ZZZStandard connection adapter: 2 · Additional connection adapters: 2 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-22D-ZZZStandard connection adapter: 2 · Additional connection adapters: 2 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-23Z-ZZZStandard connection adapter: 2 · Additional connection adapters: 3 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-23D-ZZZStandard connection adapter: 2 · Additional connection adapters: 3 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-24Z-ZZZStandard connection adapter: 2 · Additional connection adapters: 4 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-24D-ZZZStandard connection adapter: 2 · Additional connection adapters: 4 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-25Z-ZZZStandard connection adapter: 2 · Additional connection adapters: 5 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-25D-ZZZStandard connection adapter: 2 · Additional connection adapters: 5 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-26Z-ZZZStandard connection adapter: 2 · Additional connection adapters: 6 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-26D-ZZZStandard connection adapter: 2 · Additional connection adapters: 6 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-27Z-ZZZStandard connection adapter: 2 · Additional connection adapters: 7 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-27D-ZZZStandard connection adapter: 2 · Additional connection adapters: 7 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-28Z-ZZZStandard connection adapter: 2 · Additional connection adapters: 8 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-28D-ZZZStandard connection adapter: 2 · Additional connection adapters: 8 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-3ZZ-ZZZStandard connection adapter: 3 · Additional connection adapters: Z · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-3ZD-ZZZStandard connection adapter: 3 · Additional connection adapters: Z · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-31Z-ZZZStandard connection adapter: 3 · Additional connection adapters: 1 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-31D-ZZZStandard connection adapter: 3 · Additional connection adapters: 1 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-32Z-ZZZStandard connection adapter: 3 · Additional connection adapters: 2 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-32D-ZZZStandard connection adapter: 3 · Additional connection adapters: 2 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-33Z-ZZZStandard connection adapter: 3 · Additional connection adapters: 3 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-33D-ZZZStandard connection adapter: 3 · Additional connection adapters: 3 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-34Z-ZZZStandard connection adapter: 3 · Additional connection adapters: 4 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-34D-ZZZStandard connection adapter: 3 · Additional connection adapters: 4 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-35Z-ZZZStandard connection adapter: 3 · Additional connection adapters: 5 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-35D-ZZZStandard connection adapter: 3 · Additional connection adapters: 5 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-36Z-ZZZStandard connection adapter: 3 · Additional connection adapters: 6 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-36D-ZZZStandard connection adapter: 3 · Additional connection adapters: 6 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-37Z-ZZZStandard connection adapter: 3 · Additional connection adapters: 7 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-37D-ZZZStandard connection adapter: 3 · Additional connection adapters: 7 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-38Z-ZZZStandard connection adapter: 3 · Additional connection adapters: 8 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-38D-ZZZStandard connection adapter: 3 · Additional connection adapters: 8 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-4ZZ-ZZZStandard connection adapter: 4 · Additional connection adapters: Z · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-4ZD-ZZZStandard connection adapter: 4 · Additional connection adapters: Z · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-41Z-ZZZStandard connection adapter: 4 · Additional connection adapters: 1 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-41D-ZZZStandard connection adapter: 4 · Additional connection adapters: 1 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-42Z-ZZZStandard connection adapter: 4 · Additional connection adapters: 2 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-42D-ZZZStandard connection adapter: 4 · Additional connection adapters: 2 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-43Z-ZZZStandard connection adapter: 4 · Additional connection adapters: 3 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-43D-ZZZStandard connection adapter: 4 · Additional connection adapters: 3 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-44Z-ZZZStandard connection adapter: 4 · Additional connection adapters: 4 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-44D-ZZZStandard connection adapter: 4 · Additional connection adapters: 4 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-45Z-ZZZStandard connection adapter: 4 · Additional connection adapters: 5 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-45D-ZZZStandard connection adapter: 4 · Additional connection adapters: 5 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-46Z-ZZZStandard connection adapter: 4 · Additional connection adapters: 6 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-46D-ZZZStandard connection adapter: 4 · Additional connection adapters: 6 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-47Z-ZZZStandard connection adapter: 4 · Additional connection adapters: 7 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-47D-ZZZStandard connection adapter: 4 · Additional connection adapters: 7 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-48Z-ZZZStandard connection adapter: 4 · Additional connection adapters: 8 · Case: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →
CPP10-H-48D-ZZZStandard connection adapter: 4 · Additional connection adapters: 8 · Case: D+ 2 أخرىحسب الطلبتحت الطلبطلب →
معروض 72 من 72. السعر حسب الطلب — سيحسب المهندس لتكوينك.
