WIKA · تقنية المعايرة · العائلة CPP1000

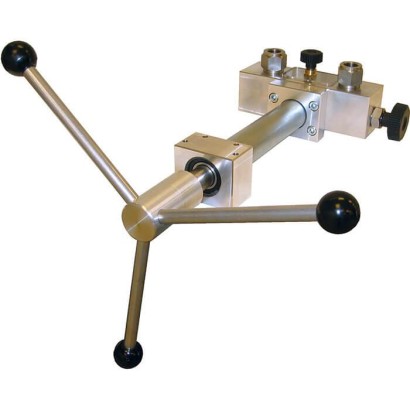

مضخة يدوية هيدروليكية بمقبض دوّار
مضخة يدوية هيدروليكية بمقبض دوّار (spindle) للمعايرة والاختبار لأجهزة قياس الضغط ذات الأحجام الصغيرة، حتى 1,000 بار.
النطاق
0…1000 bar
EAC
السعر
حسب الطلب
يعتمد على التكوين
الوصف
مضخة يدوية هيدروليكية بمقبض دوّار (spindle) لتوليد ضغط هيدروليكي حتى 1,000 بار، تُستخدم للاختبار والمعايرة وضبط أجهزة قياس الضغط الميكانيكية والإلكترونية ذات الأحجام الصغيرة. تعمل بالزيت أو الماء وتُختار عند الحاجة إلى توليد ضغط محمول ومعايرة مباشرة في موقع العمل.
المزايا
- تعامل إرجونوميكي عبر عمود دقيق ناعم الحركة يعمل داخلياً
- مستودع زيت مدمج
- مقبض نجمي قابل للفك
- وصلات اختبار دوّارة بحرية (أي يمكن محاذاة أجهزة القياس)
- ضبط دقيق لضغط الاختبار من خلال صمام ضبط دقيق (اختياري للموديل CPP1000-M)
الأسئلة والأجوبة
ما هو مدى الضغط الأقصى للمضخة؟
حتى 1,000 بار (14,500 psi) لتوليد الضغط الهيدروليكي.
ما الوسط المستخدم لتوليد الضغط؟
تعمل المضخة بالزيت أو بالماء.
هل يمكن معايرة الأجهزة مباشرة في الموقع؟
نعم، المضخة محمولة ومصممة للمعايرة مباشرة على الموقع وفي مرافق الصيانة والخدمة.
ما الفرق بين CPP1000-M والطرازات المجاورة؟
يتوفر للطراز CPP1000-M صمام ضبط دقيق اختياري يتيح تحديد ضغط الاختبار بدقة.
ما وزن المضخة؟
6.3 كجم.
هل هناك شهادات معتمدة؟
الشهادة المتوفرة في البيانات هي EAC.
لأي أجهزة تُستخدم هذه المضخة؟
تُستخدم كمولّد ضغط للاختبار والضبط والمعايرة لأجهزة قياس الضغط الميكانيكية والإلكترونية ذات الأحجام الصغيرة. ---
التعريف
| الطراز | CPP1000-M |
| السلسلة | CPP1000 |
| النوع الفرعي | hand spindle pump |
نطاق القياس
| نطاق الضغط | 0…1000 bar |
ظروف العملية
| وسيط التشغيل | oil, water |
| نوع المعايرة | deadweight |
بيئة التشغيل
| الوزن | 6.3 kg |
الشهادات والموافقات
| الشهادات | EAC |
تفاصيل إضافية
| محمول | نعم |
| لغات ورقة البيانات | EN |
جداول من ورقة البيانات
| CPP1000-M | CPP1000-L | |
|---|---|---|
| Pressure range | 0 ... 1,000 bar (0 ... 14,500 psi) | |
| Pressure transmission medium | Hydraulic fluid based on mineral oil or single distilled water 1) (Water-based hydraulic fluids are not suitable) | |
| Reservoir | 110 cm³ | 55 cm³ |
| Pressure connections | ||
| Test connection | 2 x G½female, freely rotating, with O-ring | |
| Distance between test connections | 200 mm(7.9 in) | 115 mm(4.5 in) |
| Piston of spindle pump | ||
| Piston diameter | 8 mm(0.3 in) | |
| Displacement per revolution | approx. 0.1 cm³ | |
| Overall displacement | approx. 3.9 cm³ | |
| Fine pressure adjustment | optional, see accessories | Fine adjustment valve on the side |
| Material | ||
| Cylinder | Brass | |
| Piston | Stainless steel | |
| Rear flange | Aluminium | |
| Sealings | FKM, NBR;optional EPDM 2) | FKM, NBR |
| Instrument base | ||
| Stationary mounting | 2 x Ø6.4 mm(0.3 in) through-bores in the front flange | |
| Dimensions (LxWxH) | 420 x 280 x 103mm (16.5 x 11.0 x 4.1 in) | 420 x 240 x 103mm (16.5 x 9.5 x 4.1 in) |
| Weight | 6.3 kg (13.89 lbs.) | 5.6 kg (12.35 lbs.) |
| Logo | Description | Country |
|---|---|---|
| EAC Machinery directive | Eurasian Economic Community | |
| - | MTSCHS Permission for commissioning | Kazakhstan |
| Accessories for CPP1000-M | Order code | |
|---|---|---|
| Description | CPP-A-6 | |
| Hydraulic fluid based onVG22 mineral oil in plastic bottle, content 1 litre | -60- | |
| Shut-off valve standard version; (recommended for connected volumes > 4 cm³) | -61- | |
| EPDM version; (recommended for connected volumes > 4 cm³) | -62- | |
| Fine adjustment valve standard version | -63- | |
| EPDM version | -64- | |
| Blind plug G½male, mat.: Brass | -65- | |
| O-ring set standard version consisting of 10 seals for the test connections, mat.:FKM/FPM | -66- | |
| consisting of 10 seals for the test connections, mat.:EPDM | -67- | |
| Maintenance set standard version for hydraulic hand spindle pumps | -68- | |
| EPDM version for hydraulic hand spindle pumps | -69- | |
| Connection adapter G½male to G⅛female, max. 250 bar (3,600 psi), mat.: Brass | -6A- | |
| G½male to G¼female, max. 1,000 bar (14,500 psi), mat.: 1.4571 | -6B- | |
| G½male to G⅜female, max. 600 bar (8,700 psi), mat.: Brass | -6C- | |
| G½male to M20 x 1.5 female, max. 1,000 bar (14,500 psi), mat.: 1.4571 | -6D- | |
| G½male to ¼NPTfemale, max. 1,000 bar (14,500 psi), mat.: 1.4571 | -6E- | |
| G½male to ½NPTfemale, max. 1,000 bar (14,500 psi), mat.: 1.4571 | -6F- | |
| Angle connection 90° for test items with back mounting connection, NBR sealing | -6G- | |
| Replacement tank cover incl. shut-off valve, standard version | -6H- | |
| incl. shut-off valve, EPDM version | -6I- | |
| Ordering information for your enquiry: | ||
| 1. Order code: CPP-A-6 2. Option: | ⇓ [ ] |
| Accessories for CPP1000-L | Order code | |
|---|---|---|
| Description | CPP-A-7 | |
| Hydraulic fluid based onVG22 mineral oil in plastic bottle, content 1 litre | -70- | |
| Shut-off valve recommended for connected volumes > 4 cm³ | -71- | |
| Fine adjustment valve | -72- | |
| Blind plug G½male, mat.: Brass | -73- | |
| O-ring set consisting of 10 seals for the test connections, mat.:FKM/FPM | -74- | |
| Maintenance set for hydraulic hand spindle pumps | -75- | |
| Connection adapter G½male to G⅛female, max. 250 bar (3,600 psi), mat.: Brass | -76- | |
| G½male to G¼female, max. 1,000 bar (14,500 psi), mat.: 1.4571 | -77- | |
| G½male to G⅜female, max. 600 bar (8,700 psi), mat.: Brass | -78- | |
| G½male to M20 x 1.5 female, max. 1,000 bar (14,500 psi), mat.: 1.4571 | -79- | |
| G½male to ¼NPTfemale, max. 1,000 bar (14,500 psi), mat.: 1.4571 | -7A- | |
| G½male to ½NPTfemale, max. 1,000 bar (14,500 psi), mat.: 1.4571 | -7B- | |
| Angle connection 90° for test items with back mounting connection, NBR sealing | -7C- | |
| Replacement tank cover incl. shut-off valve | -7D- | |
| Replacement seal for tank cover | -7E- | |
| Ordering information for your enquiry: | ||
| 1. Order 2. Option: | ⇓ [ ] |
القطاع
الصناعات الميكانيكية
توليد الضغط الهيدروليكي حتى 1,000 bar [14,500 psi]
