CPP700-H

تحت الطلب

WIKA · تقنية المعايرة · العائلة CPP

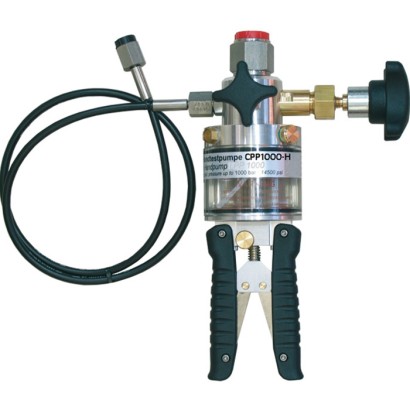

مضخة اختبار يدوية هيدروليكية

Name: مضخة اختبار يدوية هيدروليكية
Brand: WIKA
SKU: CPP1000-H

مضخة اختبار يدوية هيدروليكية لتوليد ضغط الاختبار حتى 700 بار أو 1,000 بار، مناسبة للاستخدام في الموقع أو في المختبر أو في الورشة.

النطاق

0…700 bar

EACMChSMachinery Directive

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

مضخة اختبار يدوية هيدروليكية من WIKA لتوليد ضغط الاختبار حتى 700 بار أو 1,000 بار حسب الطراز (CPP700-H أو CPP1000-H). تعمل بمبدأ توليد الضغط الهيدروليكي اليدوي مع صمام ضبط دقيق للوصول إلى قيمة الضغط المطلوبة بدقة. تُختار لاختبار وضبط ومعايرة جميع أنواع أجهزة قياس الضغط في الموقع أو في المختبر أو في الورشة.

المزايا

توليد ضغط هيدروليكي حتى 700 bar [10,000 psi] أو 1,000 bar [14,500 psi]
تعامل إرجونوميكي
ضبط دقيق من خلال صمام الضبط الدقيق
أبعاد مدمجة
وزن منخفض

الأسئلة والأجوبة

ما هو الحد الأقصى لضغط الاختبار الذي يمكن توليده؟

الطراز CPP700-H يولّد ضغطًا حتى 700 بار [10,000 psi]، والطراز CPP1000-H حتى 1,000 بار [14,500 psi].

ما هي درجة حرارة التشغيل المسموح بها؟

درجة حرارة البيئة المحيطة من ‎-10 °C إلى +50 °C.

ما هي الوسائط المستخدمة في المضخة؟

تستخدم المضخة الزيت أو الماء كوسط هيدروليكي.

هل يمكن استخدامها في الميدان أم في المختبر فقط؟

مناسبة للاستخدام في الموقع وفي المختبر وفي الورشة على حد سواء، وهي محمولة بوزن 1.3 kg وأبعاد مدمجة.

كيف يتم الوصول إلى قيمة الضغط المطلوبة بدقة؟

عبر صمام الضبط الدقيق الذي يتيح ضبطًا دقيقًا لقيمة ضغط الاختبار.

ما هي الشهادات المتوفرة لهذه المضخة؟

تحمل شهادات EAC وMChS وتتوافق مع توجيه الآلات (Machinery Directive).

هل تصلح لمعايرة جميع أنواع أجهزة قياس الضغط؟

نعم، صُممت لاختبار وضبط ومعايرة جميع أنواع أجهزة قياس الضغط.

ما الفرق بين CPP700-H وCPP1000-H؟

الفرق الرئيسي هو الحد الأقصى لضغط الاختبار: 700 بار للطراز CPP700-H مقابل 1,000 بار للطراز CPP1000-H.

المُهيِّئ · خطوة بخطوة

اجمع CPP1000-H لمهمتك

يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.

الخطوة 1 من 3

بنية التكوين· اضغطوا على مقطع مميّز للانتقال إلى المعامل المقابل

without"BSP" for test item connection G 1/4 male on G 1/8, G 3/8 and G 1/2 female"metric" for test item connection G 1/4 male on M12 x 1.5, M20 x 1.5 and "Minimess"®"NPT" for test item connection G 1/4 male on 1/8 NPT, 1/4 NPT, 3/8 NPT and 1/2 NPT female

تهيئتك

PackageHand test pump CPP1000-H, oil/water, incl. high pressure hose, 1/4 BSP female
Pressure port kitwithout
Set of adapters—
Case—
Operating fluid—

اقتراح الذكاء الاصطناعي حسب المعايير

أكمل التهيئة

اختر جميع الخيارات لإرسال الطلب.

إرسال الطلب

التعريف

الطراز	CPP700-H
السلسلة	CPP
النوع الفرعي	Hand test pump

نطاق القياس

نطاق الضغط	0…700 bar
نطاق درجة الحرارة	+18…+28 °C · −10…+50 °C

ظروف العملية

وسيط التشغيل	oil, water
نوع المعايرة	deadweight

بيئة التشغيل

حرارة المحيط	−10…+50 °C
الوزن	1.3 kg

الشهادات والموافقات

الشهادات

EACMChSMachinery Directive

تفاصيل إضافية

محمول

نعم

جداول من ورقة البيانات

Hand test pump

Pressure range	Model CPP700-H	0 ... 700 bar [0 …10,000 psi]
	Model CPP1000-H	0 …1,000 bar [0 …14,500 psi]
Test pressure setting	■ Via fine adjustment valve ■ Via pressure relief valve ■ Via pump handles
Pressure transmission medium	■ Simple distilled water ■ Hydraulic fluids from mineral oil
	Water-based hydraulic fluids are not suitable. The oil must be clean and must not be thermally aged.
	→ Further pressure transmission media on request
Fluid reservoir	200 cm³, refillable
Pump volume per stroke
Inlet pressure	81.6 mm³
High pressure	21 mm³
Case
Material (non-wetted)	■ Anodised aluminium ■ Brass ■ Stainless steel ■ ABS
Weight	1.3 kg [2.9 lb]

Test connection

Thread size
For reference pressure measuring instrument	G½, female thread, freely rotating The connection can be disconnected using an Allen key.Then a G⅜female thread is available.
For device under test	Model CPP700-H	G¼, female thread at test connection hose Length 1 m[3.28 ft] Minimess ® 1620 system
Model CPP1000-H	G¼, female thread, freely rotating at test connection hose Length 1 m[3.28 ft]
Connection adapters	G¼, male thread
Material	Stainless steel
Seal	■ FKM ■ NBR

Operating conditions

Place of use	■ Laboratory ■ Workshop ■ Directly at the measuring location
Usage temperature / Operating temperature	18 …28°C[64 …82°F]
Ambient temperature range	-10 ...+50 °C [14 ... 122 °F]
Storage temperature range	-10 ...+50 °C [14 ... 122 °F]

Logo	Description	Region
	EAC Pressure Equipment Directive	Eurasian Economic Community
	Machinery Directive
-	MChS Permission for commissioning	Kazakhstan

عرض الكل (9)

Accessories for CPP700-H	Order code
Description 1)	CPP-A-4
	Plastic case Incl. foam insert with recesses for model CPP700-H Dimensions (W x H x D): 440 x 370 x 140 mm[17.32 x 14.57 x 5.51 in]	-40-
-	'BSP' adapter set for test item hose Consisting of: ■ G¼, male thread, to G⅛, female thread ■ G¼, male thread, to G⅜, female thread ■ G¼, male thread, to G½, female thread ■ Various O-rings Material: stainless steel	-41-
-	'Metric' adapter set for test item hose Consisting of: ■ G¼, male thread to M12 x 1.5 ■ G¼, male thread to M20 x 1.5 ■ G¼, male thread to Minimess ® ■ Various O-rings Material: stainless steel	-42-
-	'NPT' adapter set for test item hose Consisting of: ■ G¼, male thread, to ⅛NPT, female thread ■ G¼, male thread, to ¼NPT, female thread ■ G¼, male thread, to ⅜NPT, female thread ■ G¼, male thread, to ½NPT, female thread ■ Various O-rings Material: stainless steel	-43-
	Connection adapters G¼, male thread, to G½, female thread Material: stainless steel	-44-
	Hydraulic fluid Based onVG22 mineral oil in plastic bottle Content 1 litre	-45-
	Seal and maintenance set Consisting of various O-rings and seals	-46-
	Model Minimess ® spare hose Length: 1 m[3.28 ft] G¼bulkhead connector	-47-
-	Sealing plug and pressure equalising valve incl. seal	-48-

Accessories for CPP700-H	Order code
Description 1)	CPP-A-4
-	Drain valve maintenance set Consisting of: ■ Drain valve ■ Seal ■ Handle	-4A-
-	Hose connection adapter maintenance set Consisting of: ■ Adapter for hose connection ■ Seal	-4B-
-	Fluid reservoir maintenance set Consisting of: ■ Cylinder ■ Seal	-4C-
-	Volume controller maintenance set Consisting of: ■ Volume controller ■ Seals ■ Handle	-4D-
-	Pressure chamber maintenance set Consisting of: ■ Complete pressure chamber ■ Seals ■ Valve for input and output pressure ■ Inlet hose	-4E-
-	Pressure equalising valve maintenance set Consisting of: ■ Pressure equalising valve ■ Seals ■ Sealing plug	-4F
Ordering information for your enquiry:
1. Order code: CPP-A-4 2. Option:	⇓ [ ]

Accessories for CPP1000-H	Order code
Description 1)	CPP-A-5
	Plastic case Incl. foam insert with recesses for model CPP1000-H Dimensions (W x H x D): 440 x 370 x 140 mm[17.32 x 14.57 x 5.51 in]	-50-
	'BSP' adapter set for test item hose Consisting of: ■ G¼, male thread, to G⅛, female thread ■ G¼, male thread, to G⅜, female thread ■ G¼, male thread, to G½, female thread ■ Various O-rings Material: stainless steel	-51-
	'Metric' adapter set for test item hose Consisting of: ■ G¼, male thread to M12 x 1.5 ■ G¼, male thread to M20 x 1.5 ■ G¼, male thread to Minimess ® ■ Various O-rings Material: stainless steel	-52-

Accessories for CPP1000-H	Order code
Description 1)	CPP-A-5
-	'NPT' adapter set for test item hose Consisting of: ■ G¼, male thread, to ⅛NPT, female thread ■ G¼, male thread, to ¼NPT, female thread ■ G¼, male thread, to ⅜NPT, female thread ■ G¼, male thread, to ½NPT, female thread ■ Various O-rings Material: stainless steel	-53-
	Connection adapters G¼, male thread, to G½, female thread Material: stainless steel	-54-
	Hydraulic fluid Based onVG22 mineral oil in plastic bottle Content 1 litre	-55-
	Seal and maintenance set Consisting of various O-rings and seals	-56-
	Spare hose For high-pressure insert Length: 1 m[3.28 ft] G¼connection, female thread, freely rotating	-57-
-	Sealing plug and pressure equalising valve incl. seal	-58-
-	Drain valve maintenance set Consisting of: ■ Drain valve ■ Seal ■ Handle	-5A-
-	Hose connection adapter maintenance set Consisting of: ■ Adapter for hose connection ■ Seal	-5B-
-	Fluid reservoir maintenance set Consisting of: ■ Cylinder ■ Seal	-5C-
-	Volume controller maintenance set Consisting of: ■ Volume controller ■ Seals ■ Handle	-5D-
-	Pressure chamber maintenance set Consisting of: ■ Complete pressure chamber ■ Seals ■ Valve for input and output pressure ■ Inlet hose	-5E-

Accessories for CPP1000-H	Order code
Description 1)	CPP-A-5
-	Pressure equalising valve maintenance set Consisting of: ■ Pressure equalising valve ■ Seals ■ Sealing plug	-5F
Ordering information for your enquiry:
	1. Order code: CPP-A-5 2. Option:	⇓ [ ]

كل المتغيرات · جدول المواد

16 مادة قياسية من عائلة CPP

إذا كنت تعرف الرمز — اختر مباشرة. إذا لا — استخدم المُهيِّئ في الوضع «01».

المخزون:

SKUالتكوينالسعرالمخزونالإجراء

CPP1000-H-P-ZZZZZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →

CPP1000-H-P-ZZZOZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →

CPP1000-H-P-ZZCZZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →

CPP1000-H-P-ZZCOZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: Z+ 2 أخرىحسب الطلبتحت الطلبطلب →

CPP1000-H-P-ZBZZZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: B+ 2 أخرىحسب الطلبتحت الطلبطلب →

CPP1000-H-P-ZBZOZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: B+ 2 أخرىحسب الطلبتحت الطلبطلب →

CPP1000-H-P-ZBCZZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: B+ 2 أخرىحسب الطلبتحت الطلبطلب →

CPP1000-H-P-ZBCOZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: B+ 2 أخرىحسب الطلبتحت الطلبطلب →

CPP1000-H-P-ZMZZZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: M+ 2 أخرىحسب الطلبتحت الطلبطلب →

CPP1000-H-P-ZMZOZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: M+ 2 أخرىحسب الطلبتحت الطلبطلب →

CPP1000-H-P-ZMCZZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: M+ 2 أخرىحسب الطلبتحت الطلبطلب →

CPP1000-H-P-ZMCOZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: M+ 2 أخرىحسب الطلبتحت الطلبطلب →

CPP1000-H-P-ZNZZZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: N+ 2 أخرىحسب الطلبتحت الطلبطلب →

CPP1000-H-P-ZNZOZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: N+ 2 أخرىحسب الطلبتحت الطلبطلب →

CPP1000-H-P-ZNCZZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: N+ 2 أخرىحسب الطلبتحت الطلبطلب →

CPP1000-H-P-ZNCOZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: N+ 2 أخرىحسب الطلبتحت الطلبطلب →

معروض 16 من 16. السعر حسب الطلب — سيحسب المهندس لتكوينك.
