CPD8500

تحت الطلب

WIKA · تقنية المعايرة · العائلة CPD

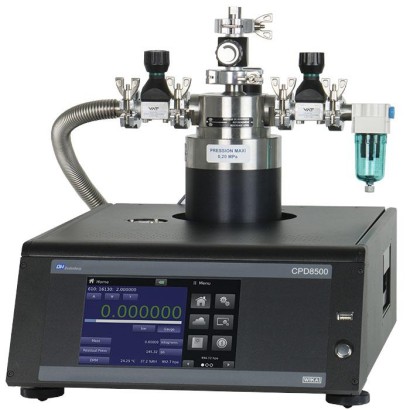

مختبر اختبار الوزن الميت الرقمي

Name: مختبر اختبار الوزن الميت الرقمي
Brand: WIKA
SKU: CPD8500

مختبر اختبار الوزن الميت الرقمي يجمع بين أداء موازنة الضغط اليدوية ومعيار أولي رقمي مدمج لتحقيق معايرة عالية الدقة.

النطاق

0…500 bar

الحماية

IP20

CERoHSEMC directiveLow voltage directiveA2LADAkkS

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

يجمع جهاز CPD8500 بين أداء موازنة الضغط اليدوية (ميزان الضغط) ومعيار أولي رقمي مدمج لتحقيق معايرة عالية الدقة. يعمل على مبدأ الوزن الميت دون الحاجة إلى وضع الأوزان يدويًا، ويقيس الضغط المطلق والنسبي. يُختار هذا الجهاز في مختبرات المعايرة وشركات خدمات المعايرة حيث تكون الدقة العالية والكفاءة مطلوبين.

المزايا

مدى القياس حتى 500 bar [7,250 psi]
دقة تصل إلى 35 ppm من القيمة المقروءة
قياس الضغط المطلق والنسبي
لا حاجة لوضع الأوزان
واجهة مستخدم بديهية تعمل باللمس

الأسئلة والأجوبة

ما هو مدى قياس جهاز CPD8500؟

يغطي الجهاز مدى قياس حتى 500 bar [7,250 psi]، مع نطاقات متعددة تشمل 0 … 1 bar وصولًا إلى 0 … 500 bar، بالإضافة إلى نطاق ضغط مطلق 0 … 20 bar abs.

ما هي دقة الجهاز؟

الدقة تصل إلى 35 ppm من القراءة (of reading).

هل يقيس الجهاز الضغط المطلق أم النسبي؟

يقيس كليهما: الضغط النسبي (gauge) عبر النطاقات المتعددة، والضغط المطلق عبر نطاق 0 … 20 bar abs.

ما الوسط الذي يمكن استخدامه مع الجهاز؟

الوسط المخصص هو الهواء الجاف والنظيف أو النيتروجين.

ما هي درجات الحرارة المسموح بها؟

يمكن للوسط أن يكون في مدى -20 … +70 °C، بينما يجب أن تكون درجة الحرارة المحيطة داخل +15 … +40 °C.

ما هي شهادات وإمكانية التتبع المتوفرة؟

حمل الجهاز شهادات CE وRoHS وتوجيه EMC وتوجيه الجهد المنخفض وA2LA وDAkkS، مع إمكانية تتبع إلى DAkkS وNIST وA2LA وISO/IEC 17025 وPTB.

ما الذي يميز CPD8500 عن موازنة الضغط اليدوية التقليدية؟

لا يتطلب وضع الأوزان يدويًا، فهو يجمع أداء موازنة الضغط اليدوية مع معيار أولي رقمي مدمج، ويتضمن واجهة لمس بديهية.

هل الجهاز محمول؟

لا، حسب البيانات المتاحة فإن الجهاز غير مصمم كجهاز محمول؛ وزنه 23.5 kg وحمايته IP20 مما يناسب الاستخدام المخبري.

المُهيِّئ · خطوة بخطوة

اجمع CPD8500 لمهمتك

يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.

الخطوة 1 من 3

بنية التكوين· اضغطوا على مقطع مميّز للانتقال إلى المعامل المقابل

withoutintegrated into deadweight tester, measuring range: 8 ... 17 psi abs, 0.01 % rdg

تهيئتك

قاعدةGauge pressure version
رأس القياس (المواصفات التالية)without
المرجع البارو مترى—
نوع شهادة الرجوع للضغط الجوي—
نوع شهادة معايرة أجهزة القياسStandard - For an instrument accuracy of 50 ppm IS-25 (IntelliScale)
مجموعة الكتلة—
الملحقاتAccessory kit for gauge pressure version
سلك/كابل الطاقةfor Europe
موافقات إضافيةwithout
معلومات إضافية للطلبWithout

اقتراح الذكاء الاصطناعي حسب المعايير

أكمل التهيئة

اختر جميع الخيارات لإرسال الطلب.

إرسال الطلب

تهيئتك

قاعدةGauge pressure version
رأس القياس (المواصفات التالية)without
المرجع البارو مترى—
نوع شهادة الرجوع للضغط الجوي—
نوع شهادة معايرة أجهزة القياسStandard - For an instrument accuracy of 50 ppm IS-25 (IntelliScale)
مجموعة الكتلة—
الملحقاتAccessory kit for gauge pressure version
سلك/كابل الطاقةfor Europe
موافقات إضافيةwithout
معلومات إضافية للطلبWithout

إرسال الطلب

التعريف

الطراز	CPD8500
السلسلة	CPD
النوع الفرعي	digital dead-weight tester

نطاق القياس

نطاق الضغط	0…500 bar · 0…20 bar · 0…2 bar · 0…5 bar · 0…10 bar · 0…1 bar · 0…50 bar · 0…100 bar · 0…200 bar · 0…20 bar abs.
نطاق درجة الحرارة	−20…+70 °C

دقة القياس

عدم اليقين

35 ppm of reading

ظروف العملية

وسيط التشغيل	dry, clean air or nitrogen
نوع المعايرة	deadweight

بيئة التشغيل

حرارة المحيط	+15…+40 °C
تصنيف IP	IP20
الوزن	23.5 kg

الشهادات والموافقات

الشهادات	CERoHSEMC directiveLow voltage directiveA2LADAkkS
إمكانية التتبع	DAkkS · NIST · A2LA · ISO/IEC 17025 · PTB

تفاصيل إضافية

محمول	لا
لغات ورقة البيانات	EN, DE

جداول من ورقة البيانات

Model CPS8500

Pressure ranges	Piston-cylinder system Kn 1)	Lubrication media
Gauge pressure	0 ... 1 bar [0 ... 14.5 psi]	0.1 bar/kg [1.45 psi/kg]	■ Dry, clean air ■ Nitrogen
0 ... 2 bar [0 ... 29 psi]	0.2 bar/kg [2.9 psi/kg]
0 ... 5 bar [0 ... 72.5 psi]	0.5 bar/kg [7.25 psi/kg]
0 ... 10 bar [0 ... 145 psi]	1 bar/kg [14.5 psi/kg]	■ Dry, clean air ■ Nitrogen over Drosera oil
0 ... 20 bar [0 ... 290 psi]	2 bar/kg [29 psi/kg]	■ Dry, clean air ■ Nitrogen over sebacate oil
0 ... 50 bar [0 ... 725 psi]	5 bar/kg [72.5 psi/kg]
0 ... 100 bar [0 ... 1,450 psi]	10 bar/kg [145 psi/kg] 20 bar/kg [290 psi/kg]
0 ... 200 bar [0 ... 2,900 psi]
0 ... 500 bar [0 ... 7,250 psi]	50 bar/kg [725 psi/kg]
Absolute pressure	0 ... 2 bar abs. [0 ... 29 psi abs.]	0.2 bar/kg [2.9 psi/kg]	■ Dry, clean air ■ Nitrogen
0 ... 5 bar abs. [0 ... 72.5 psi abs.]	0.5 bar/kg [7.25 psi/kg]
0 ... 10 bar abs. [0 ... 145 psi abs.]	1 bar/kg [14.5 psi/kg]
0 ... 20 bar abs. [0 ... 290 psi abs.]	2 bar/kg [29 psi/kg]
Calibration interval	5 years
		Permissible pressure
Permissible pressure media	Dry, clean air or nitrogen (ISO 8573-1:2010 class 5.5.4 or better)
Maximum pressure	100 %FSof the measuring head
Connections
Pressure port adapters	■ 0 ... 2 bar abs. [0 ... 29 psi abs.] ■ 0 ... 5 bar abs. [0 ... 72.5 psi abs.]	■ KF16 flange ■ With coalescing filter ⅛'NPT female
■ 0 ... 10 bar abs. [0 ... 145 psi abs.	7/16-20 SAE female
Wetted parts	■ 2017 aluminium ■ 2024 aluminium ■ 303 stainless steel ■ 304 stainless steel ■ 316 stainless steel ■ Tungsten Carbide ■ Sapphire	■ Buna N ■ FKM/FPM ■ Silicone grease ■ Drosera oil ■ Sebacate oil ■ Urethane
Filter elements	■ 0 ... 2 bar abs. [0 ... 29 psi abs.] ■ 0 ... 5 bar abs. [0 ... 72.5 psi abs.]
Pressure ports	20-micron filters to prevent contamination
Vacuum/vent ports	External 0.01-micron coalescing filter to prevent contamination when venting vacuum

Accuracy

Standard 1) 2)	50 ppm 3)
Premium 4) 5)	35 ppm Compatible only with absolute and gauge CPS8500 up to 20 bar [290 psi]
Calibration interval	50 ppm 2 years

Base instrument, model CPD8500

Instrument
Instrument version	Desktop case
Weight	Absolute pressure Approx. 23.5 kg [52 lb] incl. all internal versions without measuring head
	Gauge pressure Approx. 18 kg [40 lb] incl. all internal versions without measuring head
Warm-up time	Up to 4 hours to rated accuracy
Display
Screen	7.0' colour LC display with resistive touchscreen
Resolution	5 ... 8 digits depending on range and units
Connection
Pressure connections	■ Reference port ■ Vacuum port
	Absolute pressure	2 ports with KF16 flanges
Barometer port adapter	10-32 UNF port with 5/32 barb fitting
Wetted parts	■ 2017 aluminium ■ 2024 aluminium ■ Stainless steel 304 ■ Stainless steel 316 ■ Nickel ■ Buna N	■ FKM/ FPM ■ Urethane ■ PCTFE ■ Silicone grease ■ Christo Lube MCG1030
Permissible pressure
Reference port/vacuum port	2 Pa ... 100 kPa abs. [15 mTorr ...750 Torr abs.]

Accuracy 1)

Environmental monitoring module and head temperature
Head temperature sensor	10 ... 40 °C [50 ... 104 °F]	±0.5 °C
Ambient temperature sensor	-40 ...+125 °C [-40 ...+257 °F]	±1.0 °C
Relative humidity sensor	0 ... 100 %of relative humidity	±5%
Ambient pressure sensor	552 ... 1,170 mbar abs. [8 ... 17 psi abs.]	±2 %of reading
Residual vacuum
High-accuracy vacuum sensor	0.1 ... 1,000 mTorr	±0.8 %of readingt
Calibration interval	2 years

عرض الكل (11)

Communication

Interface	■ RS-232 ■ IEEE-488.2 ■ USB ■ Ethernet
Communications protocol	10/100Based-T
Baud rate	■ 9600 ■ 19200 ■ 38400 ■ 57600 ■ 15200
Response time	Ca. 100 ms
Command sets	■ Mensor ■ CPD8000

Voltage supply and performance data

Operating supply	■ AC 100 ... 120 V, 50/60 Hz ■ AC 220 ... 240 V, 50/60 Hz
Power consumption	Max.50VA
Fuse	1.0 A, 250V;SLO-BLO5x20mm
Power cord	■ For Europe ■ For USA/Canada ■ For UK ■ For China ■ For India

Operating conditions

Place of use	Laboratory
Operating altitude	Max. 3,048 m[10,000 ft] above sea level
Mounting position	Horizontal
Compensated range	15 ... 40 °C [59 ... 104 °F]
Storage temperature range	-20 ...+70 °C [-4 ...+158 °F]
Humidity	5 …95%relative humidity
Condensation	Non-condensing
Shock resistance	Max.2G
EMC (HF field)	EN 61326 emission (group 1, class A) and immunity (industrial application)

Logo	Description	Country
	EU declaration of conformity EMCdirective 1) EN 61326-1 emission (group 1, class A) and immunity (industrial application) Low voltage directive	European Union

Certificate

Calibration 1)
Barometric Reference	■ Without ■ A2LA calibration certificate (standard on factory) (traceable and accredited in accordance with ISO/IEC 17025) ■ DAkkS calibration certificate (traceable and accredited in accordance with ISO/IEC 17025)
CPS8500	Calibration of effective area of the piston - absolute ■ Without ■ Standard - Accuracy of 50 ppm IS-25 (IntelliScale) ■ Premium - Accuracy up to 35 ppm (traceable to national standard IS-25 (IntelliScale))
Calibration of effective area of the piston - gauge ■ Without ■ Standard - Accuracy of 50 ppm IS-25 (IntelliScale) ■ Premium - Accuracy up to 35 ppm (traceable to national standard IS-25 (IntelliScale))
CPD8500	■ Standard - For a overall accuracy of 50 ppm IS-25 (IntelliScale) ■ Premium - For a overall accuracy of 35 ppm IS-25 (IntelliScale)
Recommended calibration interval	1 year (dependent on conditions of use)

Description 1)		Order code
		CPX-A-D8
	Barometric reference Measuring range: 8 ... 17 psi abs. Accuracy to 0.01 %of reading	-3-
	Measuring range: 552 ... 1,172 mbar abs. Accuracy to 0.01 %of reading	-K-
	Measuring range: 552 ... 1,172 hPa abs. Accuracy to 0.01 %of reading	-J-
	Gauge adapter	-A-
	Transport case For model CPD8500 and one model CPS8500 measuring head	-C-
	Transport case For tow model CPS measuring heads	-P-
	Environmental monitoring module (EMM) With factory calibration certificate	-E-
	Calibration adapter For ambient module	-S-
	Calibration adapter For barometric reference, voltage supply and software	-5-
	Calibration adapter	-B-
	For vacuum sensor Vacuum sensor with A2LA calibration	-F-
	Accessory kit For absolute pressure	-G-
	Accessory kit For gauge pressure	-H-

Description 1)	Order code
	CPX-A-D8
Replacement oil Sebacate oil For measuring heads to > 20 bar [> 290 psi], 0,25 litres	-M-
Replacement oil Drosera oil For measuring heads to ≤ 20 bar [≤ 290 psi], 0,25 litres	-N-
Ordering information for your enquiry:
1. Order code: CPX-A-D8 2. Option:	⇓ [ ]
