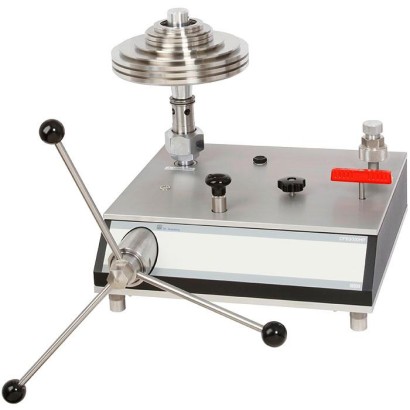

ميزان الضغط
نسخة ضغط عالٍ حتى 6,000 بار [90,000 رطل/بوصة²]
النطاق
25…5000 bar
الدقة
0.02 % of reading
الحماية
IP20
CENACE
السعر
حسب الطلب
يعتمد على التكوين
الوصف
ميزان الضغط CPB5000HP من WIKA هو جهاز معايرة هيدروليكي عالي الضغط (dead-weight tester) يعمل على مبدأ توازن الضغط بالأثقال، ويُستخدم لمعايرة أجهزة قياس الضغط الإلكترونية أو الميكانيكية حتى 5,000 بار [70,000 psi]. يُختار هذا الطراز كمعيار أولي لتعريف مقياس الضغط في النطاق الهيدروليكي عالي الضغط، وللاستخدام في مصانع ومعامل المعايرة وكذلك في الموقع.
المزايا
- عدم اليقين الكلي للقياس حتى 0.02 % من القراءة
- تشمل معايرة المصنع القابلية للتتبع إلى المعايير الوطنية كمعيار؛ مع إمكانية معايرة DKD/DAkkS كخيار
- ثبات طويل الأمد عالٍ مع دورة إعادة معايرة موصى بها كل خمس سنوات
- أوزان مصنوعة من الفولاذ المقاوم للصدأ والألومنيوم، يمكن تعديلها حسب الجاذبية المحلية
الأسئلة والأجوبة
ما هو نطاق ضغط المعايرة لميزان الضغط CPB5000HP؟
يتوفر الجهاز بنطاقات تصل إلى 2,500 bar أو 4,000 bar أو 5,000 bar (ما يعادل حتى 70,000 psi)، والنسخة عالية الضغط تدعم حتى 6,000 bar [90,000 رطل/بوصة²].
ما هي دقة القياس لهذا الجهاز؟
عدم يقين القياس الكلي يبلغ 0.02 % من القراءة، وفقاً لمعيار DIN EN 10204.
ما هي وصلات العملية المتاحة؟
الوصلات المتاحة هي: 9/16-18 UNF، وM16 x 1.5، وM20 x 1.5، وM30 x 2 female with sealing cone.
هل يمكن استخدام الجهاز خارج المعمل؟
نعم، فهو نظام مستقل ومتكامل صُمم ليكون مناسباً أيضاً للاستخدام في الموقع (on-site).
ما مدى تكرار إعادة المعايرة الموصى بها؟
بفضل الاستقرار طويل الأمد، يوصى بإعادة المعايرة كل خمس سنوات فقط.
هل تتوفر شهادات معايرة معترف بها؟
تشمل معايرة المصنع بشكل قياسي إمكانية التتبع إلى المعايير الوطنية، ويمكن طلب معايرة DKD/DAkkS كخيار إضافي.
من أي مواد تصنع الأجزاء المبللة بالوسط؟
الأجزاء المبللة مصنوعة من الفولاذ المقاوم للصدأ 1.4404 stainless steel، والفولاذ المقسّى (Hardened steel)، وكربيد التنغستن (Tungsten carbide).
ما هي الشهادات التي يحملها الجهاز؟
يحمل CPB5000HP شهادتي CE وNACE.
التعريف
| الطراز | CPB5000HP |
| السلسلة | CPB |
| النوع الفرعي | Pressure balance (dead-weight tester), high-pressure version |
نطاق القياس
| نطاق الضغط | 25…2500 bar · 25…4000 bar · 25…5000 bar · 350…40000 psi · 350…60000 psi · 350…70000 psi |
دقة القياس
| فئة الدقة | 0.02 % of reading |
| معيار الدقة | DIN EN 10204 |
ظروف العملية
| وصلة العملية | 9/16-18 UNFM16 x 1.5M20 x 1.5M30 x 2 female with sealing cone |
| درجة حرارة العملية | +15…+35 °C |
المواد
| مادة العلبة | 1.4404 stainless steel |
| مادة الأجزاء الملامسة | 1.4404 stainless steel, Hardened steel, Tungsten carbide |
بيئة التشغيل
| حرارة المحيط | +18…+28 °C |
| تصنيف IP | IP20 |
| الوزن | 156 kg |
الشهادات والموافقات
| الشهادات | CENACE |
تفاصيل إضافية
| لغات ورقة البيانات | EN, DE |
جداول من ورقة البيانات
| Measuring range | 25 ... 2,500 bar | 25 ... 4,000 bar | 25 ... 5,000 bar | |||
|---|---|---|---|---|---|---|
| Quantity | Nominal pressure per piece in bar | Quantity | Nominal pressure per piece in bar | Quantity | Nominal pressure per piece in bar | |
| Piston incl.mass carrier | 1 | 25 | 1 | 25 | 1 | 25 |
| Masses 5 kg | - | - | 6 | 250 | 10 | 250 |
| Masses 4 kg | 8 | 200 | 8 | 200 | 8 | 200 |
| Masses 2 kg | 9 | 100 | 9 | 100 | 9 | 100 |
| Masses 1 kg | 1 | 50 | 1 | 50 | 1 | 50 |
| Masses 0.5 kg | 2 | 25 | 2 | 25 | 2 | 25 |
| Masses 0.2 kg | 1 | 10 | 1 | 10 | 1 | 10 |
| Masses 0.1 kg | 1 | 5 | 1 | 5 | 1 | 5 |
| Masses 0.05 kg | 1 | 2.5 | 1 | 2.5 | 1 | 2.5 |
| Measuring range | 350 ... 40,000 psi | 350 ... 60,000 psi | 350 ... 70,000 psi | |||
|---|---|---|---|---|---|---|
| Quantity | Nominal pressure per piece in psi | Quantity | Nominal pressure per piece in psi | Quantity | Nominal pressure per piece in psi | |
| Piston incl.mass carrier | 1 | 350 | 1 | 350 | 1 | 350 |
| Masses 7 kg | 2 | 5,000 | 6 | 5,000 | 8 | 5,000 |
| Masses 3.5 kg | 8 | 2,500 | 8 | 2,500 | 8 | 2,500 |
| Masses 1.4 kg | 8 | 1,000 | 8 | 1,000 | 8 | 1,000 |
| Masses 1 kg | 1 | 750 | 1 | 750 | 1 | 750 |
| Masses 0.7 kg | 2 | 500 | 2 | 500 | 2 | 500 |
| Masses 0.35 kg | 1 | 250 | 1 | 250 | 1 | 250 |
| Masses 0.14 kg | 1 | 100 | 1 | 100 | 1 | 100 |
| Masses 0.07 kg | 1 | 50 | 1 | 50 | 1 | 50 |
Piston-cylinder system
| Measuring range 1) | 25 ... 2,500 bar | 25 ... 4,000 bar | 25 ... 5,000 bar |
|---|---|---|---|
| Required masses | 50 kg | 80 kg | 100 kg |
| Smallest step 2) (Standard mass set) | 2.5 bar | 2.5 bar | 2.5 bar |
| Nominal effective area of the piston | 0.02 cm² | 0.02 cm² | 0.02 cm² |
| Measuring range 1) | 350 ... 40,000 psi | 350 ... 60,000 psi | 350 ... 70,000 psi |
| Required masses | 55 kg | 83 kg | 97 kg |
| Smallest step 2) (Standard mass set) | 50 psi | 50 psi | 50 psi |
| Nominal effective area of the piston | 0.02 cm² | 0.02 cm² | 0.02 cm² |
| Accuracies | |||
| Standard 3) 4) | 0.025 %of reading | ||
| Premium 3) 4) | 0.02 %of reading | ||
| Pressure transmission medium | to 4,000 bar / 60,000 psi: Hydraulic fluid based onVG22 mineral oil (1 litre included in scope of delivery) 5,000 bar / 70,000 psi: Sebacate oil (0.5 litres included in scope of delivery) | ||
| Material | |||
| Piston | Hardened steel | ||
| Cylinder | Tungsten carbide | ||
| Piping in base | 1.4404 stainless steel,6x2mm |
Piston-cylinder system
| Weight | |||
|---|---|---|---|
| Piston-cylinder system | 2.7 kg / 5.0 kg (6.0 lbs / 11.0 lbs) (incl. storage case) | ||
| bar basic mass set, carrying case 1 | 34.0 kg (75.0 lbs) | 34.0 kg (75.0 lbs) | 34.0 kg (75.0 lbs) |
| bar basic mass set, carrying case 2 | 27.5 kg (60.6 lbs) | 27.5 kg (60.6 lbs) | 27.5 kg (60.6 lbs) |
| bar extension mass set, carrying case 1 | -- | 33.5 kg (73.9 lbs) | 33.5 kg (73.9 lbs) |
| bar extension mass set, carrying case 2 | -- | -- | 23.5 kg (51.8 lbs) |
| psi basic mass set, carrying case 1 | 51.0 kg (112.5 lbs) | 51.0 kg (112.5 lbs) | 51.0 kg (112.5 lbs) |
| psi basic mass set, carrying case 2 | 15.0 kg (33.1 lbs) | 15.0 kg (33.1 lbs) | 15.0 kg (33.1 lbs) |
| psi extension mass set, carrying case 1 | -- | 31.8 kg (70.1 lbs) | 31.8 kg (70.1 lbs) |
| psi extension mass set, carrying case 2 | -- | -- | 17.8 kg (39.2 lbs) |
| Dimensions (W x D x H) | |||
| Carrying case 1 for basic mass set | 400 x 310 x 310 mm(15.7 x 12.2 x 12.2 in) | ||
| Carrying case 2 for basic mass set | 215 x 310 x 310 mm(8.5 x 12.2 x 12.2 in) | ||
| Carrying case for extension mass set | 215 x 310 x 310 mm(8.5 x 12.2 x 12.2 in) | ||
| Storage case for the piston-cylinder system | 370 x 150 x 150 mm(14.6 x 5.9 x 5.9 in) |
عرض الكل (10)
Base
| Pressure transmission medium | to 4,000 bar / 60,000 psi: Hydraulic fluid based onVG22 mineral oil (1 litre included in scope of delivery) 5,000 bar / 70,000 psi: Sebacate oil (0.5 litres included in scope of delivery) |
|---|---|
| Reservoir | 250 cm³ |
| Connections | |
| Connection for piston-cylinder system | M30 x 2 female with sealing cone |
| Test item connection | Freely positionable, standard with three thread adapters, M16 x 1.5, M20 x 1.5 and 9/16-18UNF for further thread adapters, see Accessories |
| Material | |
| Piping in base | 1.4404 stainless steel,6x2mm |
| Weight | |
| High-pressure base | 32.5 kg (71.7 lbs) |
| Permissible ambient conditions | |
| Operating temperature | 18 ... 28 °C (64 ... 82 °F) |
| Dimensions (W x D x H) | |
| Base | 460 x 445 x 265 mm(18.1 x 17.5 x 10.4 in), for details, see technical drawings |
| Logo | Description | Country |
|---|---|---|
| EC declaration of conformity Pressure equipment directive ■ 97/23/EC, module A (valid until 2016-07-18) ■ 2014/68/EU, module A (valid from 2016-07-19) | European Community | |
| Uzstandard Metrology, measurement technology | Uzbekistan | |
| - | MTSCHS Permission for commissioning | Kazakhstan |
Certificate
| Calibration | Standard: 3.1 calibration certificate per DIN EN 10204 Option:DKD/DAkkS calibration certificate |
|---|---|
| Recommended recalibration interval | 2 to 5 years (dependent on conditions of use) |
| Version in bar | Weight | |
|---|---|---|
| net | gross | |
| 25 ... 2,500 bar | 100 kg (220.5 lbs) | 130 kg (286.7 lbs) |
| 25 ... 4,000 bar | 133 kg (293.3 lbs) | 166 kg (366.0 lbs) |
| 25 ... 5,000 bar | 156 kg (344.0 lbs) | 194 kg (427.8 lbs) |
| Version in psi | Weight | |
|---|---|---|
| net | gross | |
| 350 ... 40,000 psi | 104 kg (229.3 lbs) | 134 kg (295.5 lbs) |
| 350 ... 60,000 psi | 136 kg (299.9 lbs) | 169 kg (372.6 lbs) |
| 350 ... 70,000 psi | 153 kg (337.4 lbs) | 191 kg (421.2 lbs) |
| Designation/Version | Order number |
|---|---|
| Set of fine increment masses (1 mg up to 50 g), class F1 | 7093874 |
| Set of fine increment masses (1 mg up to 50 g), class M1 | 14025325 |
| Adapter for test item connection with G½female thread, max. 1,600 bar, material 1.4571 stainless steel | 11095912 |
| Adapter for M30 x 2 male thread to M16 x 1.5 male thread for piston-cylinder connector block, operation as comparison test pump possible | 11360071 |
| Operating fluid for CPB5000HP up to max. 4,000 bar (60,000 psi), 1 litre | 2099882 |
| Operating fluid for CPB5000HP up to max. 5,000 bar (70,000 psi), 0.5 litres | 11123150 |
