CPB3500

تحت الطلب

WIKA · تقنية المعايرة · العائلة CPB

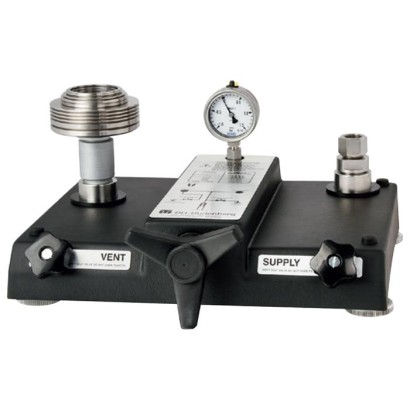

مختبر/جهاز اختبار الأوزان الميتة

Name: مختبر/جهاز اختبار الأوزان الميتة
Brand: WIKA

النسخة الهوائية، من التفريغ حتى 120 بار [1,600 رطل/بوصة²]

النطاق

-1…120 bar

الحماية

IP54

EACDIN EN 10204 3.1

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

جهاز اختبار الأوزان الميتة من الطراز CPB3500 هو معيار أولي حقيقي يستمد قياس الضغط مباشرةً من قوة الوزن المؤثرة على مساحة مكبس معروفة، في النسخة الهوائية (الغازية) من التفريغ حتى 120 بار [1,600 رطل/بوصة²]. يُستخدم كمعيار أولي لمعايرة سلم الضغط وكجهاز مرجعي في مصانع ومختبرات المعايرة لاختبار وضبط ومعايرة أجهزة قياس الضغط. وهو نظام مستقل ومتكامل، مناسب أيضاً للاستخدام في الموقع.

المزايا

عدم اليقين الكلي للقياس ابتداءً من 0.015 ... 0.006 % من القراءة
أربعة أنظمة مختلفة من المكبس-الأسطوانة متاحة للمدى ±1 bar، 0.1 ... 7 bar، 0.2 ... 25 bar، 1 ... 70 bar و 1 ... 120 bar، وكذلك للمدى بوحدات lb/in 2 و kPa
قاعدة ألومنيوم مستقرة مع غلاف ABS شديد المقاومة للصدمات للاستخدام الصناعي الثقيل مع أبعاد مدمجة ووزن خفيف
مكابس وأطقم كتل قابلة للتبديل لكل طراز، أطقم الكتل مصنوعة من الفولاذ المقاوم للصدأ
المعايرة من المصنع تشمل إمكانية التتبع إلى المعايير الوطنية كإعداد قياسي، مع إمكانية المعايرة وفق UKAS كخيار

الأسئلة والأجوبة

ما هو مدى ضغط جهاز اختبار الأوزان الميتة CPB3500؟

المدى الكلي هو من التفريغ -1 بار حتى 120 بار [1,600 رطل/بوصة²]، مع أربعة أنظمة مكبس-أسطوانة متاحة للمدى الفرعي ±1 بار، 0.1 … 7 بار، 0.2 … 25 بار، 1 … 70 بار و1 … 120 بار.

ما دقة الجهاز أو عدم يقين قياسه؟

عدم يقين القياس الكلي يبدأ من 0.015 … 0.006 % من القراءة، حسب نظام المكبس والأسطوانة المستخدم.

هل يمكن استخدام الجهاز في الموقع أم أنه مخصص للمختبر فقط؟

الجهاز نظام مستقل ومتكامل، مناسب أيضاً للاستخدام في الموقع؛ فهو محمول بوزن 12.0 kg وقاعدة ألومنيوم بغطاء ABS مقاوم للاصطدام.

ما نوع الوسط الذي يعمل معه الجهاز؟

النسخة هوائية تعمل بالغاز، وتغطي من التفريغ حتى 120 بار.

ما هي الشهادات والتتبعية المتوفرة؟

معايرة المصنع تشمل التتبع إلى المعايير الوطنية كمعيار، مع إمكانية معايرة UKAS كخيار. الشهادات: EAC وDIN EN 10204 3.1.

ما هي درجات الحرارة المسموح بها للتشغيل؟

درجة حرارة البيئة المرجعية هي +10 … +30 °C، ويمكن التشغيل ضمن مدى -10 … +50 °C.

ما هي درجة الحماية من الغبار والماء؟

درجة الحماية IP54.

ما الذي يميز CPB3500 عن غيره في عائلة CPB؟

CPB3500 هو النسخة الهوائية (الغازية) من التفريغ حتى 120 بار، بأربعة أنظمة مكبس-أسطوانة قابلة للتبديل وأطقم كتل من الفولاذ المقاوم للصدأ، وهو مصمم للاستخدام الصناعي الثقيل بأبعاد مضغوطة ووزن خفيف.

التعريف

الطراز	CPB3500
السلسلة	CPB
النوع الفرعي	pneumatic deadweight tester

نطاق القياس

نطاق الضغط	-1…120 bar · -14.5…1600 lb/in² · -100…12000 kPa · 0.015…1 bar · 0.015…2 bar · 0.1…7 bar · 0.2…25 bar · 1…70 bar · 1…120 bar · 0.2…15 lb/in² · 0.2…30 lb/in² · 1…100 lb/in² · 3…400 lb/in² · 15…1000 lb/in² · 10…1600 lb/in² · 1.5…100 kPa · 1.5…200 kPa · 10…700 kPa · 20…2500 kPa · 100…7000 kPa · 100…12000 kPa
نطاق درجة الحرارة	+10…+30 °C · −10…+50 °C

دقة القياس

عدم اليقين

0.015 % to 0.006 % of reading

ظروف العملية

وسيط التشغيل	gas
نوع المعايرة	deadweight

بيئة التشغيل

حرارة المحيط	+10…+30 °C
تصنيف IP	IP54
الوزن	12 kg

الشهادات والموافقات

الشهادات	EACDIN EN 10204 3.1
إمكانية التتبع	UKAS · NIST · national standards

تفاصيل إضافية

محمول	نعم
لغات ورقة البيانات	EN, DE

جداول من ورقة البيانات

Measuring range [bar] 1)	0.015 ... 1	0.015 ... 2	0.1 ... 7	0.2 ... 25	1 ... 70	1 ... 120
Quantity	Nominal pressure per piece [mbar]	Quantity	Nominal pressure per piece [mbar]	Quantity	Nominal pressure per piece [bar]	Quantity	Nominal pressure per piece [bar]	Quantity	Nominal pressure per piece [bar]	Quantity	Nominal pressure per piece [bar]
Piston and make-up weight	1	0.015	1	0.015	1	0.1	1	0.2	1	1	1	1
Standard mass set	1	0.005	1	0.005	1	0.4	1	0.3	2	1	2	1
3	0.02	3	0.02	2	0.5	1	4.5	5	10	1	18
2	0.01	2	0.01	5	1	3	5	1	9	4	20
6	0.05	6	0.05	2	0.2	2	2	2	4	1	10
6	0.1	6	0.1	1	0.1	1	1	1	2	2	4
-	-	1	1	1	0.05	1	0.5	1	0.5	1	2
-	-	-	-	-	-	-	-			1	0.5
Set of fine increment masses (optional)	-	-	-	-	2	0.02	2	0.2	1	0.4	1	0.4
-	-	-	-	1	0.01	1	0.1	1	0.2	1	0.2
-	-	-	-	1	0.005	1	0.05	1	0.1	1	0.1
-	-	-	-	-	-	2	0.02	2	0.04	2	0.04
-	-	-	-	-	-	1	0.01	1	0.02	1	0.02

Measuring range [lb/in²] 1)	0.2 ... 15	0.2 ... 30	1 ... 100	3 ... 400	15 ... 1,000	10 ... 1,600
Quantity	Nominal pressure per piece [lb/in²]	Quantity	Nominal pressure per piece [lb/in²]	Quantity	Nominal pressure per piece [lb/in²]	Quantity	Nominal pressure per piece [lb/in²]	Quantity	Nominal pressure per piece [lb/in²]	Quantity	Nominal pressure per piece [lb/in²]
Piston	1	0.2	1	0.2	1	1	1	3	1	10	1	10
Standard mass set	1	0.05	1	0.05	1	4	1	7	2	10	2	10
1	0.1	1	0.1	2	5	1	90	1	180	1	180
2	0.2	2	0.2	8	10	2	100	3	200	6	200
1	0.5	1	0.5	2	2	1	50	1	100	1	100
1	0.8	1	0.8	1	1	2	20	2	40	2	40
1	1	1	1	1	0.5	1	10	1	20	1	20
2	2	2	2	-	-	1	5	1	5	1	5
2	4	2	4	-	-	-	-	-	-	-	-
-	-	1	15	-	-	-	-	-	-	-	-
Set of fine increment masses (optional)	-	-	-	-	2	0.2	2	2	1	4	1	4
-	-	-	-	1	0.1	1	1	1	2	1	2
-	-	-	-	1	0.05	1	0.5	1	1	1	1
-	-	-	-	-	-	2	0.2	2	0.4	2	0.4
-	-	-	-	-	-	1	0.1	1	0.2	1	0.2

Measuring range [kPa] 1)	1.5 ... 100	1.5 ... 200	10 ... 700	20 ... 2,500	100 ... 7,000	100 ... 12,000
Quantity	Nominal pressure per piece [kPa]	Quantity	Nominal pressure per piece [kPa]	Quantity	Nominal pressure per piece [kPa]	Quantity	Nominal pressure per piece [kPa]	Quantity	Nominal pressure per piece [kPa]	Quantity	Nominal pressure per piece [kPa]
Piston and make-up weight	1	1.5	1	1.5	1	10	1	20	1	100	1	100
Standard mass set	1	0.5	1	0.5	1	40	1	30	2	100	2	100
3	2	3	2	2	50	1	450	5	1,000	1	1,800
2	1	2	1	5	100	3	500	1	900	4	2,000
6	5	6	5	2	20	2	200	2	400	1	1,000
6	10	6	10	1	10	1	100	1	200	2	400
-	-	1	100	1	5	1	50	1	50	1	200
-	-	-	-	-	-	-	-	-	-	1	50
Set of fine increment masses (optional)	-	-	-	-	2	2	2	20	1	40	1	40
-	-	-	-	1	1	1	10	1	20	1	20
-	-	-	-	1	0.5	1	5	1	10	1	10
-	-	-	-	-	-	2	2	2	4	2	4
-	-	-	-	-	-	1	1	1	2	1	2

Piston-cylinder systems

Measuring range in bar 1)	0.015…1	0.015…2	0.1…7	0.2…25	1…70	1 …120
Required masses	3.3 kg	6.54 kg	22.5 kg	21 kg	29 kg	49.5 kg
Smallest step 2) (Standard mass set)	0.005 bar	0.005 bar	0.05 bar	0.3 bar	0.5 bar	0.5 bar
Smallest step 3) (Set of fine increment masses)	--	--	0.005 bar	0.01 bar	0.02 bar	0.02 bar
Nominal effective area of the piston	1/2 in²	1/2 in²	1/2 in²	1/8 in²	1/16 in²	1/16 in²
Measuring range in lb/in² 1)	0.2 ... 15	0.2 ... 30	1 …100	3 …400	15 …1,000	10 …1,600
Required masses	3.3 kg	6.54 kg	22.6 kg	22.4 kg	26.9 kg	45.5 kg
Smallest step 2) (Standard mass set)	0.05 lb/in²	0.05 lb/in²	0.5 lb/in²	5 lb/in²	5 lb/in²	5 lb/in²
Smallest step 3) (Set of fine increment masses)	--	--	0.05 lb/in²	0.1 lb/in²	0.2 lb/in²	0.2 lb/in²
Nominal effective area of the piston	1/2 in²	1/2 in²	1/2 in²	1/8 in²	1/16 in²	1/16 in²
Measuring range in kPa 1)	1.5 …100	1.5 …200	10 ... 700	20 ... 2,500	100 ... 7,000	100 ... 12,000
Required masses	3.3 kg	6.54 kg	22.5 kg	21 kg	29 kg	49.5 kg
Smallest step 2) (Standard mass set)	0.5 kPa	0.5 kPa	5 kPa	30 kPa	50 kPa	50 kPa
Smallest step 3) (Set of fine increment masses)	--	--	0.5 kPa	1 kPa	2 kPa	2 kPa
Nominal effective area of the piston	1/2 in²	1/2 in²	1/2 in²	1/8 in²	1/16 in²	1/16 in²
Accuracies
Standard 4)	0.015 %of reading
Premium 5)	0.008 %of reading	0.006 %of reading	0.008 %of reading
Material
Piston	High-chromium steel	Tungsten carbide	High-chromium steel
Cylinder	High-alloy heat treatable stainless steel	Tungsten carbide	Bronze
Mass set	Stainless steel, non-magnetic
Weight
Piston-cylinder system	0.5 kg [1.1 lbs]	0.5 kg [1.1 lbs]	1 kg [2.2 lbs]	1 kg [2.2 lbs]	2 kg [4.4 lbs]	2 kg [4.4 lbs]
bar mass set incl.mass carrier	4 kg [8.8 lbs]	7.6 kg [16.8 lbs]	23 kg [50.8 lbs]	24 kg [53.0 lbs]	32 kg [70.7 lbs]	53 kg [117 lbs]
kPa mass set incl.mass carrier	4 kg [8.8 lbs]	7.6 kg [16.8 lbs]	23 kg [50.8 lbs]	24 kg [53.0 lbs]	32 kg [70.7 lbs]	53 kg [117 lbs]
lb/in² mass set incl.mass carrier	4 kg [8.8 lbs]	7.6 kg [16.8 lbs]	23 kg [50.8 lbs]	24 kg [53.0 lbs]	30 kg [66.3 lbs]	49 kg [108 lbs]
Storage case for mass set (optional, 2 pieces required)	5.8 kg [12.8 lbs]
Dimensions (W x H x D)
Storage case for mass set (optional)	300 x 265 x 205mm [11.8 x 10.4 x 8.1 in] 6)	400 x 310 x 310 mmand 215 x 310 x 310mm [15.8 x 12.2 x 12.2 in and 8.5 x 12.2 x 12.2 in]

عرض الكل (12)

Base

Connections
Connection for piston-cylinder system	G1, female thread
Test connection	G½, female thread, loose union connection, incl. adapter set to G¼andG⅜,female threads
External pressure connection	G¼andG¼B,female thread to ¼NPT, female thread, adapter included in delivery
Pressure transmission medium
Base	Pneumatic based on clean, dry and non-corrosive gases (e.g. air or nitrogen)
Weight
Base	12 kg [26.5 lbs]
Permissible ambient conditions
Operating temperature	10 …30°C[50 ... 86 °F]
Storage temperature	-10 ...+50 °C [14 ... 122 °F]
Humidity (place of storage)	■ 35 ... 85 %relative humidity for instrument base and mass set (non-condensing) ■ 35 ... 65 %relative humidity for piston-cylinder system (non-condensing)
Dimensions (W x D x H)
Base	510 x 490 x 300 mm[20.1 x 19.39 x 11.8 in] → For details, see technical drawing

Logo	Description	Region
	EAC EMCdirective	Eurasian Economic Community
	Pressure equipment directive
-	MChS Permission for commissioning	Kazakhstan

Certificate

Calibration
Dead-weight tester CPB3500	■ 3.1 inspection certificate per DIN EN 10204 (factory calibration) ■ UKAS calibration certificate (pressure calibration with a mass set) ■ UKAS calibration certificate (area and mass calibration)
Set of fine increment mass CPM3500	■ Without ■ 3.1 inspection certificate per DIN EN 10204 (factory calibration) ■ UKAS calibration certificate (pressure calibration with a piston-cylinder system) ■ UKAS calibration certificate (mass calibration)
Piston-cylinder system CPS3500	■ Without ■ 3.1 inspection certificate per DIN EN 10204 (factory calibration) ■ UKAS calibration certificate (pressure calibration with a mass set) ■ UKAS calibration certificate (area calibration)
Recommended calibration interval	2 to 5 years (dependent on conditions of use)

Version in bar	Weight
	net	gross
0.015 ... 1 bar	14 kg	[30.9 lbs]	35 kg	[77.2 lbs]
0.015 ... 2 bar	17.6 kg	[38.8 lbs]	38.6 kg	[85.1 lbs]
0.1 …7bar	34 kg	[75.0 lbs]	55 kg	[121.3 lbs]
0.2 ... 25 bar	32 kg	[70.6 lbs]	53 kg	[116.9 lbs]
1 ... 70 bar	36 kg	[79.4 lbs]	57 kg	[125.7 lbs]
1 ... 120 bar	62 kg	[136.7 lbs]	83 kg	[183.0 lbs]

Version in lb/in²	Weight
	net	gross
0.2 ... 15	14 kg	[30.9 lbs]	35 kg	[77.2 lbs]
0.2 ... 30	17.6 kg	[38.8 lbs]	38.6 kg	[85.1 lbs]
1 ... 100 lb/in²	34 kg	[75.0 lbs]	55 kg	[121.3 lbs]
3 ... 400 lb/in²	34 kg	[75.0 lbs]	55 kg	[121.3 lbs]
15 ... 1,000 lb/in²	36 kg	[79.4 lbs]	57 kg	[125.7 lbs]
10 ... 1,600 lb/in²	58 kg	[127.9 lbs]	79 kg	[174.2 lbs]

Version in kPa	Weight
	net	gross
1.5 ... 100 kPa	14 kg	[30.9 lbs]	35 kg	[77.2 lbs]
1.5 ... 200 kPa	17.6 kg	[38.8 lbs]	38.6 kg	[85.1 lbs]
10 ... 700 kPa	34 kg	[75.0 lbs]	55 kg	[121.3 lbs]
20 ... 2,500 kPa	32 kg	[70.6 lbs]	53 kg	[116.9 lbs]
100 ... 7,000 kPa	36 kg	[79.4 lbs]	57 kg	[125.7 lbs]
100 ... 12,000 kPa	62 kg	[136.7 lbs]	83 kg	[183.0 lbs]

Description	Order code
		CPB-A-AA-
	Instrument base model CPB3500	-1-
	Set of fine increment masses model CPM3500 In bar, accuracy class M1	-2-
	In lb/in², accuracy class M1	-3-
	In kPa, accuracy class M1	-4-

Description	Order code
	CPB-A-AA-
Adapter set 'BSP' for test connection G½B,male thread on G⅛, G¼, G⅜andG½,female thread	-5-
Adapter set 'NPT' for test connection G½B,male thread on ⅛NPT, ¼NPT, ⅜NPTand ½NPT, female thread	-6-
Adapter set 'metric' for test connection G½B,male thread on M12 x 1.5 and M20 x 1.5, female thread	-7-
Vacuum adapter For measuring ranges 1 bar and 100 kPa only (Model 24)	-8-
Storage case For model CPB3500 instrument base and piston-cylinder system	-A-
Two storage cases For mass set	-B-
Test connection G1B, male thread to G½, female thread, rotating	-C-
Dual test connection G1B, male thread to G½, female thread, rotating (model 27)	-D-
Separator 0 ... 35 bar (Model 35)	-E-
Hydraulic fluid based on VG22 mineral oil In plastic bottle, content 0.5 litre	-F-
Sealing and maintenance set For instrument base model CPB3500	-G-
Tool set Consisting of: ■ Open-ended spanners ■ BSP adapter ■ Replacement seals ■ Pointer remover ■ Pointer punch	-H-
1. Order code: CPP-A-AA 2. Option:	⇓ [ ]
