صمام كروي
الوصف
يتيح التصميم البسيط والمتين صمامات كروية طراز BV نطاقًا واسعًا من الاستخدامات. وقد تم تصميم النسخة الخاصة بالعمليات من الصمام الكروي لتلبية متطلبات صناعة العمليات، وبخاصةً لتطبيقات الغاز الطبيعي والوسائط العدوانية.
بالنسبة للتطبيقات التي تستخدم وسائط سائلة أو غازية، يُنصح باستخدام الصمامات الكروية نظرًا لسهولة تنظيف التجويف الداخلي المستقيم.
يمكن تركيب النسخة الخاصة بالعمليات من طراز BV مباشرةً في خط الأنابيب الخاص بالعملية وذلك وفقًا للمواصفات المستوفاة. أما نسخة الجهاز، فمن ناحية أخرى، تُستخدم كصمام إغلاق إضافي بالاقتران مع الجهاز.

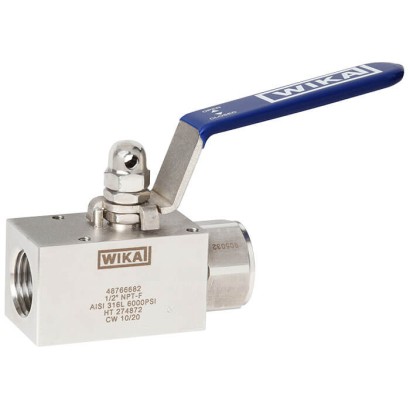

الشكل يسارًا: النسخة الخاصة بالعمليات، تصميم مربع الشكل يمينًا: نسخة الجهاز، تصميم دائري
يضمن تصميم الصمام ومواد الإغلاق عالية الجودة متانةً عالية وإحكامًا.
يمكن تركيب الصمام الكروي، اعتمادًا على ظروف التركيب، مباشرةً على خط الأنابيب أو في لوحة تحكم، أو لربط عدة أجهزة قياس في الموقع نفسه.
تسمح عمليات التشغيل الآلي التشطيب الفائق للأجزاء الداخلية بحركة سلسة ودقيقة جدًا، حتى عند الضغوط المرتفعة وبعد فترات طويلة دون تشغيل الصمام. كما يقلل تشطيب السطح من التآكل مع الوسائط العدوانية ويُسهّل عملية التنظيف.
المزايا
- التشغيل الآلي عالي الجودة يضمن سلاسة التشغيل مع عزم منخفض وتآكل قليل
- إحكام مختبر للتسرب وفقًا للمعايير الدولية
- طراز عملي بمقعد مرن أو معدن-على-معدن
- تشكيلة واسعة من المواد والتجهيزات المتاحة
- تركيبة خاصة بالعميل من الصمامات وأجهزة القياس (hook-up) عند الطلب
الأسئلة والأجوبة
ما هو مدى ضغط التشغيل للصمام الكروي طراز BV؟
يغطي الموديل BV مدى ضغط يصل إلى 413 bar أو 690 bar حسب التكوين، وبما يعادل 6000 psi أو 10000 psi في الوحدات الإمبراطورية. يعتمد المدى المتاح على اختيار المواد والتكوين.
ما هي درجات حرارة الوسط التي يتحملها الصمام؟
يتحمل الصمام درجة حرارة وسط من -55 °C إلى +538 °C. ويعتمد المدى الفعلي على مواد الإحكام المختارة مثل PEEK أو HTT أو الجرافيت المضغوط.
ما هي وصلات العملية المتاحة للموديل BV؟
تتوفر وصلات ملولبة G 1/4 حتى G 1 وNPT 1/4 حتى NPT 1، بالإضافة إلى وصلة لحام كمّي (welded sleeve)، ولحام طرفي (butt weld)، ونهاية أنبوب مصقولة، ووصلة ضاغطة (compression fitting).
هل يناسب الصمام الوسائط العدوانية وعالية اللزوجة؟
نعم، صُمم الموديل BV للوسائط الغازية والسائلة والعدوانية وعالية اللزوجة. ويقلل تشطيب السطح الداخلي من التآكل مع الوسائط العدوانية ويُسهّل التنظيف بفضل التجويف المستقيم.
ما هي الشهادات والمواصفات المعتمدة لهذا الصمام؟
يستوفي الصمام شهادات EAC وNACE MR0175/ISO 15156 وNORSOK M-630، ومواصفات API 607 وISO 10497 وBS 6755-2 وISO 15848-1 لإخماد الحريق والإحكام.
ما هي خيارات مواد الجسم والأجزاء الملامسة للوسط؟
يتوفر الجسم من Stainless steel 316L وDuplex F51 (1.4462) وSuper Duplex F55 (1.4501) وHastelloy C276 (2.4819) وMonel 400 (2.4360) وغيرها. أما مواد الإحكام فتشمل PEEK وHTT والجرافيت المضغوط 99 % والمقعد المعدني المباشر بطلاق كربيد الكروم HVOF.
ما الفرق بين نسخة العمليات ونسخة الجهاز من طراز BV؟
النسخة الخاصة بالعمليات تُركَّب مباشرةً في خط الأنابيب وفقًا للمواصفات المستوفاة، بينما تُستخدم نسخة الجهاز كصمام إغلاق إضافي بالاقتران مع جهاز قياس الضغط. كما تتوفر النسخة الخاصة بالعمليات بمقعد ناعم أو مقعد معدني مباشر.
هل يمكن طلب تركيبة تجمع الصمام مع أجهزة القياس؟
نعم، يمكن طلب تركيبات خاصة بالعميل (Hook-up) تجمع بين الصمامات وأجهزة القياس عند الطلب، بما يتيح ربط عدة أجهزة قياس في الموقع نفسه. ---
اجمع BV لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
- وظيفةSingle Block
- نوع التصميمThreaded/Threaded
- الإصدارBall round body design
- التجويف الداخلي10 mm [0.39"]
- تصنيف الضغط6000 PSI - 420 bar
- حجم ونوع التوصيل—
- مادة الجسمStainless steel 316/316L - 1.4401/1.4404 - S31600/S31603
- تغليف الموادPEEK
- التركيبWithout
- خيارات مقبض الصمامwithout
- ميزات تصميم خاصةwithout
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
| الطراز | BV |
| النوع الفرعي | Ball valve |
| نطاق الضغط | 0…413 bar · 0…690 bar · 0…6000 psi · 0…10000 psi |
| وصلة العملية | welded sleevebutt weldsmooth pipe endcompression fittingG 1/4G 3/8G 1/2G 3/4G 1NPT 1/4NPT 3/8NPT 1/2NPT 3/4NPT 1GNPT |
| درجة حرارة العملية | −55…+538 °C |
| مادة العلبة | Stainless steel 316L, Duplex F51 (1.4462), Super Duplex F55 (1.4501), Hastelloy C276 (2.4819), Monel 400 (2.4360), Stainless steel 6Mo (1.4547), Alloy 625 (2.4856), Alloy 825 (2.4858) |
| مادة الأجزاء الملامسة | Stainless steel 316L, Duplex F51 (1.4462), Super Duplex F55 (1.4501), Hastelloy C276 (2.4819), Monel 400 (2.4360), Stainless steel 6Mo (1.4547), Alloy 625 (2.4856), Alloy 825 (2.4858), PEEK, HTT, Metal-to-metal (HVOF chromium carbide coating), Compressed graphite 99 % |
| مادة الإحكام | PEEK, Metal-to-metal (HVOF chromium carbide coating), HTT (high-temperature thermoplastic), compressed graphite 99 %, HTT |
| الشهادات | EACNACE MR0175/ISO 15156NORSOK M-630API 607ISO 10497BS 6755-2ISO 15848-1 |
| لغات ورقة البيانات | EN |
| Model BV | |
|---|---|
| Standards used | |
| Design | ■ ASME BPVC section VIII, rules for construction of pressure vessels division 1 ■ ASME B31.1, power piping ■ ASME B31.3, process piping ■ ISO 17292, metal ball valves for petroleum, petrochemical and allied industries ■ ASME B16.5, pipe flanges and flange fittings ■ ASME B1.20.1, pipe threads, general purpose (inch) |
| Tests | ■ API 598, valve inspection and testing ■ ISO 5208, pressure testing of metallic valves with leakage rate A or B 1) ■ MSS SP-61, pressure testing of valves ■ DIN EN 12266-1, pressure tests, test procedures and acceptance criteria for industrial valves |
| Instrument version | ■ MSS SP-99, valves for measuring instruments |
| Process version | ■ ASME B16.34, valves - flanged, threaded and welding end ■ API 607, ISO 10497, BS 6755-2, type test for fire safety ■ ISO15848-1, Measurement, test and qualification procedures for fugitive emissions |
| Material requirements | ■ NACE MR0175 / ISO 15156, use in H₂S-containing environments in oil and gas production ■ NORSOK M-630, specification for use in pipelines (Norway) |
| Marking | MSS SP-25, standard marking system for valves |
| Version | →See page 4 |
| Instrument version | ■ Round design ■ Square design |
| Process version | ■ Square design, with soft seat ■ Square design, with metal-to-metal seat ■ Multiport design, with soft seat |
| Nominal pressure 2) | ■ 6,000 psi [413 bar] ■ 10,000 psi [690 bar] 3) |
| Nominal pipe size (DN) 2) | ■ ¼" ■ 3/8" ■ ½" ■ ¾" ■ 1" 3) |
| Valve bore size 2) | ■ 10 mm[0.394 in] ■ 20 mm[0.787 in] 3) |
| Pressure-temperature limits | The limits for operating pressure and temperature depend on the version and the sealing material. →For diagram, see page 6 |
| Connection type | ■ Threaded connection per ISO 228-1, codeG ■ Threaded connection per ANSI / ASME B1.20.1, code NPT ■ Connection for welded sleeve ■ Connection for butt weld connection ■ Smooth pipe end ■ Compression fitting |
| Features | ■ Free-floating ball ■ Antistatic design ■ Blow-out proof valve spindle ■ Self-relieving valve seats 3) ■ Opening and closing direction marked on lever handle ■ Quarter-turn of lever handle opens/closes ■ Locking pin limits rotation angle of lever handle ■ Bubble-tight shut-off ■ Bidirectional flow with minimal pressure drop 3) ■ Hydrostatically tested ■ Mounting holes for panel mounting |
| Wetted parts | |
|---|---|
| Valve body and fittings, ball, valve stem | ■ Stainless steel 316L ■ Duplex F51 (1.4462) ■ Super Duplex F55 (1.4501) ■ Hastelloy C276 (2.4819) ■ Monel 400 (2.4360) ■ Stainless steel 6Mo (1.4547) ■ Alloy 625 (2.4856) ■ Alloy 825 (2.4858) |
| Ball valve seat 1) 2) | ■ PEEK, temperature range: -55 ...+250 °C [-67 ...+482 °F] ■ HTT (high-temperature thermoplastic), temperature range: -55 ...+315 °C [-67 ...+599 °F] ■ Metal-to-metal (HVOF chromium carbide coating), temperature range: -55 ...+538 °C [-67 ... +1,000 °F] 3) |
| Belleville spring 4) | Stainless steel |
| Non-wetted parts | |
| Locking pin, screws | Stainless steel |
| Lever handle | Stainless steel, PVC coated |
| DN | Dimensions in mm[in] | |||
|---|---|---|---|---|
| A | C | D | Panel | |
| 1/4" | 24 [0.94] | 30 [1.18] | 5 [0.28] | 3 [0.12] |
| 3/8" | 24 [0.94] | 30 [1.18] | 5 [0.28] | 3 [0.12] |
| 1/2" | 24 [0.94] | 30 [1.18] | 5 [0.28] | 3 [0.12] |
| ¾" | 46 [1.81] | 45 [1.77] | 7 [0.27] | 3 [0.12] |
| 1" | 46 [1.81] | 45 [1.77] | 7 [0.27] | 3 [0.12] |
| Sealing material | Max. allowable operating pressure in bar at temperature in °C | Max. allowable operating pressure in psi at temperature in °F | |
|---|---|---|---|
| Ball valve seat | PEEK 1) | 690 bar at 38 °C | 10,000 psi at 100 °F |
| 276 bar at 250 °C | 4,000 psi at 482 °F | ||
| HTT (high-temperature thermoplastic) | 420 bar at 38 °C | 6,000 psi at 100 °F | |
| 6 bar at 315 °C | 87 psi at 599 °F | ||
| Metal-to-metal (HVOF | 414 bar at 38 °C | 6,000 psi at 100 °F | |
| chromium carbide coating) | 209 bar at 538 °C | 3,030 psi at 1,000 °F |
عرض الكل (11)
| Logo | Description | Country |
|---|---|---|
| EAC (option) Machinery directive | Eurasian Economic Community |
| Logo | Description |
|---|---|
| - | Hydrogen for general use 1) Suitable for general hydrogen applications under the following conditions: - Process version - Material certificate for all wetted parts per NACE MR0103/MR0175 - Sealing material:PEEK - Max. allowable operating pressure: 420 bar [6,000 psi] at 20 °C [68 °F] - Hydrogen content: < 15% |
| - | Oil- and grease-free per ASTM G93-03 level C (< 66 mg/m 2 ) |
| - | Type tested for fire safety in accordance with API 607, ISO 10497, BS 6755-2 2) |
| - | PMI 3) test certificate (option) All wetted parts |
| - | Emission protection in accordance with ISO 15848-1 (option) - Tightness class: AH; Endurance class: C01;Temperature class: -50 ...+200 °C [-58 ...+392 °F] - Tightness class: BH; Endurance class: C01;Temperature class: -29 ...+200 °C [-20 ...+392 °F] |
| DN | Parts | Dimensions in mm[in] | |||||
|---|---|---|---|---|---|---|---|
| Bore size | A | B | C | D | E | ||
| 1/4" | 2 | 10 [0.394] | 164 [6.457] | 94 [3.701] | 132 [5.197] | 82 [3.228] | 45 [1.772] |
| 3/8" | 2 | 10 [0.394] | 164 [6.457] | 94 [3.701] | 132 [5.197] | 82 [3.228] | 45 [1.772] |
| 1/2" | 2 | 10 [0.394] | 164 [6.457] | 94 [3.701] | 132 [5.197] | 82 [3.228] | 45 [1.772] |
| DN | Parts | Dimensions in mm[in] | |||||
|---|---|---|---|---|---|---|---|
| Bore size | A | B | C | D | E | ||
| 1/4" | 2 | 10 [0.394] | 122 [4.803] | 77 [3.031] | 93 [3.661] | 65 [2.559] | 32 [1.26] |
| 3/8" | 2 | 10 [0.394] | 122 [4.803] | 77 [3.031] | 93 [3.661] | 65 [2.559] | 32 [1.26] |
| 1/2" | 2 | 10 [0.394] | 127 [5] | 77 [3.031] | 93 [3.661] | 72 [2.835] | 32 [1.26] |
| ¾" | 2 | 20 [0.787] | 188 [7.402] | 120 [4.724] | 140 [5.512] | 104 [4.094] | 60 [2.362] |
| 1" | 2 | 20 [0.787] | 190 [7.48] | 120 [4.724] | 140 [5.512] | 110 [4.331] | 60 [2.362] |
| DN | Parts | Dimensions in mm[in] | |||||
|---|---|---|---|---|---|---|---|
| Bore size | A | B | C | D | E | ||
| 1/4" | 2 | 10 [0.394] | 164 [6.457] | 94 [3.701] | 132 [5.197] | 82 [3.228] | 40 [1.575] |
| 3/8" | 2 | 10 [0.394] | 164 [6.457] | 94 [3.701] | 132 [5.197] | 82 [3.228] | 40 [1.575] |
| 1/2" | 2 | 10 [0.394] | 164 [6.457] | 94 [3.701] | 132 [5.197] | 82 [3.228] | 40 [1.575] |
| DN | Parts | Dimensions in mm[in] | |||||
|---|---|---|---|---|---|---|---|
| Bore size | A | B | C | D | E | ||
| 1/4" | 2 | 10 [0.394] | 164 [6.457] | 94 [3.701] | 132 [5.197] | 82 [3.228] | 40 [1.575] |
| 3/8" | 2 | 10 [0.394] | 164 [6.457] | 94 [3.701] | 132 [5.197] | 82 [3.228] | 40 [1.575] |
| 1/2" | 2 | 10 [0.394] | 168 [6.614] | 94 [3.701] | 132 [5.197] | 87 [3.425] | 40 [1.575] |
| DN | Parts | Dimensions in mm[in] | |||||
|---|---|---|---|---|---|---|---|
| Bore size | A | B | C | D | E | ||
| 1/4" | 2 | 10 [0.394] | 168 [6,61] | 95 [3,74] | 130 [5,12] | 87 [3,43] | 40 [1,57] |
| 3/8" | 2 | 10 [0.394] | 168 [6,61] | 95 [3,74] | 130 [5,12] | 87 [3,43] | 40 [1,57] |
| 1/2" | 2 | 10 [0.394] | 171 [6,73] | 95 [3,74] | 130 [5,12] | 90 [3,54] | 40 [1,57] |
| ¾" | 2 | 10 [0.394] | 173 [6,81] | 95 [3,74] | 130 [5,12] | 92 [3,62] | 40 [1,57] |
