نظام معايرة لأجهزة قياس كثافة غاز SF 6
الوصف
نظام معايرة BCS10 مخصص لفحص أجهزة قياس كثافة غاز SF₆ عن طريق القياسات المقارنة، ويعمل بتوليد الضغط عبر مضخة يدوية مع مؤشر رقمي دقيق لكثافة الغاز بدقة 0.6 %. صُمم النظام للاستخدام في الموقع أو في المختبر أو في الورشة، ويتميز بوزن منخفض وتصميم مدمج يسهل نقله.
المزايا
- توليد الضغط عبر مضخة يدوية
- مؤشر كثافة غاز رقمي دقيق بدقة 0.6 %
- مفهوم توصيل مرن لعناصر الاختبار
- ضبط دقيق للضغط بواسطة صمام الضبط الدقيق
- وزن منخفض وتصميم مدمج
الأسئلة والأجوبة
ما هي مدى قياس الضغط لنظام BCS10؟
يغطي النظام ثلاثة مدى: 0 … 8.87 bar، و0 … 16.0 bar، و0 … 60.0 g/l (الكثافة المرجعية عند 20 °C).
ما دقة المؤشر الرقمي لكثافة الغاز؟
دقة المؤشر الرقمي هي 0.6 % FS.
كيف يتم توليد الضغط أثناء المعايرة؟
يتم توليد الضغط عبر مضخة يدوية، مع إمكانية الضبط الدقيق للضغط بواسطة صمام الضبط الدقيق.
ما الوصلات المتاحة لتوصيل الأجهزة قيد الفحص؟
الوصلات المتاحة هي G ½ وG ¾ وM30 x 2 وM26 x 1.5، مما يتيح مفهوم توصيل مرناً لأنواع مختلفة من الأجهزة.
هل يمكن استخدام النظام في الظروف البيئية القاسية؟
نعم، يعمل النظام ضمن مدى درجة حرارة بيئة من -10 … +50 °C وبدرجة حماية IP65 ضد الغبار والماء.
هل ينقل النظام نتائج القياس إلكترونياً؟
نعم، يدعم النظام خرج WIKA-Wireless لنقل البيانات لاسلكياً.
ما الذي يميز BCS10 عن غيره من أنظمة المعايرة؟
يجمع بين مؤشر رقمي دقيق لكثافة الغاز بدقة 0.6 % ومضخة يدوية في تصميم مدمج وزنه 4.0 kg فقط، ما يجعله مناسباً للاستخدام المتنقل في الموقع وفي المختبر وفي الورشة.
ما الشهادات التي يحملها النظام؟
حاصل على شهادات CE وRoHS وEMC.
| الطراز | BCS10 |
| السلسلة | BCS |
| النوع الفرعي | Calibration system |
| نطاق الضغط | 0…8.87 bar · 0…16 bar · 0…60 g/l |
| درجة حرارة الكثافة المرجعية | 20 °C |
| فئة الدقة | 0.6 % FS |
| وصلة العملية | G ½G ¾M30 x 2M26 x 1.5 |
| إشارة الخرج | WIKA-Wireless |
| حرارة المحيط | −10…+50 °C |
| تصنيف IP | IP65 |
| الوزن | 4 kg |
| الشهادات | CERoHSEMC |
| تعويض درجة الحرارة | نعم |
| لغات ورقة البيانات | EN |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective | European Union |
| Designation | Order number |
|---|---|

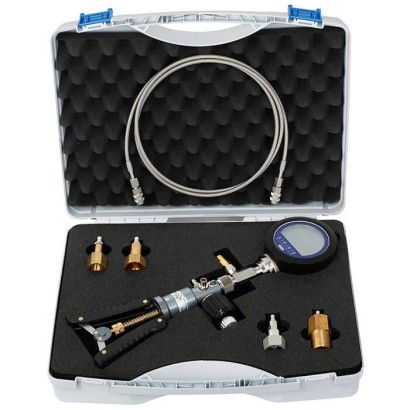

| Plastic case, incl. foam insert with suitable free spaces for model BCS10 Dimensions in mm:(W/H/D) 395 x 295 x 106 | on request |
| Test adapter with quick coupling forG½ | 14037984 |
| Test adapter with quick coupling forG¾ | 14037987 |
| Test adapter with quick coupling for M30 x 2 | 14037946 |
| Test adapter with quick coupling for calibration valve of GDM-100-CV or GLTC-CV (M26 x 1.5) | 14146937 |
| Metal flexible hose for connecting the test item, length2m | 14037413 |
| Protective rubber cap for precision digital gas density indicator | 14109396 |
