علبة توصيل
الوصف

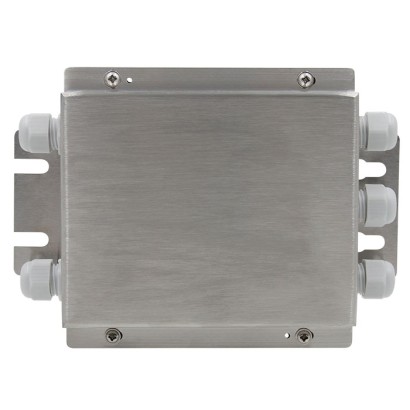

علبة التوصيل طراز B6578 هي حل موثوق ودقيق لمعالجة الإشارات في أنظمة الوزن.
يتيح الجهاز التوصيل على التوازي لما يصل إلى أربع خلايا تحميل أو محولات قوة. يُستخدم الجهاز لدمج إشارات الجهد الصغيرة جدًا (mV/V) الخاصة بها بكفاءة، وتمريرها كإشارة خرج تماثلية مشتركة (mV/V)، مثلًا إلى مؤشر وزن طراز FE430 أو وحدة راديو أو نظام تحكم.
تتيح وظيفة الضبط (التشذيب) المدمجة إجراء معايرة دقيقة لخلايا التحميل أو محولات القوة الفردية، مما يخلق نظامًا يحقق نتائج قياس مثلى.
المزايا
- لتوصيل ما يصل إلى أربع خلايا حمل أو محولات قوة
- جمع دقيق للإشارة (mV/V)
- معايرة فردية للمستشعر
- هيكل متين من الفولاذ المقاوم للصدأ (IP64)
- توافقية عالية وتكامل سهل
الأسئلة والأجوبة
كم عدد خلايا التحميل التي يمكن توصيلها بعلبة التوصيل B6578؟
يمكن توصيل ما يصل إلى أربع خلايا تحميل أو محولات قوة، حيث تُجمع إشاراتها وتُعالج في وقت واحد.
ما نوع إشارة الخرج التي يوفرها الجهاز؟
يوفر الجهاز إشارة خرج تماثلية مشتركة بوحدة mV/V، يمكن تمريرها مثلًا إلى مؤشر وزن طراز FE430 أو وحدة راديو أو نظام تحكم.
هل يمكن معايرة كل مستشعر على حدة؟
نعم، تتيح وظيفة الضبط (التشذيب) المدمجة إجراء معايرة دقيقة لخلايا التحميل أو محولات القوة الفردية لتحقيق نتائج قياس مثلى.
ما درجة الحماية ومادة الهيكل؟
الهيكل مصنوع من الفولاذ المقاوم للصدأ بدرجة حماية IP64 ضد الغبار ورذاذ الماء.
ما نطاق درجات الحرارة المسموح به؟
درجة حرارة البيئة المحيطة من -20 إلى +80 °C، ودرجة حرارة العملية من -20 إلى +85 °C.
ما الشهادات المعتمدة لهذا الطراز؟
الجهاز مطابق للمواصفة VDI/VDE/DKD 2638.
ما الذي يميز طراز B6578؟
هو صندوق توصيل رباعي القنوات يجمع إشارات mV/V بدقة مع إمكانية الضبط الفردي لكل مستشعر، وهو مناسب لأنظمة الوزن التي تستخدم عدة خلايا تحميل. ---
| الطراز | B6578 |
| النوع الفرعي | Junction box |
| درجة حرارة العملية | −20…+85 °C |
| إشارة الخرج | mV/V |
| مادة خلية الحمل | Stainless steel |
| حرارة المحيط | −20…+80 °C |
| تصنيف IP | IP64 |
| الوزن | 0.7 kg |
| الشهادات | VDI/VDE/DKD 2638 |
| لغات ورقة البيانات | EN |
| Place of use | Directly on a multi-cell force measuring system or in the vicinity of the load cells or force transducers, e.g. as a junction box for connecting load cells in parallel.The instrument must be operated in a low-frequency, shielded environment. |
|---|---|
| Operating temperature range B T, G | -20 …+80 °C [-4 ...+176 °F] |
| Storage temperature range | -20 …+85 °C [-4 ...+185 °F] |
| Humidity | 35 ... 85 %relative humidity |
| Condensation | Non-condensing |
| Model | Description | Order number | |
|---|---|---|---|
| B1940 | Analogue cable amplifier | 83805811 | |
| FE430 | Weighing indicator | 14671552 | |
| NETRIS ® F | Radio unit with LoRaWAN ® for mV/V instruments | On request |
