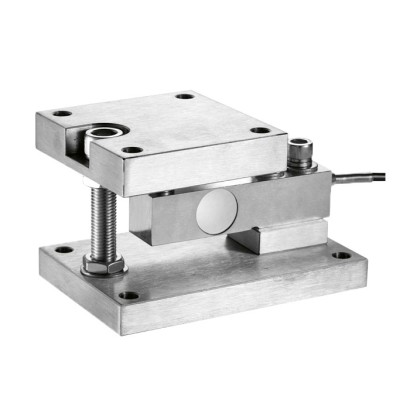

طقم تركيب لحساس الحمل
الوصف
عوارض القص مناسبة لمتطلبات القياس الساكنة والديناميكية. وتُستخدم لتحديد قوى القص في مجالات تطبيق متنوعة.
تُستخدم عوارض القص هذه في أنظمة الوزن الصناعية وتقنية المختبرات، وكذلك في صناعة العمليات.
تُصنع عوارض القص F3201 من الفولاذ المقاوم للصدأ، وتكون خصائصه مناسبة بشكل خاص لمجالات التطبيق في أجهزة القياس (الموازين) وتقنية المختبرات وبناء المنصات. يتم توفير إشارة خرج mV/V.
عوارض القص، الطراز F3201
المزايا
- نطاقات القياس 300 ... 2,000 kg [661 ... 4,410 lbs]
- تصميم متين ومقاوم لظروف الصناعة من الفولاذ المقاوم للصدأ
- حماية من الرفع وتركيب أفقي
- ارتفاع منخفض وتركيب سهل
- محتوى التسليم بدون خلية تحميل
الأسئلة والأجوبة
ما هي القوى المصنّفة التي يدعمها طقم AZK02؟
يدعم الطقم القوى المصنّفة من 300 كجم إلى 2,000 كجم (661 ... 4,410 lbs).
هل يتضمن الطقم حساس الحمل نفسه؟
لا، نطاق التسليم لا يشمل حساس الحمل؛ الطقم يحتوي على أجزاء التركيب فقط.
من أي مادة يصنع الطقم؟
يتميز بتصميم من الفولاذ المقاوم للصدأ متين ومقاوم لظروف الاستخدام الصناعية.
ما وظيفة حماية الرفع؟
حماية الرفع (lift-off protection) تمنع انفصال أو رفع الحساس عن نقطة استناده أثناء التشغيل، ويُنفَّذ التركيب أفقيًا لضمان إدخال القوة بشكل صحيح.
في أي تطبيقات يُستخدم هذا الطقم؟
يُستخدم في موازين المنصات وموازين القُدور وموازين الصوامع.
لماذا يُفضَّل هذا الطقم عن غيره؟
يجمع بين ارتفاع منخفض وسهولة تركيب وحماية من الرفع وتصميم صناعي من الفولاذ المقاوم للصدأ، مع تغطية مدى واسع من القوى المصنّفة حتى 2,000 كجم.
| Model F3201 | |
|---|---|
| Rated load F nom kg | 500, 750, 1,000, 2,000 |
| Relative linearity error d lin | 0.017%F nom |
| Accuracy class | 3,000 intervals per OIML R60 Class C |
| Relative creep, 30 min. | < ±0.016 %Fnom |
| Relative reversibility error v | ±0.015 %Fnom |
| Temperature effect on zero signalTK 0 | ≤ ±0.012 %/10 K |
| Temperature effect on characteristic value TK C | ≤ ±0.02 %/10 K |
| Force limit F L | 150%F nom |
| Breaking force F B | 200%F nom |
| Material of the measuring body | Stainless steel |
| Rated temperature range B T, nom | -10 …+40 °C |
| Operating temperature range B T, G | -30 …+70 °C |
| Input resistance R e | 400 ±20 Ω |
| Output resistance R a | 350 ±3 Ω |
| Insulation resistance R is | ≥ 5,000MΩ |
| Output signal (rated characteristic value ) C nom | 2.0 mV/V |
| Electrical connection | Measuring cable∅6x5m |
| Excitation voltage B U, nom | DC 10V ...15V |
| Ingress protection (per IEC/EN 60529) | IP68 and IP69K |
| Weight | 0.9 kg |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity | European Union | |
| International Organization of Legal Metrology | International |
| Excitation voltage (Exc+) | Green |
|---|---|
| Excitation voltage (Exc-) | Black |
| Signal (Sig+) | Red |
| Signal (Sig-) | White |
| Sense (+) | Blue |
| Sense (-) | Yellow |
| Shield | Shield |
| Rated load | Dimensions inmm | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in kg | L | L1 | L2 | A | A1 | A2 | B | B1 | C | C1 | H | H1 | H2 | ∅G | ∅E |
| 500 / 750 / 1,000 / 2,000 | 168 | 15 | 136 | 100 | 15 | 70 | 100 | 70 | 100 | 70 | 94 | 20 | 20 | 13.5 | 11 |
