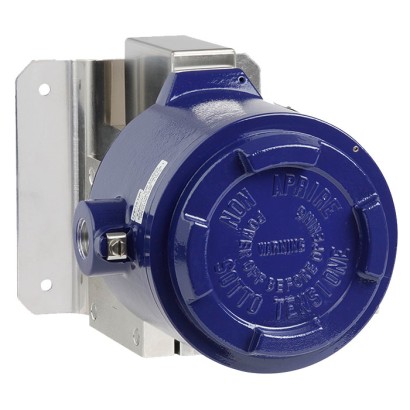

مفتاح ضغط مطلق
الوصف
تم تطوير مفاتيح الضغط عالية الجودة هذه خصيصًا لتطبيقات تتطلب السلامة بشكل حاسم. إن جودة المنتجات العالية والتصنيع وفقًا لمعيار ISO 9001 يضمنان المراقبة الموثوقة لمنشأتك. أثناء الإنتاج، يتم تتبّع المفاتيح بواسطة برنامج ضمان الجودة في كل خطوة، ثم يتم اختبارها بنسبة 100 %.
ولضمان تشغيل مرن قدر الإمكان، تُركَّب مفاتيح الضغط المطلقة مع مفاتيح ميكرو (micro switches)، والتي تُمكّن من توصيل/تبديل حمل كهربائي حتى AC 250 V، 20 A مباشرةً.
المزايا
- لا حاجة لمصدر تغذية لتبديل الأحمال الكهربائية
- هيكل مفتاح متين من الألومنيوم، IP66، NEMA 4X
- نطاقات ضبط من 0 ... 25 mbar abs. إلى 0 ... 1.5 bar abs.
- قابلية التكرار: ≤ 1 % من المدى
- نقطة أو نقطتا ضبط مستقلتان، SPDT أو DPDT، قدرة تبديل عالية تصل إلى AC 250 V، 20 A
الأسئلة والأجوبة
ما هو نطاق الضبط المتاح لمفتاح الضغط المطلق APA؟
تتراوح نطاقات الضبط من 0 ... 25 mbar abs. إلى 0 ... 1.5 bar abs.، مع نطاقات وسيطة مثل 0 ... 40 mbar abs. و0 ... 60 mbar abs. و0 ... 0.16 bar abs. وحتى 0 ... 1.0 bar abs.
ما هي دقة القياس وقابلية التكرار لهذا المفتاح؟
قابلية التكرار هي ≤ 1 % of span، ويتم تحديد الدقة وفق المعيار IEC 61298-2:2008.
ما هي وصلات العملية المتوفرة؟
تشمل الوصلات: ¼ NPT female، ½ NPT male/female، G ½ A male، G ¼ A male، G ¼ female، M20 x 1.5 male، إضافة إلى نسخ عبر محوّل (adapter).
هل يمكن استخدام هذا المفتاح مع وسائط مسببة للتآكل؟
نعم، فهو مصمم للوسائط الغازية والسائلة والمسببة للتآكل، والأجزاء المبللة بالوسط مصنوعة من AISI 316 أو AISI 316L، مع إحكام من مادة NBR.
ما هي درجات حرارة التشغيل المسموح بها؟
درجة حرارة الوسط المحيط ودرجة حرارة العملية كلاهما من -30 … +85 °C.
ما هي شهادات الحماية من الانفجار المتوفرة؟
الشهادات تشمل ATEX وIECEx مع تصنيفات Ex db IIC T6/T4 Ga/Gb وEx tb IIIC T85/T135 Db IP66، بالإضافة إلى CE وRoHS وEAC وCCC وKOSHA وINMETRO وEx-Ukraine.
هل يدعم المفتاح تطبيقات السلامة الوظيفية (SIL)؟
نعم، يتوفر خيار SIL 3-capable للتطبيقات الحرجة من ناحية السلامة.
ما الذي يميز طرازي APA وAPA10 عن بعضهما؟
كلا الطرازين هما مفاتيح ضغط مطلقة بغلاف مقاوم للهب Ex d؛ وتوفر البيانات المدخلة التصميم المشترك للعائلة دون تفاصيل تميّز إضافية بين الطرازين الفرعيين. ---
| الطراز | APA, APA10 |
| السلسلة | APA |
| النوع الفرعي | Absolute pressure switch |
| نطاق الضغط | 0…1.5 bar · 0…25 mbar · 0…0.16 bar · 0…0.25 bar · 0…0.4 bar · 0…0.6 bar · 0…1 bar · 0…40 mbar · 0…60 mbar · 0…25 mbar abs. · 0…1.5 bar abs. |
| فئة الدقة | ≤ 1 % of span |
| معيار الدقة | IEC 61298-2:2008 |
| مستوى السلامة الوظيفية (SIL) | SIL 3-capable (option) |
| وصلة العملية | ¼ NPT female½ NPTG ½ AG ¼ A maleG ¼ femaleM20 x 1.5 maleG ¼ A male via adapterG ¼ female via adapterM20 x 1.5 male via adapter½ NPT maleG ½ A male½ NPT female |
| درجة حرارة العملية | −30…+85 °C |
| وصلة كهربائية | ½ NPT female |
| وظيفة التبديل | SPDT or DPDT |
| نقاط التبديل | 2 |
| مادة العلبة | Aluminium alloy, copper-free, coated with acrylic paint |
| مادة الأجزاء الملامسة | AISI 316, AISI 316L |
| مادة الإحكام | NBR |
| حرارة المحيط | −30…+85 °C |
| تصنيف IP | IP66 |
| الوزن | 5.5 kg |
| الشهادات | CERoHSEACCCCKOSHAINMETROEx-UkraineATEXIECEx |
| حماية الانفجار | Ex db IIC T6/T4 Ga/GbEx tb IIIC T85/T135 Db IP66 |
| لغات ورقة البيانات | EN, DE |
| Contact version | Electrical rating (resistive load) | ||
|---|---|---|---|
| AC | DC | ||
| UN | 1 x SPDT, silver | 250 V, 15 A | 24 V, 2 A, 125 V, 0.5 A, 220 V, 0.25 A |
| US | 1 x SPDT, silver, hermetically sealed, argon gas filling 2) | 250 V, 15 A | 24 V, 2 A, 220 V, 0.5 A |
| UO | 1 x SPDT, gold-plated, hermetically sealed, argon gas filling 2) | 125 V, 1 A | 24 V, 0.5 A |
| UG | 1 x SPDT, gold-plated | 125 V, 1 A | 24 V, 0.5 A |
| UR | 1 x SPDT, silver, adjustable dead band | 250 V, 20 A | 24 V, 2 A, 220 V, 0.5 A |
| DN | 2 x SPDT or 1 x DPDT, silver | 250 V, 15 A | 24 V, 2 A, 125 V, 0.5 A, 220 V, 0.25 A |
| DS | 2 x SPDT or 1 x DPDT, silver, hermetically sealed, argon gas filling 2) | 250 V, 15 A | 24 V, 2 A, 220 V, 0.5 A |
| DO | 2 x SPDT or 1 x DPDT gold-plated, hermetically sealed, argon gas filling 2) | 125 V, 1 A | 24 V, 0.5 A |
| DG | 2 x SPDT or 1 x DPDT, gold-plated | 125 V, 1 A | 24 V, 0.5 A |
| Measuring cell | Setting range | Working range | Proof pressure | Fixed dead band for contact version | Adjustable dead band for contact version | |
|---|---|---|---|---|---|---|
| in bar abs. | in bar abs. | in bar abs. | 1 contact UN, US, UO, UG in mbar abs. | 2 contacts DN, DS, DO, DG in mbar abs. | 1 contact UR in mbar abs. | |
| L | 0 ... 0.16 | 0 ... 1.5 | 11 | ≤ 5 | ≤ 5 | 20 ... 60 |
| 0 ...0.25 | ≤ 8 | ≤ 8 | 30 ... 90 | |||
| H | 0 ... 0.4 | ≤ 20 | ≤ 20 | 30 ... 90 | ||
| 0 ... 0.6 | ≤ 25 | ≤ 25 | 40 ... 125 | |||
| 0 ... 1 | ≤ 30 | ≤ 30 | 100 ... 270 | |||
| 0 ... 1.5 | ≤ 65 | ≤ 65 | 110 ... 320 |
| Measuring cell | Setting range | Working range | Proof pressure | Fixed dead band for contact version | Adjustable dead band for contact version | |
|---|---|---|---|---|---|---|
| in mbar abs. | in bar abs. | in bar abs. | 1 contact UN, US, UO, UG in mbar abs. | 2 contacts DN, DS, DO, DG in mbar abs. | 1 contact UR in mbar abs. | |
| 10 | 0 ... 25 | 0 ... 1 | 2 | ≤ 1.2 | ≤ 1.6 | 3 ... 8 |
| 0 ... 40 | ≤ 1.6 | ≤ 2.2 | 4 ... 11 | |||
| 0 ... 60 | ≤ 2.0 | ≤ 2.5 | 5 ... 14 |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ Pressure equipment directive ■ Low voltage directive ■ RoHS directive ■ ATEX directive 2) II 1/2GD | European Community | |
| IECEx 2) Ex db IIC T6/T4 3) Ga/Gb Ex tb IIIC T85/T135 3) Db IP66 | International | |
| EAC (option) Hazardous areas 2) | Eurasian Economic Community | |
| Ex-Ukraine (option) Hazardous areas 2) | Ukraine | |
| CCC (option) Hazardous areas 2) | China | |
| KOSHA (option) Hazardous areas 2) | South Korea | |
| INMETRO (option) Hazardous areas 2) | Brazil |
