ترمومتر ثنائي المعدن
الوصف

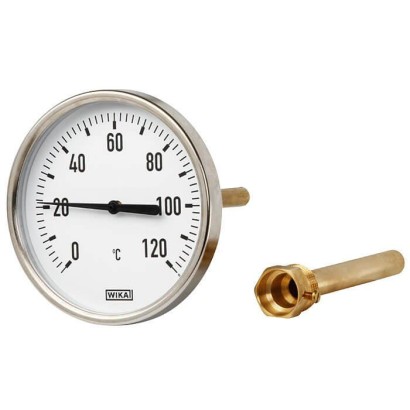

يُستخدم ترمومتر ثنائي المعدن طراز A50 بشكل رئيسي في تقنيات التدفئة وتكييف الهواء والتهوية والتبريد، وهو مناسب لنطاق القياس حتى 200 °C.
يتم تركيب ترمومترات ثنائي المعدن في التطبيق المعني باستخدام مآخذ/غلافات حرارية لولبية (thermowells). فمن ناحية، يحمي ذلك الجهاز، ومن ناحية أخرى يمكن استبدال أداة القياس دون الحاجة إلى تعطيل العملية.
المزايا
- فئة دقة 2 وفق EN 13190
- القطر الاسمي 63، 80، 100 و160
- مدى المقاييس من -30 ... +200 °C
الأسئلة والأجوبة
ما هو نطاق القياس للطراز A50؟
تتوفر نطاقات تدريج من -30 … +50 °C حتى 0 … +200 °C، بحيث يصل الحد الأقصى للتدريج إلى 200 °C.
ما هي دقة هذا الترمومتر؟
الطراز A50 من فئة الدقة Class 2 وفق المعيار EN 13190.
كيف يتم توصيل الترمومتر بالعملية؟
عبر وصلة عملية بملف G ½ B، مع إمكانية التركيب باستخدام غلاف حراري (thermowell) من سبيكة نحاسية.
ما هي مواد الغطاس؟
يتوفر الغطاس من سبيكة نحاسية أو من الألومنيوم، بطول 40 mm وقطر 9.0 mm.
هل يتحمل الترمومتر درجات حرارة سالبة؟
نعم، فبعض نطاقات التدريج تبدأ من -30 °C، والحد الأدنى لدرجة حرارة الوسط هو -30 °C.
في أي تطبيقات يُستخدم هذا الترمومتر؟
يُستخدم بشكل رئيسي في تقنيات التدفئة وتكييف الهواء والتهوية والتبريد، مثل أنظمة التدفئة وخزانات الماء الساخن والمجمعات الشمسية.
لماذا يُستخدم غلاف حراري مع هذا الترمومتر؟
يحمي الغلاف الحراري الجهاز ويسمح باستبدال أداة القياس دون الحاجة إلى تعطيل العملية.
ما الشهادات المتوفرة لهذا الطراز؟
حسب البيانات المتاحة: GOST، MTSCHS، BelGIM، UkrSEPRO، Uzstandard، CRN، KazInMetr.
| الطراز | A50 |
| النوع الفرعي | Bimetal thermometer, standard version |
| نطاق درجة الحرارة | −30…+50 °C · −20…+60 °C · −10…+50 °C · +0…+60 °C · +0…+80 °C · +0…+120 °C · +0…+160 °C · +0…+200 °C |
| فئة الدقة | Class 2 per EN 13190 |
| وصلة العملية | G ½ B |
| درجة حرارة العملية | −30…+200 °C |
| مادة المجس | copper alloy, aluminium |
| مادة جراب الحرارة | copper alloy |
| الوزن | 0.08 kg |
| الشهادات | GOSTMTSCHSBelGIMUkrSEPROUzstandardCRNKazInMetr |
| نوع المستشعر | bimetal |
| طول المجس | 40 mm |
| قطر المجس | 9 mm |
| جراب الحرارة | نعم |
| لغات ورقة البيانات | EN, DE, ES, FR |
| Model | NS | Connection location |
|---|---|---|
| A50.10, A50.20 | 63 | Back mount |
| 80 | ||
| 100 | ||
| A50.10 | 160 |
| Scale range in °C | Scale spacing in °C |
|---|---|
| -30 ... +50 | 1 |
| -20 ... +60 | 1 |
| -10 ... +50 | 1 |
| 0 ... 60 | 1 |
| 0 ... 80 | 1 |
| 0 ... 120 | 2 |
| 0 ... 160 | 2 |
| 0 ... 200 | 5 |
| NS | Dimensions inmm | Weight in kg | |||||
|---|---|---|---|---|---|---|---|
| b 1 | Ø d | Ø D | G | l 1 | SW | ||
| 63 | 24 | 11.5 1) | 63 | G½B | 40, 60, 100, 160, 200, 250, 300 | 21 | 0.08 |
| 80 | 27 | 11.5 1) | 80 | G½B | 40, 60, 100, 160, 200, 250, 300 | 21 | 0.10 |
| 100 | 30 | 11.5 1) | 100 | G½B | 40, 60, 100, 160, 200, 250, 300 | 21 | 0.13 |
| 160 | 32 | 11.5 1) | 160 | G½B | 40, 60, 100, 160, 200, 250, 300 | 21 | 0.28 |
| NS | Dimensions inmm | Weight in kg | |||||
|---|---|---|---|---|---|---|---|
| b 1 | Ø d | Ø D | G | l 1 | SW | ||
| 63 | 20 | 11.5 1) | 63 | G½B | 40, 60, 100, 160, 200, 250, 300 | 21 | 0.09 |
| 80 | 22 | 11.5 1) | 80 | G½B | 40, 60, 100, 160, 200, 250, 300 | 21 | 0.12 |
| 100 | 24 | 11.5 1) | 100 | G½B | 40, 60, 100, 160, 200, 250, 300 | 21 | 0.17 |
عرض الكل (5)
| Logo | Description | Country |
|---|---|---|
| GOST (option) Metrology, measurement technology | Russia | |
| KazInMetr (option) Metrology, measurement technology | Kazakhstan | |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
| BelGIM (option) Metrology, measurement technology | Belarus | |
| UkrSEPRO (option) Metrology, measurement technology | Ukraine | |
| Uzstandard (option) Metrology, measurement technology | Uzbekistan | |
| - | CRN (option) Safety (e.g. electr. safety, overpressure, ...) | Canada |
