ترمومتر ثنائي المعدن
الوصف
تم تطوير مقياس الحرارة ثنائي المعدن طراز A48 خصيصًا للاستخدام في تقنيات تكييف الهواء والتبريد لقياس درجة الحرارة في مجاري الهواء.
بفضل الحافة القابلة للتعديل بشكل مرن، يمكن تكييف مقياس الحرارة مع جميع السماكات القياسية لعزل الأنابيب.
للموافقات الإضافية، راجع الصفحة 4

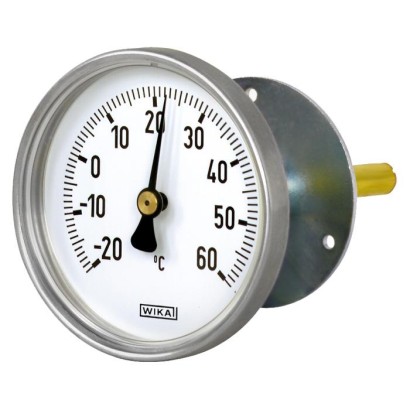

مقياس حرارة ثنائي المعدن، طراز A48.10.080
المزايا
- فئة دقة 2
- القطر الاسمي 63، 80، 100 و160
- مدى المقاييس من -30 ... +50 °C إلى 0 ... 120 °C
الأسئلة والأجوبة
ما هو مدى القياس المتاح لهذا الترمومتر؟
تتوفر مدى قياس متعددة من -30 … +50 °C إلى 0 … 120 °C، بما في ذلك -20 … +60 °C و0 … 80 °C و0 … 120 °C.
ما هي دقة هذا الترمومتر؟
الدقة من الفئة 2 وفقًا للمعيار EN 13190.
كيف يُثبَّت الترمومتر على نظام الأنابيب؟
يُثبَّت بتثبيت خلفي (BM) في المنتصف، مع حافة فولاذية مجلفنة قابلة للتعديل على جسم الغاطس لتكييفها مع سماكة عزل الأنبوب.
هل يناسب هذا الترمومتر أنظمة التبريد ذات درجات الحرارة السالبة؟
نعم، إذ تتوفر مدى قياس تبدأ من -30 °C، وهو مناسب لأنظمة تكييف الهواء والتبريد.
من أي مادة مصنوع الغاطس؟
الغاطس مصنوع من سبيكة نحاسية، بطول 200 mm وقطر 9.0 mm.
ما الشهادات المتوفرة لهذا الطراز؟
الشهادات المتوفرة هي: GOST, KazInMetr, MTSCHS, UkrSEPRO, Uzstandard, CRN.
ما الذي يميز طراز A48 عن غيره من مقاييس الحرارة؟
تم تطويره خصيصًا لتقنيات تكييف الهواء والتبريد، ويتميز بحافة قابلة للتعديل بشكل مرن على الجسم تتيح ملاءمته مع جميع السماكات القياسية لعزل الأنابيب.
| الطراز | A48.10.080 |
| السلسلة | A48 |
| النوع الفرعي | Bimetal thermometer |
| نطاق درجة الحرارة | −30…+50 °C · −20…+60 °C · −10…+50 °C · +0…+60 °C · +0…+80 °C · +0…+120 °C |
| فئة الدقة | Class 2 per EN 13190 |
| وصلة العملية | Back mount (BM), centreflange, steel zinc plated, adjustable on stem |
| مادة المجس | copper alloy |
| الوزن | 0.18 kg |
| الشهادات | GOSTKazInMetrMTSCHSUkrSEPROUzstandardCRN |
| نوع المستشعر | bimetal |
| طول المجس | 200 mm |
| قطر المجس | 9 mm |
| جراب الحرارة | لا |
| لغات ورقة البيانات | EN, DE, ES, FR |
| Model | NS | Connection location |
|---|---|---|
| A48.10.063 | 63 | Back mount (BM), centre |
| A48.10.080 | 80 | |
| A48.10.100 | 100 | |
| A48.10.160 | 160 |
| Scale range in °C | Scale spacing in °C |
|---|---|
| -30 ... +50 | 1 |
| -20 ... +60 | 1 |
| -10 ... +50 | 1 |
| 0 ... 60 | 1 |
| 0 ... 80 | 1 |
| 0 ... 120 | 2 |
| NS | Dimensions inmm | Weight in kg | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Ø D | b 1 | Ø d | Ø d 1 | Ø d 2 | Ø d 3 | h 1 | l | ||
| 63 | 63 | 20 | 9 | 51 | 61 | 3.6 | 13 | 160, 200, 300 | 0.16 |
| 80 | 80 | 22 | 9 | 51 | 61 | 3.6 | 13 | 160, 200, 300 | 0.18 |
| 100 | 100 | 27 | 9 | 51 | 61 | 3.6 | 13 | 160, 200, 300 | 0.21 |
| 160 | 160 | 29 | 9 | 51 | 61 | 3.6 | 13 | 160, 200, 300 | 0.36 |
| Logo | Description | Country |
|---|---|---|
| GOST (option) Metrology/measurement technology | Russia | |
| KazInMetr (option) Metrology/measurement technology | Kazakhstan | |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
| UkrSEPRO (option) Metrology/measurement technology | Ukraine | |
| Uzstandard (option) Metrology/measurement technology | Uzbekistan | |
| - | CRN (option) Safety (e.g. electr. safety, overpressure, ...) | Canada |
