ترمومتر ثنائي المعدن
الوصف

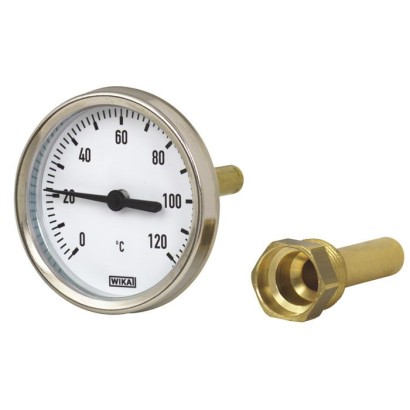

مقياس الحرارة ثنائي المعدن طراز A46 يُستخدم بشكل أساسي في معدات التدفئة وتكييف الهواء والتبريد لمراقبة درجة حرارة العملية.
يتم تركيب موازين الحرارة ثنائية المعدن مع غلافات حرارية (Thermowells) في التطبيق المعني. فمن ناحية، يحمي ذلك الجهاز، ومن ناحية أخرى، يمكن استبدال أداة القياس دون الحاجة إلى تفريغ مسبق لدائرة التسخين.
للموافقات الإضافية، راجع الصفحة 4
المزايا
- موثوق واقتصادي
- القطر الاسمي 50، 63، 80 و100
- مدى المقاييس من -30 ... +120 °C
الأسئلة والأجوبة
ما هو مدى القياس للطراز A46؟
تتوفر مدى قياس مختلفة ضمن النطاق الكلي -30 … +120 °C، مثل -30 … +50 °C و-20 … +60 °C و0 … +120 °C.
ما هي وصلة العملية؟
الوصلة المتاحة هي G ½ B.
هل يمكن استبدال الجهاز دون تفريغ نظام التدفئة؟
نعم، عند تركيب الترمومتر مع غلاف حراري (Thermowell)، يمكن استبدال أداة القياس دون الحاجة إلى تفريغ مسبق لدائرة التسخين.
ما هي مواد العمود الاستشعاري والغلاف الحراري؟
يتوفر العمود الاستشعاري بسبيكة نحاسية أو ألمنيوم أو بلاستيك، بينما يتوفر الغلاف الحراري من سبيكة نحاسية.
ما هي الأحجام الاسمية المتاحة؟
الأحجام الاسمية المتاحة هي 50 و63 و80 و100 مم.
ما هي شهادات المطابقة المتوفرة؟
يحمل الجهاز شهادات EAC وGOST وKazInMetr وMTSCHS وBelGIM وCRN.
ما هو وزن الجهاز؟
وزن الجهاز 0.04 كجم.
ما الذي يميز هذا الطراز عن غيره؟
الطراز A46 مصمم خصيصًا لتقنية التسخين بإصدارات خاصة، وهو حل موثوق وفعّال من حيث التكلفة مع أحجام اسمية متعددة تصل إلى 100 مم.
| الطراز | A46 |
| النوع الفرعي | Bimetal thermometer |
| نطاق درجة الحرارة | −30…+50 °C · −20…+60 °C · +0…+60 °C · +0…+80 °C · +0…+120 °C |
| وصلة العملية | G ½ B |
| درجة حرارة العملية | −30…+120 °C |
| مادة المجس | Copper alloy, Aluminium, Plastic |
| مادة جراب الحرارة | Copper alloy |
| الوزن | 0.04 kg |
| الشهادات | EACGOSTKazInMetrMTSCHSBelGIMCRN |
| نوع المستشعر | bimetal |
| طول المجس | 40 mm |
| قطر المجس | 9 mm |
| جراب الحرارة | نعم |
| لغات ورقة البيانات | EN |
| Scale range in °C | Scale spacing in °C |
|---|---|
| -30 ... +50 | 1 |
| -20 ... +60 | 1 |
| 0 ... 60 | 1 |
| 0 ... 80 | 1 |
| 0 ... 120 | 2 |
| Model | NS | Dimensions inmm | Weight in kg | ||||||
|---|---|---|---|---|---|---|---|---|---|
| b 1 | b 2 | Ø d | Ø D | G | l 1 | SW | |||
| A46.11 | 63 | - | 21 | - | 63 | - | - | - | 0.04 |
| 80 | - | 22 | - | 80 | - | - | - | 0.06 | |
| A46.20 | 63 | 23 | - | 12 1) | 63 | G½B | 40, 60, 100, 160 | 21 | 0.04 |
| 80 | 23 | - | 12 1) | 80 | G½B | 40, 60, 100, 160 | 21 | 0.06 | |
| 100 | 23 | - | 12 1) | 100 | G½B | 40, 60, 100, 160 | 21 | 0.08 | |
| A46.30 | 50 | 23 | - | 12 1) | 50 | G½B | 40, 60, 100, 160 2) | 21 | 0.06 |
| 63 | 23 | - | 12 1) | 63 | G½B | 40, 60, 100, 160 2) | 21 | 0.07 | |
| 80 | 24.5 | - | 12 1) | 80 | G½B | 40, 60, 100, 160 2) | 21 | 0.08 | |
| 100 | 24.5 | - | 12 1) | 100 | G½B | 40, 60, 100, 160 2) | 21 | 0.10 |
| Logo | Description | Country |
|---|---|---|
| EAC (option) Import certificate | Eurasian Economic Community | |
| GOST (option) Metrology, measurement technology | Russia | |
| KazInMetr (option) Metrology, measurement technology | Kazakhstan | |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
| BelGIM (option) Metrology, measurement technology | Belarus | |
| - | CRN (option) Safety (e.g. electr. safety, overpressure, ...) | Canada |
