ترمومتر ثنائي المعدن
الوصف

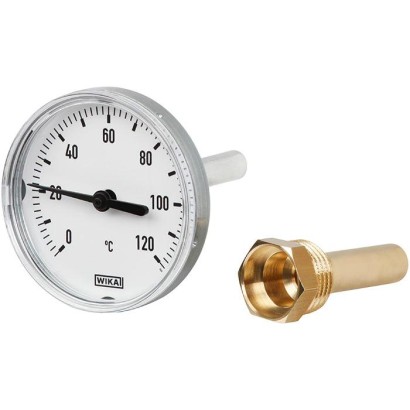

تم تطوير مقياس الحرارة ثنائي المعدن طراز A43 كنسخة قياسية لعرض درجة الحرارة بشكل بسيط في تطبيقات التدفئة.
يتيح التصميم المعياري إمكانية إجراء عدد كبير من التركيبات من مواد الهيكل والأحجام الاسمية ونطاقات السلم وأطوال الساق. وهذا يضمن الحفاظ على الأبعاد الأساسية.
يشمل نطاق التسليم القياسي لطراز A43 غلافًا حراريًا (Thermowell). يمكن تشغيل الغلاف الحراري بضغط تشغيل يصل إلى حد أقصى 6 bar.
يُصنَّع طراز A43 وفق فئة التسامح 2 وفقًا للمعيار EN 13190 وبالتالي يوفّر دقة الإشارة المطلوبة لتقنية التدفئة.
المزايا
- موثوق واقتصادي
- فئة دقة الإشارة 2 وفقاً لـ EN 13190
- مدى المقاييس من -30 ... +120 °C
الأسئلة والأجوبة
ما هو نطاق القياس لهذا الترمومتر؟
نطاقات السلم تمتد من -30 … +120 °C.
ما مدى دقة العرض؟
الطراز مصنَّع وفق فئة الدقة Class 2 وفقًا للمعيار EN 13190.
ما هي وصلة العملية المتاحة؟
وصلة G ½ B مصنوعة من سبيكة نحاسية.
هل يتضمن الترمومتر غلافًا حراريًا؟
نعم، يشمل نطاق التسليم القياسي غلافًا حراريًا (Thermowell) قابلًا للفك بملاءمة احتكاكية ومصنوعًا من سبيكة نحاسية.
ما هو الحد الأقصى لضغط التشغيل للغلاف الحراري؟
يمكن تشغيل الغلاف الحراري بضغط تشغيل يصل إلى حد أقصى 6 bar.
من أي مادة تُصنع الساق؟
تُصنع الساق بقطر 11.5 mm من مادة Aluminium.
لأي تطبيقات صُمم هذا الطراز؟
صُمم طراز A43 كنسخة قياسية لعرض درجة الحرارة في تطبيقات تقنية التدفئة مثل أنظمة التدفئة وخزانات الماء الساخن والمجمعات الشمسية ومحطات نقل الحرارة.
| الطراز | A43 |
| النوع الفرعي | Bimetal thermometer |
| نطاق درجة الحرارة | −30…+120 °C |
| فئة الدقة | Class 2 per EN 13190 |
| وصلة العملية | G ½ B, copper alloy |
| مادة المجس | Aluminium |
| مادة جراب الحرارة | Copper alloy |
| نوع المستشعر | bimetal |
| قطر المجس | 11.5 mm |
| جراب الحرارة | نعم |
| شكل جراب الحرارة | removable, friction fit |
| لغات ورقة البيانات | EN |
| NS | Dimensions inmm | ||||||
|---|---|---|---|---|---|---|---|
| b1 | Ø d | Ø D | l1 | G | SW | ||
| 63 | 24 | 11.5 1) | 63 (61.6 ... 62.2) | 40, 60, 100 | (optional: 160) | G1/2 B | SW21 |
| 80 | 24 | 11.5 1) | 80 (78.6 ... 79.4) | 40, 60, 100 | (optional: 160) | G1/2 B | SW21 |
| 100 | 24 | 11.5 1) | 100 (98.6 ... 99.4) | 40, 60, 100 | (optional: 160) | G1/2 B | SW21 |
