مقياس ضغط تفاضلي
الوصف

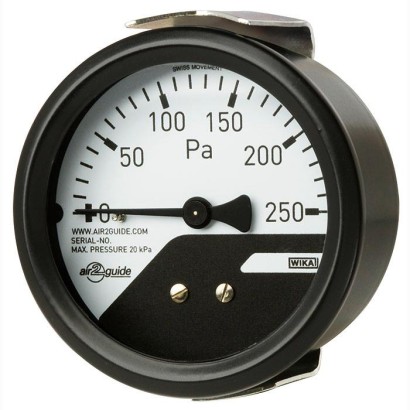

يُستخدم مقياس فرق الضغط الطراز A2G-mini لمراقبة فروق الضغط لوحدات الفلتر في وحدات مناولة الهواء المركزية الصغيرة والمتوسطة الحجم. وتشمل التطبيقات الإضافية وحدات سحب الهواء الصناعية وأنظمة استخراج الغبار، وكذلك في صناعة غرف التنظيف (الكلين روم). يتيح تصميمه المدمج وتركيب لوحة التثبيت المسطّحة (flush) إمكانية دمجه بشكل مثالي في هياكل معدات التهوية.
المزايا
- سهولة قراءة مثالية مع الحد الأدنى من متطلبات المساحة
- متاح كنسخة مدمجة أو إضافية
- تصميم معدني بالكامل (نسخة مدمجة)
- تركيب بسيط وسريع
- خالٍ من السيليكون
الأسئلة والأجوبة
ما هي مدى القياس المتاحة لهذا المقياس؟
يتوفر الطراز A2G-mini بمجالات من 0 … 250 Pa وحتى 0 … 10000 Pa، ما يجعله مناسباً لضغوط التفاضل المنخفضة جداً في تطبيقات التهوية.
ما دقة القياس؟
الدقة ±5 % من المدى الكامل.
كيف يتم توصيل المقياس بنظام الأنابيب؟
يتوفر التوصيل بتركيب سفلي أو تركيب خلفي، عبر خراطيم بقطر داخلي 4 ... 6 مم.
ما الوسط الذي يمكن قياس فرق ضغطه؟
الهواء والغازات الجافة والنظيفة وغير العدوانية؛ لا يناسب هذا الطراز الوسائط المسببة للتآكل.
ما حدود درجة الحرارة المسموح بها؟
درجة حرارة الوسط والبيئة المحيطة من -20 … +60 °C.
هل يقاوم المقياس دخول الغبار والماء؟
نعم، درجة الحماية IP68 توفر حماية كاملة ضد الغبار والغمر في الماء.
من أين تتوفر نسختا التركيب وما الفرق بينهما؟
يتوفر الطراز بنسخة مدمجة (مثبتة داخل اللوحة) بتصميم معدني بالكامل، وبنسخة سطحية تُركّب فوق اللوحة، وكلاهما يتميز بتركيب بسيط وسريع.
لماذا تُعد خاصية الخلو من السيليكون مهمة لهذا الطراز؟
خلو الجهاز من السيليكون مهم في تطبيقات مثل غرف التنظيف (الكلين روم) حيث قد يؤثر السيليكون على العمليات الحساسة أو عمليات الطلاء اللاحقة. ---
| الطراز | A2G-mini |
| السلسلة | A2G |
| النوع الفرعي | Differential pressure gauge |
| نطاق الضغط | 0…250 Pa · 0…400 Pa · 0…500 Pa · 0…750 Pa · 0…1000 Pa · 0…1250 Pa · 0…1500 Pa · 0…2000 Pa · 0…2500 Pa · 0…3000 Pa · 0…4000 Pa · 0…5000 Pa · 0…6000 Pa · 0…7000 Pa · 0…8000 Pa · 0…9000 Pa · 0…10000 Pa |
| فئة الدقة | ±5 % of full scale |
| وصلة العملية | Lower mounthoses with inner diameter 4 ... 6 mmBack mount for hoses with inner diameter 4 ... 6 mmBack mountFor hoses with inner diameter 4...6 mm |
| درجة حرارة العملية | −20…+60 °C |
| مادة العلبة | Stainless steel, Plastic, Steel, black painted |
| مادة الأجزاء الملامسة | Copper alloy, Stainless steel |
| مادة الإحكام | Plastic |
| حرارة المحيط | −20…+60 °C |
| تصنيف IP | IP68 |
| الوزن | 0.2 kg |
| قطر القرص | 63 mm |
| لغات ورقة البيانات | EN |
| Basic information | Built-in version | Add-on version |
|---|---|---|
| Nominal size | ||
| Scale range | 63 mm[2.48 in] ■ 0 ... 250 Pa ■ 0 ... 400 Pa ■ 0 ... 500 Pa ■ 0 ... 750 Pa ■ 0 ... 1,000 Pa ■ 0 ... 1,250 Pa ■ 0 ... 1,500 Pa ■ 0 ... 2,000 Pa ■ 0 ... 2,500 Pa | |
| Accuracy | ±5 %of full scale | |
| Process connection Pressure limitation | Back mount For hoses with inner diameter 4 ... 6 mm[0.16 | Lower mount ... 0.24 in] |
| Steady Fluctuating | Full scale value 0.9 x full scale value | |
| Temperature effect | When the temperature of the measuring system perature (+20 °C [+68 °F]): max. ±0.5 %/ 10 K of full | deviates from the reference tem- scale value |
| Case | Stainless steel | |
| Case back | - | Plastic |
| Front bezel | ■ Steel, black painted (other colours on request) ■ Stainless steel | Steel, black painted |
| Window | Plastic, transparent | |
| Process connection | Plastic | |
| Copper alloy | ||
| Pointer | Aluminium, black | |
| Movement, pressure element | ||
| Permissible temperatures | Copper alloy | |
| Ambient | °F] | |
| Medium | Max. 60 °C [140 °F] | |
| -20 …+60 °C [-4 …+140 | ||
| Ingress protection per IEC/EN 60529 | IP68 | |
| Weight | 200 g [0.44 lb] | |
| Mounting | Using mounting bracket | Using surface mounting lugs |
| Model | Description | Order number |
|---|---|---|
| Measuring hoses | ||
| PVC hose, inner diameter 4 mm[0.16 in], roll of 25 m[82 ft] | 40217841 | |
| PVC hose, inner diameter 6 mm[0.24 in], roll of 25 m[82 ft] | 40217850 | |
| Silicone hose, inner diameter 4 mm[0.16 in], roll of 25 m[82 ft] | 40217906 | |
| Silicone hose, inner diameter 6 mm[0.24 in], roll of 25 m[82 ft] | 40217914 | |
| Duct connectors for measuring hoses Ø 4 …6mm[0.16 …0.24 in] | 40217507 |
