مجس القياس
الوصف
مجس القياس طراز A2G-FM يقيس سرعات الهواء وتدفقات الهواء في أنظمة التهوية وتكييف الهواء.
يتيح التصميم الذكي تركيبًا سهلًا جدًا داخل مواسير وقنوات التهوية القائمة.
يحتوي مجس القياس A2G-FM على 4 ... 12 فتحة (ثقوب) في كل جهة. تُفصل فتحات الضغط التفاضلي في الجهة الأمامية والخلفية عن بعضها البعض حسب التصميم، وتشكل غرفتي ضغط. يحدد طول مجس القياس عدد الفتحات. ووفقًا لطريقة الضغط التفاضلي، يتم توليد زيادة ضغط ديناميكية، تُسمى ضغط بيتوت، عند الجهة الأمامية من مجس القياس. داخل مجس القياس، يتم متوسط الضغوط المطبقة على فتحات الضغط التفاضلي ثم يتم تغذيتها إلى عداد التدفق الحجمي عبر وصلات خراطيم منفصلة.
تُمكّن وظيفة المتوسط المجس من تصحيح ملفات التدفق المتداخلة بشكل أفضل، والتي تحدث كثيرًا في شبكة قنوات الهواء،

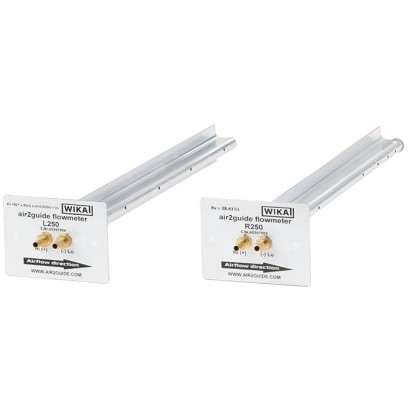

مجس القياس، طراز A2G-FM
وبالتالي قياس تدفق الهواء بدقة أكبر مقارنةً بالقياس بنقطة واحدة. يتيح الشكل الفريد للمجس إجراء القياس حتى عند سرعات هواء منخفضة جدًا تصل إلى 1.0 m/s.
بالاقتران مع عداد تدفق الهواء طراز A2G-25، يتيح ذلك للمستخدم جهاز قياس تدفق هواء دقيقًا وفعّالًا من حيث التكلفة.
وبالتكامل مع وحدة التحكم PID طراز A2G-100، يمكن توفير تحكم في تدفق الهواء عالي الكفاءة وسهل الضبط جدًا لأنظمة التهوية وتكييف الهواء.
يتوفر مجس القياس بنسختين مختلفتين، اعتمادًا على المتطلبات وظروف التركيب. تُستخدم النسخة R لمواسير التهوية الدائرية، بينما تُستخدم النسخة L لقنوات التهوية المستطيلة.
المزايا
- قياس متعدد النقاط للمتوسطات لضمان دقة عالية
- مناسب لسرعات الهواء المنخفضة تصل إلى 1 م/ث
- سهل التركيب جداً
- متاح بنسختين: للأنابيب التهوية الدائرية (النسخة R) لمجاري التهوية المستطيلة (النسخة L)
- لأنابيب التهوية الدائرية (النسخة R)
- لمجرى تهوية مستطيل (نسخة L)
الأسئلة والأجوبة
ما الذي يقيسه مجس A2G-FM؟
يقيس سرعات الهواء وتدفقات الهواء في أنظمة التهوية وتكييف الهواء، وفق مبدأ الضغط التفاضلي (ضغط بيتوت) مع متوسط الضغوط عبر نقاط قياس متعددة.
ما مدى دقة القياس؟
تبلغ دقة القياس 2.0 %، وتحسّن وظيفة المتوسط تصحيح ملفات التدفق المتداخلة مقارنةً بالقياس بنقطة واحدة.
ما أدنى سرعة هواء يمكن للمجس قياسها؟
يتيح الشكل الفريد للمجس إجراء القياس حتى عند سرعات هواء منخفضة تصل إلى 1.0 m/s.
ما الفرق بين نسختي R و L؟
تُستخدم النسخة R لمواسير التهوية الدائرية، بينما تُستخدم النسخة L لقنوات التهوية المستطيلة، حسب المتطلبات وظروف التركيب.
ما نطاق درجة حرارة الوسط؟
يعمل المجس في وسط بدرجة حرارة من 5 … 95 °C.
ما هي وصلات الضغط؟
وصلات من نحاس بقطر Ø 4.8 mm بشوكات لأنابيب بقطر داخلي 4 mm، بوصلتي ضغط عالٍ وضغط منخفض تغذّيان عداد التدفق الحجمي عبر خراطيم منفصلة.
مع أي أجهزة يمكن استخدام المجس؟
بالاقتران مع عداد تدفق الهواء طراز A2G-25 يوفر جهاز قياس تدفق هواء دقيقًا وفعّالًا من حيث التكلفة، ومع وحدة التحكم PID طراز A2G-100 يتيح تحكمًا عالي الكفاءة في تدفق الهواء لأنظمة التهوية وتكييف الهواء.
هل يتوفر المجس بموافقات انفجار أو شهادات سلامة؟
لا تتضمن البيانات المتاحة أي موافقات انفجار أو شهادات لهذا الطراز.
اجمع A2G-FM لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
- التطبيقVolume flow measurement in rectangular ventilation ducts
- طول المجس بالملّيمتر—
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
| الطراز | A2G-FM |
| السلسلة | A2G |
| النوع الفرعي | Pitot tube probe |
| قطر الأنبوب | 80 mm |
| الدقة | 2 % |
| وصلة العملية | Ø 4.8 mm brass with barbs for pipes with inner diameter 4 mmHigh pressure-Low pressure |
| درجة حرارة العملية | +5…+95 °C |
| تقنية القياس | variable_area |
| مادة الأجزاء الملامسة | T3015 aluminium, Sheet steel, Polyurethane foam |
| لغات ورقة البيانات | EN, DE |
| Version | |
|---|---|
| Version R | For circular ventilation pipes |
| Available in the standard sizes of Ø80 mm…1,500 mm[3 …59in] The diameter of the ventilation pipe in mmcorresponds to the length of the measuring probe. | |
| Version L | For rectangular ventilation ducts |
| 200 …1,500 mm[8 …59in] (in 50 mmincrements [2 in]) Other sizes of measuring probe on request. The depth of the ventilation duct corresponds to the length of the measuring probe. | |
| Accuracy | ±2% |
| Process connection | Ø4.8 mm[0.2 in] brass with barbs for pipes with inner diameter 4 mm[0.2 in] (→ see "Accessories") + High pressure - Low pressure |
| Material | |
| Sensor | T3015 aluminium |
| Mounting plate | Sheet steel |
| Sealing | Polyurethane foam |
| Relative humidity | 0 …95%r.h., non-condensing |
| Permissible medium temperature | 5 …95°C[41 …203 °F] |
| Mounting | Via two screw holes with Ø5.0 mm[0.2 in] Sizes ≥ 350 mm[14 in] have a Ø6.0 mm[0.2 in] bolt, washer and nut attached to the other end of the measuring probe to stabilise the measuring probe. |
| Weight | On request |
| Duct height in mm[in] | Optimum number of measuring probes | Number of T-connectors |
|---|---|---|
| 150 …300 [6 …12] | 1 | 0 |
| 350 …600 [14 …24] | 2 | 2 |
| 700 …900 [28 …35] | 3 | 4 |
| 1,000 …1,200 [39 …47] | 4 | 6 |
| 1,300 …1,500 [51 …59] | 5 | 8 |
| Description | Order number | |
|---|---|---|
| T-connector | 40407383 | |
| Measuring hoses | ||
| PVC hose, inner diameter 4 mm, roll at 25m | 40217841 | |
| Silicone hose, inner diameter 4 mm, roll at 25m | 40208940 |
