WIKA · قياس الضغط · العائلة A2G
مفتاح ضغط تفاضلي
مفتاح ضغط تفاضلي معتمد UL لمراقبة فلاتر الهواء والمراوح والصمامات المخمدّة (dampers) ودارات تبريد الهواء الصناعية، لحماية ملفات التسخين من السخونة الزائدة.
النطاق
20…5000 Pa
الدقة
±1% to ±5%
الحماية
IP54
CERoHSREACHULCSAUL 508CSA C22.2 No.14
السعر
حسب الطلب
يعتمد على التكوين
الوصف
يُستخدم مفتاح الضغط التفاضلي طراز A2G-42 لمراقبة الضغط التفاضلي والضغط الزائد والفراغ (التفريغ) للهواء والغازات الأخرى غير القابلة للاشتعال وغير المسببة للتآكل. ومن مجالات التطبيق الممكنة التحكم في تدفقات الهواء ومراقبة تلوث المرشحات في أنظمة التكييف والتبريد HVAC/R، وكذلك مراقبة دوائر الهواء الصناعية.
يتم ضبط نقطة التبديل عبر مقياس دقيق داخلي.

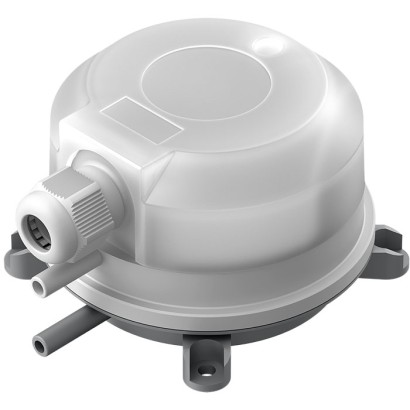

مفتاح الضغط التفاضلي، طراز A2G-42
المزايا
- اعتماد UL و CSA
- سهل التركيب والتجميع
- دقة عالية
- هيكل متين وتصميم وظيفي: وصلة كابل عكسية لتركيب مرن (3 x 120°)
- التسليم يشمل ملحقات التوصيل
الأسئلة والأجوبة
ما هو نطاق الضغط الذي يقيسه طراز A2G-42؟
يتوفر الجهاز بتسعة نطاقات قياس من 20 … 200 Pa حتى 1000 … 5000 Pa، ويُستخدم أيضًا لقياس الضغط الزائد والفراغ (التفريغ).
ما مدى دقة الجهاز؟
تبلغ الدقة ±1% إلى ±5% من نطاق القياس، وبحد أدنى ±5 Pa، حسب النطاق المختار.
ما نوع وصلات الضغط في الجهاز؟
يحتوي الجهاز على وصلتي أنبوب بلاستيكي بقطر خارجي 6.0 mm، ويُسلَّم مع ملحقات التوصيل.
ما الوسائط المتوافقة مع الجهاز؟
الجهاز مناسب للهواء والغازات غير القابلة للاشتعال وغير المسببة للتآكل؛ والأجزاء المبللة مصنوعة من Silicone والهيكل من البلاستيك.
ما حدود درجة الحرارة التي يعمل الجهاز عندها؟
يعمل الجهاز ضمن درجة حرارة محيطة ودرجة حرارة وسط تتراوحان بين -20 … +60 °C.
ما درجة الحماية من الغبار والماء؟
تصنيف الحماية IP54.
هل يحمل الجهاز اعتمادات للاستخدام الصناعي؟
نعم، يحمل اعتمادَي UL 508 وCSA C22.2 No.14، بالإضافة إلى CE وRoHS وREACH.
ما الذي يميز A2G-42 عن الطُرز المجاورة؟
يتميز بوجود اعتمادي UL وCSA، وبنقطة تبديل قابلة للضبط عبر مقياس دقيق داخلي، ووصلة كابلات قابلة للعكس تتيح تركيبًا مرنًا بثلاثة اتجاهات (3 × 120 درجة).
المُهيِّئ · خطوة بخطوة
اجمع A2G-42 لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
الخطوة 1 من 3
تهيئتك
- نوع القياسDifferential pressure switch wit UL-approval
- وحدةPa
- نطاق المقياس—
- تصميم لوحة الواجهةstandard air2guide
- الملحقات—
- الشهادات—
- معلومات إضافية للطلبWithout
اقتراح الذكاء الاصطناعي حسب المعايير
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
التعريف
| الطراز | A2G-42 |
| السلسلة | A2G |
| النوع الفرعي | Differential pressure switch |
نطاق القياس
| نطاق الضغط | 20…200 Pa · 20…300 Pa · 30…400 Pa · 50…500 Pa · 100…1000 Pa · 200…1000 Pa · 500…2500 Pa · 1000…4000 Pa · 1000…5000 Pa |
دقة القياس
| فئة الدقة | ±1% to ±5%, min. ±5 Pa |
ظروف العملية
| وصلة العملية | Plastic pipe connection, 6.0 mm external diameter2 plastic pipe connection pieces, Ø 6.0 mmplastic pipe connection pieces, external diameter 6.0 mm |
| درجة حرارة العملية | −20…+60 °C |
الخصائص الكهربائية
| وصلة كهربائية | Tab terminals 6.3 x 0.8 mm, screw terminals, reversible cable gland M20x1.5 or NPT1/2 |
| وظيفة التبديل | Adjustable switch point via internal precision scale |
| نقاط التبديل | 1 |
المواد
| مادة العلبة | Plastic |
| مادة الأجزاء الملامسة | Silicone |
بيئة التشغيل
| حرارة المحيط | −20…+60 °C |
| تصنيف IP | IP54 |
| الوزن | 0.15 kg |
الشهادات والموافقات
| الشهادات | CERoHSREACHULCSAUL 508CSA C22.2 No.14 |
تفاصيل إضافية
| لغات ورقة البيانات | EN |
جداول من ورقة البيانات
Differential pressure switch, model A2G-42
| Operating pressure range | Pressure range | Switch differential 1) | Accuracy |
|---|---|---|---|
| 20 ... 200 Pa [0.08 ... 0.8 inWC] | 10 Pa [0.04 inWC] | ±5 %, min.±5 Pa [0.02 inWC] | |
| 20 ... 300 Pa [0.08 ... 1.2 inWC] | 10 Pa [0.04 inWC] | ±5 %, min.±5 Pa [0.02 inWC] | |
| 30 ... 400 Pa [0.12 ... 1.6 inWC] | 15 Pa [0.06 inWC] | ±5 %, min.±5 Pa [0.02 inWC] | |
| 50 ... 500 Pa [0.2 ... 2.0 inWC] | 20 Pa [0.08 inWC] | ±2.5 %, min.±5 Pa [0.02 inWC] | |
| 100 ... 1,000 Pa [0.4 ... 4.0 inWC] | 50 Pa [0.2 inWC] | ±2.5 %, min.±5 Pa [0.02 inWC] | |
| 200 ... 1,000 Pa [0.8 ... 4.0 inWC] | 100 Pa [0.4 inWC] | ±1 %, min.±5 Pa [0.02 inWC] | |
| 500 ... 2,500 Pa [2.0 ... 10.0 inWC] | 150 Pa [0.6 inWC] | ±1% | |
| 1,000 ... 4,000 Pa [4.0 ... 16.0 inWC] | 250 Pa [1.0 inWC] | ±1% | |
| 1,000 ... 5,000 Pa [4.0 ... 20.0 inWC] | 250 Pa [1.0 inWC] | ±1% | |
| Process connection | 2 plastic pipe connection pieces (P1 and P2), external diameter 6.0 mm[0.23 in]: P1 for connection to higher pressure (marked +) | ||
| Maximum operating pressure | 10 kPa for all pressure ranges | ||
| Electrical connection | ■ Up to max. 1.0 A (0.4) / AC 250 V, 50 ... 60 Hz with tab terminals 6.3 x 0.8 mm[0.24 x 0.03 in] and screw terminals separately enclosed ■ Gold-plated for low voltages with tab terminals 6.3 x 0.8 mm[0.24 x 0.03 in] and screw terminals separately enclosed | ||
| Switching power | |||
| Standard | Max. 1.0 A (0.4 A) / AC 250V / 50-60 Hz | ||
| Low-voltage | Max. 0.1 A / DC 24V | ||
| Switching cycles | 1,000,000 | ||
| Standard accessories | ■ 2 duct connectors ■ 2 mPVChose, Ø6mm[Ø0.24 in] ■ 4 self-tapping screws Ø3x10 mm[0.39 in] | ||
| Medium | Air, non-combustible and non-aggressive gases | ||
| Medium temperature range | -20 ...+60 °C [-4 ...+140 °F] | ||
| Ambient temperature range | -20 ...+60 °C [-4 ...+140 °F] | ||
| Storage temperature range | -40 ...+85 °C [-40 ...+185 °F] | ||
| Ingress protection | ■ IP54 with cable gland M20x1.5 ■ IP54 with cable conduit NPT1/2 ■ IP54 with cap nut conduit AF20 | ||
| Case | |||
| Diaphragm | Silicone, free of gas emissions Other materials on request. | ||
| Housing | Plastic | ||
| Fitting method | ■ Mounted directly ■ Bracket 4201/4202/4281/4282 | ||
| Adjuement knob | ■ Scale in Pascal and inWC ■ Scale in mbar ■ Scale in Pascal | ||
| Weight | 150 g [0.33 lb] |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| UL 508 and CSA C22.2 No.14 Industrial control equipment | USA and Canada |
القطاع
التدفئة / المرافق
مراقبة مرشحات الهواء والمراوح ومخمدات الهواء ودوائر التبريد الصناعي بالهواء · حماية ملفات التسخين من ارتفاع درجة الحرارة
