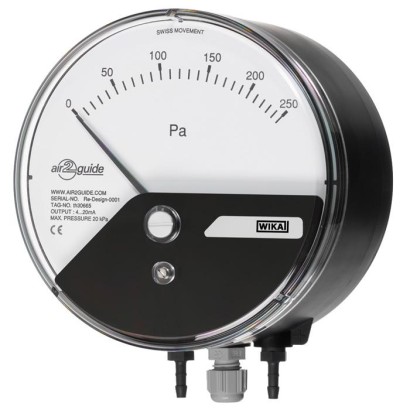

مقياس ضغط تفاضلي بإشارة خرج كهربائية
الوصف
مقياس فرق الضغط طراز A2G-15 مع إشارة خرج كهربائية يُستخدم لمراقبة فرق الضغط في تطبيقات التهوية وتكييف الهواء. تغطي مجالات القياس من 0 … 100 Pa إلى 0 … 6,000 Pa. ويمكن توفير مجالات قياس مركّبة من -50 … +50 Pa إلى -3,000 … +3,000 Pa.
تُمكّن إشارات الخرج الكهربائية لكل من متغيري القياس (DC 0 ... 10 V أو 4 ... 20 mA) من إجراء التوصيل المباشر إلى أنظمة التحكم أو نظام أتمتة المباني.
يضمن التصميم المنفصل لغرفة القياس ومنطقة العرض عدم ترسّب الشوائب من هواء العملية على الجزء الخلفي من الزجاج.
يتوفر مقياس فرق الضغط بدرجتي حماية ضد دخول الأتربة والماء IP54 وIP65، وكذلك في نسختين مختلفتين للتركيب.
المزايا
- إشارة الخرج الكهربائية DC 0 … 10 V (ثلاثية الأسلاك) أو 4 … 20 mA (ثنائية الأسلاك)
- تركيب بسيط وسريع عبر الإطار الملولب
- بنية منفصلة لغرفة القياس ونطاق المقياس
- عنصر إحكام مدمج للتثبيت المباشر في قناة تهوية أو لوحة أجهزة
- متاح كنسخة مدمجة أو إضافية
الأسئلة والأجوبة
ما هي مجالات قياس الضغط المتوفرة لمقياس A2G-15؟
تتوفر مجالات من 0 … 100 Pa إلى 0 … 6,000 Pa، وكذلك مجالات مركّبة من -50 … +50 Pa إلى -3,000 … +3,000 Pa.
ما دقة القياس؟
دقة القياس من الصنف 3.0 وفق المعيار EN 837.
ما نوع وصلة العملية؟
وصلة ملولبة أنثوية G ⅛.
ما هي إشارات الخرج المتاحة وكيف يتم التوصيل؟
إشارة DC 0 … 10 V بتوصيل ثلاثي الأسلاك أو 4 … 20 mA بتوصيل ثنائي الأسلاك، مع تغذية DC 15 … 35 V وتوصيل كهربائي عبر كابل gland M12، مما يتيح التوصيل المباشر بأنظمة التحكم أو أتمتة المباني.
هل يناسب المقياس هواء التهوية الذي قد يحتوي شوائب؟
نعم؛ فالتصميم المنفصل لغرفة القياس ومنطقة العرض يمنع ترسّب الشوائب من هواء العملية على الجزء الخلفي من الزجاج.
ما هي درجات حرارة التشغيل المسموح بها؟
درجة حرارة الوسط من -16 … +50 °C، ودرجة الحرارة المحيطة من -30 … +80 °C.
ما مستوى الحماية ضد دخول الأتربة والماء؟
يتوفر المقياس بدرجتي حماية IP54 وIP65.
ما الفرق بين نسختي التركيب؟
يتوفر الطراز A2G-15 كنسخة مدمجة (built-in) أو نسخة إضافية (add-on)، مع عنصر إحكام مدمج يسمح بالتركيب المباشر في قناة تهوية أو لوحة أجهزة عبر الإطار الملولب.
| الطراز | A2G-15 |
| السلسلة | A2G |
| النوع الفرعي | Differential pressure gauge with electrical output |
| نطاق الضغط | 0…100 Pa · 0…6000 Pa · -50…50 Pa · -3000…3000 Pa |
| فئة الدقة | 3.0 |
| معيار الدقة | EN 837 |
| وصلة العملية | G ⅛ female thread |
| درجة حرارة العملية | −16…+50 °C |
| إشارة الخرج | 4-20 mA · 0-10 V · DC 0 ... 10 V, 3-wire · 4 ... 20 mA, 2-wire |
| التغذية | DC 15 ... 35 V |
| وصلة كهربائية | Cable gland M12 |
| مادة العلبة | Plastic, glass-fibre reinforced |
| مادة الأجزاء الملامسة | EPDM, Silicone |
| مادة الإحكام | EPDM, Silicone |
| حرارة المحيط | −30…+80 °C |
| تصنيف IP | IP54/IP65 |
| الوزن | 0.255 kg |
| الشهادات | RoHSEMCEN 10204 2.2EN 10204 3.1EN 837 |
| قطر القرص | 110 mm |
| لغات ورقة البيانات | EN, DE |
| Basic information | |
|---|---|
| Version | ■ Standard version ■ Silicone-free version |
| Nominal size | 110 [4.33 in] |
| Measuring range | ■ 0 …100 Pa to 0 …6,000 Pa ■ -50 …+50 Pa to -3,000 …+3,000 Pa Other compound measuring ranges on request |
| Unit | ■ Pa ■ kPa ■ inWC ■ mmWC ■ mbar |
| Scale | ■ Single scale ■ Dual scale |
| Accuracy class | |
| Span ≥ 250 Pa | 3.0 |
| Span < 250 Pa 1) | 5.0 |
| Process connection | G⅛female thread, threaded pressure connection for measuring hoses with inner diameter 4 ... 6 mm[0.16 ... 0.24 in] → see 'Accessories and spare parts' |
| Movement | Contact-free transmission (SWISS MOVEMENT) |
| Output signal | ■ DC 0 …10V, 3-wire ■ 4 …20mA, 2-wire |
| Auxiliary power U B | DC15…35V |
| Electrical connection | Cable gland M12 |
| Materials | |
| Case components | ■ Plastic, glass-fibre reinforced ■ Without |
| Separating diaphragm | ■ Silicone ■ EPDM (with silicone-free version) |
| Window | Polycarbonate (UV stabilised) |
| Dial | Aluminium |
| Pointer | Plastic, black |
| Mark pointer | ■ Without ■ Plastic, red |
| Medium | ■ Air ■ Non-flammable and non-aggressive gases |
| Max. operating pressure (static pressure) | 20 kPa |
| Ingress protection per IEC/EN 60529 | ■ IP54 ■ IP65 |
| Weight (pressure measuring system) | 255 g [0.52 lb] |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCDirective | ||
| RoHS directive |
| Logo | Description | Region |
|---|---|---|
| PAC Kazakhstan Metrology, measurement technology | Kazakhstan | |
| - | PAC Ukraine Metrology, measurement technology | Ukraine |
| Certificates | ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof, indica- tion accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indi- cation accuracy, calibration certificate) ■ Measurement report per EN 837 |
|---|
عرض الكل (5)
| Model | Description | Order number |
|---|---|---|
| Process connections | ||
| Threaded pressure connection, straight, Ø4... 6 mm[0.16 …0.24 in] | 40423607 | |
| Threaded pressure connection, angled, Ø4... 6 mm[0.16 …0.24 in] | 40423526 | |
| With mounting thread G⅛for pipes 6.35 mm/¼" | 40232867 | |
| Combi hose connection for pressure measuring hoses Ø4...7mm [0.16 ... 0.28 in] | 40232484 | |
| Static duct probes with combi hose connection for pressure measuring hoses Ø 4 …7mm[0.16 …0.28 in] | ||
| Insertion length 100 mm[3.94 in] | 40232981 | |
| Insertion length 150 mm[5.91 in] | 40232999 | |
| Insertion length 200 mm[7.87 in] | 40233006 | |
| Measuring hoses | ||
| PVC hose, inner diameter 4 mm[0.16 in], roll of 25 m[82 ft] | 40217841 | |
| PVC hose, inner diameter 6 mm[0.24 in], roll of 25 m[82 ft] | 40217850 | |
| Silicone hose, inner diameter 4 mm[0.16 in], roll of 25 m[82 ft] | 40217906 | |
| Silicone hose, inner diameter 6 mm[0.24 in], roll of 25 m[82 ft] | 40217914 | |
| Duct connectors for measuring hoses Ø 4 …6mm[0.16 …0.24 in] | 40217507 | |
| Weather protection | 40241564 |
