وحدة تحكم PID
الوصف
يُعد A2G-100 وحدة تحكم PID متعددة الوظائف للتحكم في الضغط التفاضلي أو التحكم في تدفق الهواء، وقد تم تطويره خصيصًا لتلبية متطلبات صناعة تكييف الهواء والتهوية.
تُمكّن وحدة التحكم PID هذه من إجراء تحكم مستمر في الضغط أو التحكم في تدفق الهواء لمراوح EC أو أنظمة الحجم الهوائي المتغير (أنظمة VAV) أو مخمدات/بوابات التهوية. يتم تحقيق التحكم في تدفق الهواء من خلال إدخال ثابت المروحة الخاص بالشركة المصنّعة KFAN في قائمة بدء التشغيل أو من خلال استخدام مجس القياس طراز A2G-FM.
للموافقات الإضافية، راجع الصفحة 4

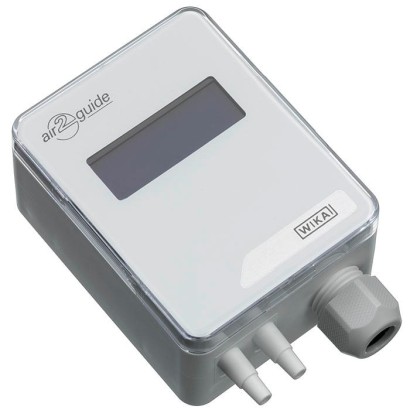

وحدة تحكم PID، طراز A2G-100
يتم توصيل خرج التحكم 0 ... 10 V أو 4 ... 20 mA كإشارة تحكم مباشرةً إلى مروحة تهوية EC أو إلى محوّل التردد (FI). تعرض شاشة LC سطرين اتجاه خرج التحكم والقيمة المقاسة الحالية في آنٍ واحد. وهي توفر إشارات خرج كهربائية تماثلية بقيمة 0 ... 10 V أو 4 ... 20 mA، ويمكن ضبطها بواسطة المشغّل عبر وصلة (jumper) داخل الجهاز. وبشكل اختياري، يتوفر الجهاز مع ضبط تلقائي لنقطة الصفر.
المزايا
- يمكن ضبط جميع المعاملات عبر القائمة
- شاشة عرض LC بسطرين لقراءة واضحة جداً
- تركيب وتشغيل بسيطان وسريعان
- خالٍ من الصيانة
- أقصى ضغط تشغيل 25 kPa
الأسئلة والأجوبة
ما هي نطاقات قياس الضغط التفاضلي المتوفرة؟
يتوفر الجهاز بنطاقين: 0 … 2500 Pa و0 … 7000 Pa.
ما هي إشارات الخرج التي يدعمها الجهاز؟
يدعم خرجًا تماثليًا بقيمة DC 0 ... 10 V أو 4 ... 20 mA بتوصيل ثلاثي الأسلاك (3-wire)، ويمكن اختيار الإشارة بواسطة وصلة (jumper) داخل الجهاز.
ما هو مصدر التغذية المطلوب؟
يعمل الجهاز بتغذية AC 24 V أو DC 24 V مع سماحية ±10 %.
ما هو أقصى ضغط تشغيلي وأقصى ضغط عملي؟
الحد الأقصى لضغط التشغيل هو 25 kPa، وأقصى ضغط عملي هو 0.25 bar.
ما هي مواد الأجزاء الملامسة للوسط؟
الأجزاء الملامسة للوسط مصنوعة من ABS وPVC، والتوصيل يتم عبر فوهة (ABS) بتركيب سفلي لخراطيم بقطر داخلي 4 mm أو 6 mm.
ما هي درجات الحرارة المسموح بها؟
يمكن استخدام الجهاز عند درجة حرارة وسط من -10 … +50 °C ودرجة حرارة محيطة من -20 … +70 °C.
هل الجهاز مناسب للمناطق الخطرة؟
لا تتوفر شهادات حماية من الانفجار لهذا الطراز؛ الشهادات المتاحة هي CE وRoHS وEAC وKazInMetr وMTSCHS.
ما الذي يميز A2G-100 عن غيره؟
إنه وحدة تحكم PID متعددة الوظائف مخصصة لأنظمة التهوية وتكييف الهواء: تعرض شاشة LC من سطرين اتجاه خرج التحكم والقيمة المقاسة في آنٍ واحد، ويمكن ضبط جميع المعاملات عبر القائمة، وهي خالية من الصيانة.
| الطراز | A2G-100 |
| السلسلة | A2G |
| النوع الفرعي | PID controller |
| نطاق التدفق | 0…2500 Pa · 0…7000 Pa |
| الدقة | 1.5 % |
| وصلة العملية | Connecting nozzle (ABS), lower mount, for hoses with inner diameter 4 mm or 6 mm |
| درجة حرارة العملية | −10…+50 °C |
| أقصى ضغط للعملية | 0.25 bar |
| إشارة الخرج | DC 0 ... 10 V, 3-wire · 4 ... 20 mA, 3-wire |
| التغذية | AC 24 V or DC 24 V ±10 % |
| مادة الأجزاء الملامسة | ABS, PVC |
| حرارة المحيط | −20…+70 °C |
| تصنيف IP | IP54 |
| الوزن | 0.15 kg |
| الشهادات | CERoHSEACKazInMetrMTSCHS |
| لغات ورقة البيانات | EN |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective ■ RoHS directive | European Union | |
| EAC (option) EMCdirective | Eurasian Economic Community | |
| KazInMetr (option) Metrology, measurement technology | Kazakhstan | |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
