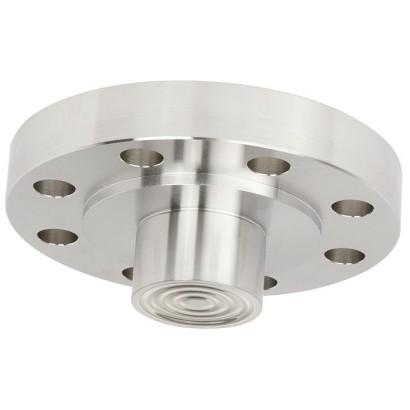

حاجز غشائي مع وصلة توصيل بالفلنجة
الوصف
تُستخدم أغطية/حواجز الغشاء (Diaphragm seals) لحماية أجهزة قياس الضغط في التطبيقات التي تتعامل مع وسائط صعبة. في أنظمة أغطية الغشاء، يقوم غشاء غطاء الغشاء بفصل الجهاز عن الوسط. يتم نقل الضغط إلى جهاز القياس عبر سائل التعبئة (system fill fluid) الموجود داخل نظام غطاء الغشاء.
لتنفيذ تطبيقات العملاء التي تتطلب أداءً عاليًا، تتوفر مجموعة واسعة من التصاميم والمواد وسوائل التعبئة الخاصة بالنظام.
لمزيد من المعلومات التقنية حول أغطية الغشاء وأنظمة أغطية الغشاء، يُرجى الرجوع إلى IN 00.06 "Application, operating principle, designs".
1) Snamprogetti ® هي علامة تجارية مسجلة لصالح Saipem S.p.a.
المزايا
- شفة مع غشاء ملحوم ممتد
- سبائك فولاذية خاصة بدرجة اليوريا لتخليق اليوريا
- أبعاد وفق معيار Snamprogetti ®
الأسئلة والأجوبة
ما مدى ضغط التشغيل لهذا الحاجز الغشائي؟
المدى من 0 … 26 bar، أي ما يعادل 0 … 377 psi.
لأي وسائط صُمِّم هذا الطراز تحديدًا؟
صُمِّم للوسائط العدوانية والمتبلورة والمتآكلة والساخنة، ولأنظمة اليوريا في صناعة الأسمدة بفضل سبيكة الفولاذ الخاصة بجودة اليوريا.
ما مادة الأجزاء الملامسة للوسط؟
جميع الأجزاء الملامسة للوسط مصنوعة من Stainless steel 1.4466، وهو فولاذ مقاوم لبيئة اليوريا.
ما نوع وصلة العملية المتوفرة؟
وصلة الفلنجة وفق المعيار ASME B16.5.
هل يمكن تركيبه على خطوط أنابيب سميكة أو معزولة؟
نعم، فالغشاء الممتد الملحوم بالفلنجة يجعله مناسبًا للخطوط والأوعية ذات الجدران السميكة أو المغطاة بعزل حراري.
ما الوثائق التي تثبت جودة المواد؟
متوفر شهادتان وفق EN 10204 2.2 وEN 10204 3.1.
ما الذي يميّزه عن باقي طرازات عائلة 990؟
يمتاز بغشاء ممتد ملحوم بتصميم فلنجة وأبعاد وفق معيار Snamprogetti ®، ما يجعله الخيار الخاص بتطبيقات اليوريا.
| الطراز | 990.48 |
| السلسلة | 990 |
| النوع الفرعي | Diaphragm seal |
| نطاق الضغط | 0…26 bar · 0…377 psi |
| وصلة العملية | ASME B16.5 |
| درجة حرارة العملية | ≤ +400 °C |
| مادة العلبة | Stainless steel 1.4404, Stainless steel 1.4466 |
| مادة الأجزاء الملامسة | Stainless steel 1.4466 |
| الشهادات | EN 10204 2.2EN 10204 3.1 |
| لغات ورقة البيانات | EN, DE |
| Model 990.48 | Standard | Option |
|---|---|---|
| Pressure/temperature operating limit | 26 bar [377 psi] / 180 °C [356 °F] | on request |
| Material | see material design page 3 | Material test according to SnamProgetti specification CR.UR.510 rev.3 by RTM Breda Srl. |
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m²) | ■ Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m 2 ) ■ Oil and grease free per ASTM G93-03 level C and ISO 15001 (< 66 mg/m²) |
| Origin of wetted parts | International | ■ EU ■ CH ■ USA |
| Connection to the measuring instrument | Axial adapter | Axial adapter with G½, G¼, ½NPTor ¼NPT(female) |
| Type of mounting | Direct mounting | ■ Capillary ■ Cooling element |
| Vacuum service (see IN 00.25) | Basic service | ■ Premium service ■ Advanced service |
| Instrument mounting bracket (only for capillary option) | - | ■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe Ø20 ... 80 mm, steel (see data sheet AC 09.07) |
| Upper body of diaphragm seal | Wetted parts |
|---|---|
| Stainless steel 1.4404 | Stainless steel 1.4466 ²⁾ |
| Stainless steel 1.4466 | Stainless steel 1.4466 ²⁾ |
| Material | Unified numbering system (UNS) |
|---|---|
| Stainless steel 316L (1.4404 or 1.4435) | S31603 |
| Stainless steel 904L (1.4539) | N08904 |
| Stainless steel 321 (1.4541) | S32100 |
| Stainless steel 316Ti (1.4571) | S31635 |
| Stainless steel 1.4466 (urea grade) | S31050 |
| Duplex 2205 (1.4462) | S31803 |
| Superduplex 1.4410 | S32750 |
| Tantalum (also lining) | R05200 |
| Hastelloy C276 (2.4819) | N01276 |
| Hastelloy C22 (2.4602) | N06022 |
| Inconel 600 (2.4816) | N06600 |
| Incoloy 825 (2.4858) | N08825 |
| Inconel 625 (2.485) | N06625 |
| Monel 400 (2.4360) | N04400 |
| Nickel 200 (2.4066) | N02200 |
| Nickel 201 (2.4068) | N02201 |
| Titanium 3.7035 (class 2) | R50400 |
| Titanium 3.7235 (class 7) | R52400 |
| Zirconium GR702 | R60702 |
| Designation | Identi- fication number | Solidi- fication point | Boiling/ degradation point | Density at 25 °C | Kin.Viscosity at 25 °C | Remark |
|---|---|---|---|---|---|---|
| KN | °C | °C | g/cm³ | cSt | ||
| Silicone oil | 2 | -45 | +300 | 0.96 | 54.5 | Universal application |
| Glycerine | 7 | -35 | +240 | 1.26 | 759.6 | FDA 21 CFR 182.1320 |
| Silicone oil | 17 | -90 | +200 | 0.92 | 4.4 | Low temperatures |
| Halocarbon | 21 | -60 | +175 | 1.89 | 10.6 | Oxygen 1) and chlorine |
| Methylcyclopentane | 30 | -130 | +60 | 0.74 | 0.7 | For very low temperatures |
| High-temperature silicone oil | 32 | -25 | +400 | 1.06 | 47.1 | For high temperatures |
| Neobee® M-20 | 59 | -35 | +260 | 0.92 | 10.0 | FDA 21 CFR 172.856, 21 CFR 174.5 |
| DI water | 64 | +4 | +85 | 1.00 | 0.9 | For ultrapure media |
| Silicone oil | 68 | -75 | +250 | 0.93 | 10.3 | |
| DI water/propanol mixture | 75 | -30 | +60 | 0.92 | 3.6 | For ultrapure media |
| Medicinal white mineral oil | 92 | -15 | +260 | 0.85 | 45.3 | FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP |
عرض الكل (5)
| Maximum temperature | Maximum oxygen pressure |
|---|---|
| to 60 °C | 50 bar |
| > 60 °C to 100 °C | 30 bar |
| > 100 °C to 175 °C | 25 bar |
