حاجز غشائي (Diaphragm seal) مع وصلة ملولبة
الوصف
تُستخدم أغطية/حواجز الغشاء (Diaphragm seals) لحماية أجهزة قياس الضغط في التطبيقات التي تتعامل مع وسائط صعبة. في أنظمة أغطية الغشاء، يقوم غشاء غطاء الغشاء بفصل الجهاز عن الوسط. يتم نقل الضغط إلى جهاز القياس عبر سائل التعبئة الخاص بالنظام الموجود داخل نظام غطاء الغشاء.
لتنفيذ تطبيقات العملاء المتطلبة، تتوفر مجموعة واسعة من التصاميم والمواد وسوائل التعبئة الخاصة بالنظام.
للحصول على معلومات تقنية إضافية حول أغطية الغشاء وأنظمة أغطية الغشاء، راجع النشرة IN 00.06 "Application, operating principle, designs".

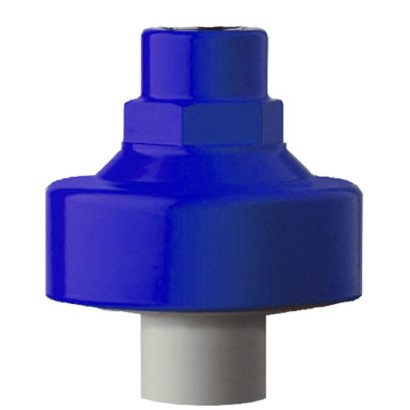

غطاء غشاء مع توصيل ملولب، الطراز 990.31
يُعد غطاء الغشاء طراز 990.31 مع توصيل ملولب في نسخة بلاستيكية مناسبًا لمجالات تطبيق متنوعة في صناعات إمدادات المياه ومعالجة مياه الصرف الصحي.
يمكن تركيب غطاء الغشاء على جهاز القياس عبر توصيل مباشر أو عبر شعيرة/أنبوب شعري مرن.
يُستخدم غطاء الغشاء من WIKA طراز 990.31 بنجاح في إنشاءات المصانع الكيميائية، وفي الطلاء الكهربائي (electroplating)، وفي تطبيقات معالجة مياه الصرف الصحي.
المزايا
- نسخة بلاستيكية بالكامل
الأسئلة والأجوبة
ما هي نطاقات الضغط المتوفرة لطراز 990.31؟
النطاقات المتاحة هي 0 … 2.5 bar و0 … 10 bar، وبالمقاييس الإمبراطورية 0 … 36 psi و0 … 145 psi.
لأي وسائط يُستخدم هذا الحاجز الغشائي؟
مصمم خصيصاً للوسائط العدوانية أو المسببة للتآكل أو التي تشكل خطراً بيئياً، وذلك بفضل تصميمه البلاستيكي بالكامل.
ما هي توصيلات العملية المتاحة؟
تتوفر وصلات ملولبة أنثوية: G ¼ female و¼ NPT female وG ½ female و½ NPT female.
ما هي مواد الأجزاء الملامسة للوسط؟
PVC-U (بدون ملدّن، رمادي RAL 7011)، أو PP (رمادي RAL 7032)، أو PVDF (أبيض مصفر غير شفاف).
ما هي حدود درجات الحرارة؟
درجة حرارة الوسط من -40 °C حتى +140 °C، ودرجة حرارة البيئة المحيطة من +10 °C حتى +40 °C.
ما هي الشهادات المعتمدة لهذا الطراز؟
الشهادات المتوفرة في البيانات الفنية هي EAC وCRN وMTSCHS.
ما الذي يميز طراز 990.31 عن باقي عائلة 990؟
يتميز بأنه نسخة بلاستيكية بالكامل مع وصلة ملولبة، مما يجعله مناسباً للوسائط العدوانية في صناعات إمدادات المياه ومعالجة مياه الصرف الصحي والطلاء الكهربائي.
| الطراز | 990.31 |
| السلسلة | 990 |
| النوع الفرعي | Diaphragm seal |
| نطاق الضغط | 0…2.5 bar · 0…10 bar · 0…36 psi · 0…145 psi |
| وصلة العملية | G ¼ female¼ NPT femaleG ½ female½ NPT femaleG1/4G1/21/4NPT1/2NPT |
| درجة حرارة العملية | −40…+140 °C |
| مادة العلبة | PP (polypropylene), glass-fibre reinforced, blue RAL 5022, PP(polypropylene), grey RAL 7032, PVDF(polyvinylidene fluoride), opaque,yellowish-white |
| مادة الأجزاء الملامسة | PVC-U (polyvinyl chloride without plasticiser), grey RAL 7011, PP (polypropylene), grey RAL 7032, PVDF (polyvinylidene fluoride), opaque, yellowish-white, PVDF (polyvinylidene fluoride), EPDM, media side with PTFE foil |
| مادة الإحكام | EPDM, media side with PTFE foil, EPDM |
| حرارة المحيط | +10…+40 °C |
| الشهادات | EACCRNMTSCHS |
| لغات ورقة البيانات | EN |
| Model 990.31 | Standard | Option |
|---|---|---|
| Pressure range | 0 ... 2,5 bar to 0 ... 10 bar [0 ... 36 psi to 0 ... 145 psi] | |
| Operating pressure and process temperature | See pressure-temperature diagrams from page 4 | |
| Origin of wetted parts | EU | - |
| Connection to the measuring instrument | ■ G¼female ■ G½female | ■ ¼NPTfemale ■ ½NPTfemale |
| Process connection | ■ G ¼ female ■ G½female | ■ ¼ NPT female ■ ½NPTfemale |
| Type of mounting | Direct mounting | Capillary |
| Instrument mounting bracket (only for capillary option) | - | ■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe outer Ø20 ... 80 mm, steel (see data sheet AC 09.07) |
| G | DN 1) | d |
|---|---|---|
| G ¼ | 20 [0.787] | 25 [0.984] |
| G½ | 25 [0.984] | 32 [1.260] |
| ¼ NPT | 20 [0.787] | 25 [0.984] |
| ½NPT | 25 [0.984] | 32 [1.260] |
| Upper body of diaphragm seal | Wetted parts | |
|---|---|---|
| Lower body of diaphragm seal | Diaphragm with sealing | |
| PP (polypropylene), glass-fibre reinforced, blue RAL 5022 | PVC-U (polyvinyl chloride without plasticiser), grey RAL 7011 PP (polypropylene), grey RAL 7032 PVDF (polyvinylidene fluoride), | EPDM, media side with PTFE foil |
| Logo | Description | Country |
|---|---|---|
| EAC (option) Pressure equipment directive | Eurasian Economic Community | |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
عرض الكل (7)
| Material | Unified numbering system (UNS) |
|---|---|
| Stainless steel 316L (1.4404 or 1.4435) | S31603 |
| Stainless steel 904L (1.4539) | N08904 |
| Stainless steel 321 (1.4541) | S32100 |
| Stainless steel 316Ti (1.4571) | S31635 |
| Stainless steel 1.4466 (urea grade) | S31050 |
| Duplex 2205 (1.4462) | S31803 |
| Superduplex 1.4410 | S32750 |
| Tantalum (also lining) | R05200 |
| Hastelloy C276 (2.4819) | N01276 |
| Hastelloy C22 (2.4602) | N06022 |
| Inconel 600 (2.4816) | N06600 |
| Incoloy 825 (2.4858) | N08825 |
| Inconel 625 (2.485) | N06625 |
| Monel 400 (2.4360) | N04400 |
| Nickel 200 (2.4066) | N02200 |
| Nickel 201 (2.4068) | N02201 |
| Titanium 3.7035 (class 2) | R50400 |
| Titanium 3.7235 (class 7) | R52400 |
| Zirconium GR702 | R60702 |
| Designation | Identi- fication number | Solidi- fication point | Boiling/ degradation point | Density at 25 °C | Kin.Viscosity at 25 °C | Remark |
|---|---|---|---|---|---|---|
| KN | °C | °C | g/cm³ | cSt | ||
| Silicone oil | 2 | -45 | +300 | 0.96 | 54.5 | Universal application |
| Glycerine | 7 | -35 | +240 | 1.26 | 759.6 | FDA 21 CFR 182.1320 |
| Silicone oil | 17 | -90 | +200 | 0.92 | 4.4 | Low temperatures |
| Halocarbon | 21 | -60 | +175 | 1.89 | 10.6 | Oxygen 1) and chlorine |
| Methylcyclopentane | 30 | -130 | +60 | 0.74 | 0.7 | For very low temperatures |
| High-temperature silicone oil | 32 | -25 | +400 | 1.06 | 47.1 | For high temperatures |
| Neobee® M-20 | 59 | -35 | +260 | 0.92 | 10.0 | FDA 21 CFR 172.856, 21 CFR 174.5 |
| DI water | 64 | +4 | +85 | 1.00 | 0.9 | For ultrapure media |
| Silicone oil | 68 | -75 | +250 | 0.93 | 10.3 | |
| DI water/propanol mixture | 75 | -30 | +60 | 0.92 | 3.6 | For ultrapure media |
| Medicinal white mineral oil | 92 | -15 | +260 | 0.85 | 45.3 | FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP |
| Maximum temperature | Maximum oxygen pressure |
|---|---|
| to 60 °C | 50 bar |
| > 60 °C to 100 °C | 30 bar |
| > 100 °C to 175 °C | 25 bar |
