WIKA · قياس الضغط · العائلة 990

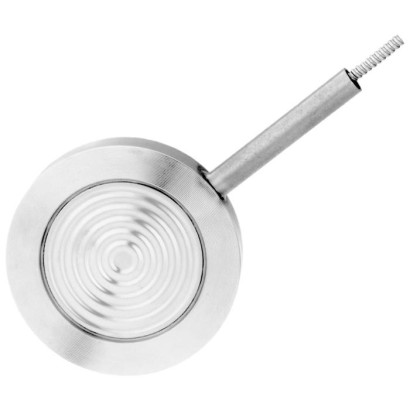

وصلة عملية ملحومة بالشفة، أختام الحجاب الحاجز

Name: وصلة عملية ملحومة بالشفة، أختام الحجاب الحاجز
Brand: WIKA

حاجز غشائي (Diaphragm seal) لوصلة شفة مع غشاء مستوٍ (flush diaphragm)، من نوع الخلية (cell-type)، للسوائل العدوانية واللزوجة والقابلة للتبلور أو للوسائط الساخنة في الصناعات العملية وتطبيقات الضغط العالي.

NACE MR0175 / ISO 15156NACE MR0103 / ISO 17945NACE MR0175/ISO 15156NACE MR0103/ISO 17945EN 10204 2.2EN 10204 3.1

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

تُستخدم أغطية/حواجز الغشاء (Diaphragm seals) لحماية أجهزة قياس الضغط في التطبيقات المتطلبة تحت ظروف صعبة. ويمكن دمج أنظمة أغطية الغشاء هذه، والتي تتكوّن من مرسل عملية (process transmitter) ومستشعر ضغط ومقياس ضغط أو مفتاح ضغط مع غطاء/حاجز غشاء، بشكل منفصل لكل تطبيق لدى العميل. ولهذا الغرض، تتوفر مجموعة واسعة من التصاميم المختلفة، ووصلات العملية، وأنواع التركيب، والمواد الملامِسة للوسط.

تتوفر نماذج أغطية الغشاء مع وصلات شِفْلان (flange connections) بسطح غشاء مستوٍ (flush) أو غشاء داخلي (internal)، بتصميم أنبوبي أو كأغطية غشاء خطّية (in-line diaphragm seals).

المزايا

من نوع الخلية المدمجة
شفة وسيطة بغشاء مسطح (متصل بالعملية)
المقاسات المعيارية والأقطار الاسمية الشائعة متوفرة
تشكيلة واسعة من المواد المختلفة ومجموعاتها
توصيل الجهاز عبر محول مانومتر شعاعي

الأسئلة والأجوبة

ما وصلات العملية المتوفرة لهذا الطراز؟

تتوفر وصلات شفة وفق المعايير DIN EN 1092-1 وASME B16.5-2017 وGOST 33259 وJIS B2220، بأقطار اسمية من DN 40 إلى DN 125 وبالمقاسات بالبوصة من 1 ½" إلى 5".

ما المواد المتاحة للأجزاء الملامِسة للوسط؟

تشمل Hastelloy C276 (2.4819) وInconel 625 (2.4856) والتنتالوم والتيتانيوم والفولاذ المقاوم للصدأ 316L/316Ti/904L وDuplex 2205 وSuperduplex 2507 وPFA وغيرها، مما يتيح مطابقة الوسط العدواني.

هل يناسب هذا الطراز البيئات التي تحتوي على كبريتيد الهيدروجين؟

نعم، يتوفر الطراز بشهادات NACE MR0175 / ISO 15156 وNACE MR0103 / ISO 17945 الخاصة بخدمات الوسائط الحاوية على H2S.

هل يمكن استخدامه في المناطق الخطرة (Ex)؟

نعم، يمكن دمجه مع الطراز 910.21 المزود بكابح لهب ذي حجم مسبق (pre-volume deflagration flame arrester) لمنطقة 0 (EPL Ga).

ما الذي يميز طراز 990.28 عن غيره في عائلة 990؟

هو حاجز غشائي من نوع الخلية (cell-type) بوصلة شفة وغشاء مستوٍ، مصمم بشكل مدمج للتطبيقات ذات الضغط العالي والوسائط الصعبة، مع إمكانية توصيل الجهاز عبر محوّل قياس شعاعي.

ما شهادات فحص المواد المتوفرة؟

تتوفر شهادات EN 10204 2.2 وEN 10204 3.1.

التعريف

الطراز	990.28
السلسلة	990
النوع الفرعي	Diaphragm seal with flange connection, cell-type

دقة القياس

مستوى السلامة الوظيفية (SIL)

SIL

ظروف العملية

وصلة العملية	DIN EN 1092-1ASME B16.5-2017GOST 33259JIS B2220DN 40DN 50DN 80DN 100DN 1251 ½"2"3"4"5"DN 40ADN 50ADN 80ADN 100A
درجة حرارة العملية	≤ +400 °C

المواد

مادة العلبة

Stainless steel 1.4404 (316L), Titanium grade 7 (3.7235)

مادة الأجزاء الملامسة

Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Incoloy 825 (2.4858), Monel 400 (2.4360), Nickel 200 (2.4066), Nickel 201 (2.4068), Titanium grade 2 (3.7035), Titanium grade 11 (3.7225), Tantalum, ECTFE, Gold, Stainless steel 1.4404 / 1.4435 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), Duplex 2205 (1.4462), Superduplex 2507 (1.4410), PFA (perfluoroalkoxy), Wikaramic®, PFA (perfluoroalkoxy), FDA, PFA (perfluoroalkoxy), anti-static, Wikaramic, Stainless steel 1.4404 (316L), Titanium grade 7 (3.7235)

الشهادات والموافقات

الشهادات	NACE MR0175 / ISO 15156NACE MR0103 / ISO 17945EN 10204 2.2EN 10204 3.1
حماية الانفجار	Model 910.21 with pre-volume deflagration flame arrester for zone 0 (EPL Ga)

تفاصيل إضافية

لغات ورقة البيانات

جداول من ورقة البيانات

Data sheet number	Title
IN 00.06	Diaphragm seals and diaphragm seal systems, application - functionality - design
IN 00.25	Diaphragm seal systems for vacuum processes
IN 00.21	General information about NACE standards for sour gas applications
IN 00.41	Specifications of oil- and grease-free instruments

Basic information for diaphragm seal systems

Version	Diaphragm seal with flange connection, cell-type
Other versions	■ Per NACE 1) MR0175 / ISO 15156, use in H ₂ S-containing environments in oil and gas production ■ Per NACE 1) MR0103 / ISO 17945, metals resistant to hydrogen sulphide stress crack - ing ■ With pre-volume deflagration flame arrester 2) for mounting to zone 0 (EPL Ga); model 910.21; see data sheet AC 91.02
Pressure range	The maximum permissible operating pressure must be determined individually for each diaphragm seal system. It is dependent on the operating temperature, the process connec- tion, the joining method, the system fill fluid and the mounted measuring instrument.
Connection to the instrument	Suitable connection adapter to the instrument (e.g.G½, G¼, ½NPTor ¼NPT)
Mounting type	Capillary with handling tube
Vacuum service 3)	■ Basic service ■ Advanced service ■ Premium service

Process connection
Standard 1)	■ DIN EN 1092-1 ■ ASME B16.5-2017 ■ GOST 33259 ■ JIS B2220
Size
DIN EN 1092-1	■ DN 40 ■ DN 100	■ DN 50 ■ DN 125	■ DN 80
ASME B16.5-2017	■ 1 ½" ■ 4"	■ 2" ■ 5"	■ 3"
GOST 33259	■ DN 40 ■ DN 100	■ DN 50 ■ DN 125	■ DN 80
JIS B2220	■ DN 40A ■ DN 100A	■ DN 50A	■ DN 80A

Process connection

Sealing geometry
DIN EN 1092-1	■ Form B1 ■ Form A ■ Form B2 ■ Form C (tongue)	■ Form D (groove) ■ Form E (spigot) ■ Form F (recess)
ASME B16.5-2017	■ RF 125 ... 250 AA ■ RFSF ■ Flat face ■ Small tongue ■ Small male face ■ Small groove	■ Small female face ■ Large tongue ■ Large male face ■ Large groove ■ Large female face ■ RJF groove
GOST 33259	■ Type B ■ Type A (flat face) ■ Type C (tongue)	■ Type D (groove) ■ Type E (spigot, male face) ■ Type F (recess, female face)
JIS B2220	RF
Wetted parts	Diaphragm and raised face →See tables below for material selection
Origin of wetted parts	■ International ■ Exclusively from EU, CH, GB, US, CA
Level of cleanliness of wetted parts 2)	■ Oil- and grease-free perWIKA specification (< 1,000 mg/m 2 ) ■ Oil- and grease-free per ASTM G93-03 level D (< 220 mg/m 2 )

عرض الكل (17)

Material combination	Maximum permissible temperature 1) in °C [°F]
	Wetted parts
Diaphragm seal Stainless steel 1.4404 (316L)	Stainless steel 1.4404 / 1.4435 (316L)	400 [752]
Hastelloy C22 (2.4602) 2)	260 [500]
Hastelloy C276 (2.4819) 2) 3)	400 [752]
Inconel 600 (2.4816) 2)	400 [752]
Inconel 625 (2.4856) 2)	400 [752]
Incoloy 825 (2.4858) 2)	400 [752]
Monel 400 (2.4360) 2)	400 [752]
Nickel 200 (2.4066) 2)	260 [500]
Nickel 201 (2.4068) 2)	260 [500]
Titanium grade 2 (3.7035) 2)	150 [302]
Titanium grade 11 (3.7225) 2)	150 [302]
Tantalum 2) 3)	300 [572]
Titanium grade 7 (3.7235)	Titanium grade 7 (3.7235) / Titanium grade 11 (3.7225)	250 [482]

Material	Maximum permissible
Diaphragm seal and wetted parts	temperature 1) in °C [°F]
Stainless steel 1.4435 (316L)	400 [752]
Stainless steel 1.4539 (904L)	400 [752]
Stainless steel 1.4541 (321)	400 [752]
Stainless steel 1.4571 (316Ti)	400 [752]
Duplex 2205 (1.4462)	250 [482]
Superduplex 2507 (1.4410)	250 [482]
Hastelloy C22 (2.4602)	400 [752]
Hastelloy C276 (2.4819)	400 [752]
Inconel 600 (2.4816)	400 [752]
Inconel 625 (2.4856)	400 [752]
Incoloy 825 (2.4858)	400 [752]
Monel 400 (2.4360)	400 [752]
Nickel 200 (2.4066)	300 [572]
Nickel 201 (2.4068)	400 [752]
Titanium grade 2 (3.7035)	300 [572]

Material of coating 1)	Maximum permissible temperature 2) in °C [°F]
Wetted parts
ECTFE	150 [302]
PFA (perfluoroalkoxy), FDA	260 [500]
PFA (perfluoroalkoxy), anti-static	260 [500]
Gold	400 [752]
Wikaramic ®	400 [752]

Logo	Description	Country
-	MChS Permission for commissioning	Kazakhstan
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada

Certificates

Certificates	■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof, indication accuracy for diaphragm seal systems) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indication accuracy for diaphragm seal systems)

DN	PN in bar	Dimensions in mm[in]	Weight in kg [lb]
Mb	d₄	b
40	10 ... 400	45 [1.772]	88 [3.465]	20 [0.787]	1.0 [2.205]
50	10 ... 400	60 [2.362]	102 [4.016]	20 [0.787]	1.3 [2.866]
80	10 ... 400	90 [3.543]	138 [5.433]	20 [0.787]	2.3 [5.071]
100	10 ... 16	90 [3.543]	158 [6.220]	20 [0.787]	3.1 [6.834]
100	25 ... 400	90 [3.543]	162 [6.378]	20 [0.787]	3.2 [7.055]
125	10 ... 400	124 [1.772]	188 [7.402]	22 [0.866]	4.8 [10.582]

Flange material	DN	PN	Maximum allowable pressure in bar [psi] at ambient temperature 21 °C [60.8 °F]
Nickel 200 (2.4066)	25, 40, 50, 80, 100, 125	10	7.4 [107]
16	11.9 [172]
25	18.6 [269]
40	29.7 [430]
63	46.8 [678]
100	74.4 [1,078]
160	119 [1,725]
250	186 [2,697]
Nickel 201 (2.4068)	25, 40, 50, 80, 100, 125	10	6.2 [89]
16	10 [145]
25	15.6 [226]
40	25 [362]
63	39.3 [569]
100	62.5 [906]
160	100 [1,450]
250	156.2 [2,264]

DN	Class	Dimensions in mm[in]	Weight in kg [lb]
		Mb	d₄	b
1 ½"	150 ... 2500	45 [1.772]	73 [2.874]	20 [0.787]	0.7 [1.543]
2"	150 ... 2500	60 [2.362]	92.1 [3.626]	20 [0.787]	1.0 [2.205]
3"	150 ... 2500	90 [3.543]	127 [5.0]	20 [0.787]	2.0 [4.409]
4"	150 ... 2500	90 [3.543]	157.2 [6.189]	20 [0.787]	3.0 [6.614]
5"	150 ... 2500	124 [1.772]	185.7 [7.311]	22 [0.866]	4.7 [10.362]

DN	PN in bar	Dimensions in mm[in]	Weight in kg [lb]
		Mb	d₄	b
40	16 ... 200	45 [1.772]	88 [3.465]	20 [0.787]	1.0 [2.205]
50	16 ... 200	60 [2.362]	102 [4.016]	20 [0.787]	1.3 [2.866]
80	16 ... 200	90 [3.543]	133 [5.236]	20 [0.787]	2.3 [5.071]
100	16 ... 200	90 [3.543]	158 [7.244]	20 [0.787]	3.1 [6.834]
125	16 ... 200	90 [3.543]	184 [7.402]	22 [0.866]	4.8 [10.582]

DN	PN	Dimensions in mm[in]	Weight in kg [lb]
Mb	d₄	b
40A	10K ...20K	45 [1.772]	81 [3.189]	20 [0.787]	0.8 [1.764]
30K ...63K	45 [1.772]	90 [4.016]	20 [0.787]	1.0 [2.205]
50A	10K ...20K	60 [2.362]	96 [3.78]	20 [0.787]	1.1 [2.425]
30K ...63K	60 [2.362]	105 [4.134]	20 [0.787]	1.4 [3.086]
80A	10K	90 [3.543]	126 [4.961]	20 [0.787]	2.0 [4.409]
16K ...20K	90 [3.543]	132 [5.197]	22 [0.866]	2.4 [5.291]
30K ...63K	90 [3.543]	140 [5.512]	22 [0.866]	2.7 [5.952]
100A	10K	90 [3.543]	151 [5.945]	22 [0.866]	3.1 [6.834]
16K ...30K	90 [3.543]	160 [6.299]	22 [0.866]	3.5 [7.716]
40K ...63K	90 [3.543]	162 [6.378]	22 [0.866]	3.7 [8.157]

Flange material	DN	PN	Maximum allowable pressure in MPa [psi] at ambient temperature 21 °C [60.8 °F]
Nickel 200 (2.4066)	25A, 50A, 80A, 100A	5K	0.4 [63]
10K	0.8 [126]
16K	1.6 [244]
20K	2.1 [308]
30K	3.1 [462]
40K	4.2 [616]
63K	6.6 [969]
Nickel 201 (2.4068)	25A, 50A, 80A, 100A	5K	0.3 [53]
10K	0.7 [106]
16K	1.4 [205]
20K	1.7 [258]
30K	2.6 [388]
40K	3.5 [517]
63K	5.6 [814]

Flange material	DN	PN	Maximum allowable pressure in MPa [psi] at ambient temperature 21 °C [60.8 °F]
Monel 400 (2.4360)	25A, 50A, 80A, 100A	5K	0.4 [69]
10K	0.9 [138]
16K	1.8 [266]
20K	2.3 [335]
30K	3.4 [502]
40K	4.6 [670]
63K	7.2 [1,055]
Inconel 600 (2.4816)	25A, 50A, 80A, 100A	5K	0.5 [73]
	10K	1 [146]
	16K	1.9 [281]
	20K	2.4 [355]
	30K	3.6 [532]
	40K	4.8 [710]
	63K	7.7 [1,117]
Incoloy 825 (2.4858)	25A, 50A, 80A, 100A	5K	0.6 [89]
10K	1.2 [178]
16K	2.3 [344]
20K	2.9 [433]
30K	4.4 [650]
40K	5.9 [867]
63K	9.4 [1,365]
Titanium grade 2 (3.7035)	25A, 50A, 80A, 100A	5K	0.6 [87]
	10K	1.2 [175]
	16K	2.3 [337]
	20K	2.9 [425]
	30K	4.3 [637]
	40K	5.8 [850]
	63K	9.2 [1,338]
Titanium grade 7 (3.7235)	25A, 50A, 80A, 100A	5K	0.6 [87]
10K	1.2 [175]
16K	2.3 [337]
20K	2.9 [425]
30K	4.3 [637]
40K	5.8 [850]
63K	9.2 [1,338]

	Description Order	number
910.27	Flushing ring for flange-connection diaphragm seals →See data sheet AC 09.05	On request
IBF2, IBF3	Monoblock with flange connection →See data sheet AC 09.25	On request
910.16	Form H instrument mounting bracket per DIN 16281, 100 mm, aluminium, black	9091858
	Form H instrument mounting bracket per DIN 16281, 100 mm, stainless steel	9091882
	→See data sheet AC 09.05	On request
