حاجز غشائي مع وصلة معقمة
الوصف
تُستخدم أغطية/حواجز الغشاء (Diaphragm seals) لحماية أجهزة قياس الضغط في التطبيقات التي تتعامل مع وسائط صعبة. في أنظمة أغطية الغشاء، يقوم غشاء غطاء الغشاء بإحداث الفصل بين الجهاز والوسط. يتم نقل الضغط إلى جهاز القياس عبر سائل التعبئة الخاص بالنظام الموجود داخل نظام غطاء الغشاء.
لتنفيذ تطبيقات العملاء المتطلبة، تتوفر مجموعة واسعة من التصاميم والمواد وسوائل التعبئة الخاصة بالنظام.
لمزيد من المعلومات الفنية حول أغطية الغشاء وأنظمة أغطية الغشاء، راجع IN 00.06 "Application, operating principle, designs".
بفضل وصلة العملية الصحية، فإن أغطية الغشاء طراز 990.24 مناسبة بشكل خاص لإنتاج الأغذية.
VARINLINE ® هي علامة تجارية مسجلة لشركة GEA Tuchenhagen GmbH.
للموافقات الإضافية، راجع الصفحة 4

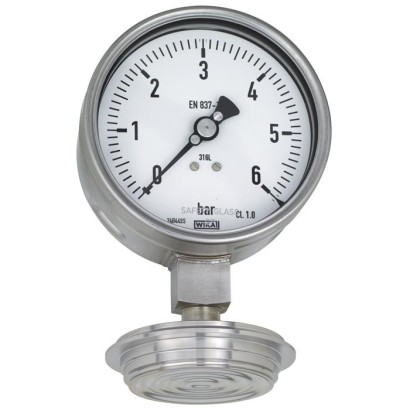

غطاء غشاء مع وصلة معقمة، طراز 990.24
باستخدام غطاء الغشاء هذا، يمكن دمج أجهزة قياس الضغط، دون وجود فراغات ميتة (dead-space free)، في خط أنابيب عبر وحدة وصول VARINLINE ® أو في الخزانات باستخدام وصلة فلنجة ل وحدات وصول VARINLINE ®. يمكن لأغطية الغشاء تحمل درجات حرارة بخار التنظيف التي تحدث في عمليات CIP وSIP، وبالتالي تضمن وصلة معقمة بين الوسط المراد قياسه وغطاء الغشاء.
يمكن تركيب غطاء الغشاء على جهاز القياس عبر توصيل مباشر، أو عند درجات الحرارة المرتفعة عبر عنصر تبريد، أو عبر شعيرة/أنبوب شعري مرن (flexible capillary).
بالنسبة لاختيار المواد، تقدم WIKA مجموعة متنوعة من الحلول، يمكن من خلالها تصنيع الجزء العلوي من غطاء الغشاء والأجزاء الملامسة للوسط من مواد متطابقة أو مختلفة. ويمكن، كبديل، أن تكون الأجزاء الملامسة للوسط مُعالجة بالتلميع الكهربي (electropolished).
المزايا
- تنظيف سريع دون بقايا
- مناسب لعمليات SIP وCIP
- معتمد من EHEDG ومتوافق مع 3-A
- للتركيب في مكونات VARINLINE ®
- إمكانية تتبع كاملة 100 % للمواد للأجزاء الملامسة للوسط
الأسئلة والأجوبة
ما هو نطاق ضغط التشغيل لحاجز الغشاء 990.24؟
يصل النطاق إلى 25 bar (أو ما يعادله 360 psi)، بدءاً من 0 bar.
هل يناسب هذا الحاجز عمليات التنظيف بالبخار؟
نعم، فهو مناسب لدرجات حرارة بخار التنظيف التي تحدث في عمليات CIP وSIP، ويضمن وصلة معقمة بين الوسط وحاجز الغشاء.
كيف يتم التركيب على خط الأنابيب أو الخزان؟
يمكن دمجه دون فراغات ميتة في خط أنابيب عبر وحدة وصول VARINLINE®، أو في الخزانات باستخدام وصلة فلنجة لوحدات وصول VARINLINE®.
ما هي خيارات التوصيل بجهاز القياس؟
التوصيل المباشر، أو عبر عنصر تبريد عند درجات الحرارة المرتفعة، أو عبر شعيرة/أنبوب شعيري مرن (flexible capillary).
ما هي المواد المتاحة للأجزاء الملامسة للوسط؟
Stainless steel 1.4435 (316L)، Stainless steel 1.4539 (904L)، Hastelloy C22 (2.4602)، Hastelloy C276 (2.4819)، وكذلك Stainless steel 1.4435 (316L) مُلمّع كهربائياً؛ ويمكن أن يكون الجزء العلوي والأجزاء الملامسة للوسط من مواد متطابقة أو مختلفة.
ما الذي يميز طراز 990.24 عن غيره من حواجز الغشاء؟
وصلة العملية الصحية المعتمدة من EHEDG ومتوافقة مع 3-A، وتوافقه مع SIP وCIP وتنظيفه السريع الخالي من البقايا، مما يجعله مناسباً بشكل خاص لإنتاج الأغذية.
هل تتوفر شهادات مطابقة للمواد؟
نعم، تتوفر شهادات EN 10204 2.2 وEN 10204 3.1، بالإضافة إلى تتبع كامل للمواد (100 %) للأجزاء الملامسة للوسط.
| الطراز | 990.24 |
| السلسلة | 990 |
| النوع الفرعي | Diaphragm seal with sterile connection |
| نطاق الضغط | 0…25 bar · 0…360 psi |
| وصلة العملية | VARINLINE® |
| مادة العلبة | Stainless steel 1.4435 (316L), Stainless steel 1.4539 (904L), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Stainless steel 1.4435 (316L), electropolished |
| مادة الأجزاء الملامسة | Stainless steel 1.4435 (316L), Stainless steel 1.4539 (904L), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Stainless steel 1.4435 (316L), electropolished |
| مادة الإحكام | EPDM |
| الشهادات | 3-AEHEDGCRNFDAEN 10204 2.2EN 10204 3.1CEEACMTSCHS |
| لغات ورقة البيانات | EN |
| Model 990.24 | Standard | Option |
|---|---|---|
| Pressure range | 0 ... 1 bar to 0 ... 25 bar [0 ... 14.5 psi to 0 ... 360 psi] or all other equivalent vacuum or combined pressure and vacuum ranges | |
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m²) | ■ Oil and grease free per ASTM G93-03 level C and ISO 15001 (< 66 mg/m²) ■ Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m2) |
| Origin of wetted parts | International | EU, CH, USA |
| Surface roughness of wetted parts | Ra ≤ 0.76 µm [30 µin] per ASME BPE SF3 (except for weld seam) | Ra ≤ 0.38 µm [15 µin] per ASME BPE SF4, only with electropolished surface (except for weld seam) |
| Connection to the measuring instrument | Axial gauge adapter | Axial gauge adapter with G1/2, G1/4, 1/2 NPT or 1/4 NPT (female) |
| Type of mounting | Direct mounting | ■ Capillary ■ Cooling element |
| Vacuum service (see IN 00.25) | Basic service | ■ Premium service ■ Advanced service |
| Marking of the diaphragm seal | - | Per valid 3-A standard |
| Instrument mounting bracket (only for capillary option) | - | ■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe Ø20 ... 80 mm, steel (see data sheet AC 09.07) |
| Upper body of diaphragm seal | Wetted parts 1) |
|---|---|
| Stainless steel 1.4435 (316L) | Stainless steel 1.4435 (316L) |
| Stainless steel 1.4435 (316L), electropolished 2) | Stainless steel 1.4435 (316L), electropolished 2) |
| Stainless steel 1.4539 (904L) | Stainless steel 1.4539 (904L) |
| Hastelloy C22 (2.4602) | Hastelloy C22 (2.4602) |
| Hastelloy C276 (2.4819) | Hastelloy C276 (2.4819) |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity Pressure equipment directive | European Union | |
| EAC (option) Pressure equipment directive | Eurasian Economic Community | |
| ® | 3-A Sanitary Standard | USA |
| FEBRUARY 2021 TYPE EL CLASS I | EHEDG Hygienic Equipment Design | European Union |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
| Size | PN in bar | Dimensions in mm[in] | ||||
|---|---|---|---|---|---|---|
| Mb | D | d | H | h | ||
| Form B for DN 10 - DN 15, ISO 21,3 and ISO 17,2 (installation Ø 31 mm, clamp Ø 52.7 mm) | 25 | 17 [0.669] | 31 [1.22] | 52.7 [2.075] | 17.3 [0.681] | 13.7 [0.539] |
| Form F for DN 25, ISO 33,7 and 1 " (installation Ø 50 mm, clamp Ø 66 mm) | 25 | 40 [1.575] | 50 [1.969] | 66 [2.598] | 14.4 [0.567] | 12.3 [0.484] |
| Form N for DN 40 - DN 125, ISO 42,4 - 114,3 and1½ " - 6 " (installation Ø 68 mm, clamp Ø 84 mm) | 25 | 60 [2.362] | 68 [2.677] | 84 [3.307] | 14.4 [0.567] | 12.3 [0.484] |
عرض الكل (8)
| Suitable VARINLINE ® component | EHEDG-compliant | ||
|---|---|---|---|
| Form B | Form F | Form N | |
| Case | Yes | No | Yes |
| Type T case connecting flange | Yes | Yes | Yes |
| Type T-S case connecting flange | No | No | No |
| Type U case connecting flange | No | No | No |
| Type U-S case connecting flange | No | No | No |
| Type P tank connection flange | No | Yes | Yes |
| Material | Unified numbering system (UNS) |
|---|---|
| Stainless steel 316L (1.4404 or 1.4435) | S31603 |
| Stainless steel 904L (1.4539) | N08904 |
| Stainless steel 321 (1.4541) | S32100 |
| Stainless steel 316Ti (1.4571) | S31635 |
| Stainless steel 1.4466 (urea grade) | S31050 |
| Duplex 2205 (1.4462) | S31803 |
| Superduplex 1.4410 | S32750 |
| Tantalum (also lining) | R05200 |
| Hastelloy C276 (2.4819) | N01276 |
| Hastelloy C22 (2.4602) | N06022 |
| Inconel 600 (2.4816) | N06600 |
| Incoloy 825 (2.4858) | N08825 |
| Inconel 625 (2.485) | N06625 |
| Monel 400 (2.4360) | N04400 |
| Nickel 200 (2.4066) | N02200 |
| Nickel 201 (2.4068) | N02201 |
| Titanium 3.7035 (class 2) | R50400 |
| Titanium 3.7235 (class 7) | R52400 |
| Zirconium GR702 | R60702 |
| Designation | Identi- fication number | Solidi- fication point | Boiling/ degradation point | Density at 25 °C | Kin.Viscosity at 25 °C | Remark |
|---|---|---|---|---|---|---|
| KN | °C | °C | g/cm³ | cSt | ||
| Silicone oil | 2 | -45 | +300 | 0.96 | 54.5 | Universal application |
| Glycerine | 7 | -35 | +240 | 1.26 | 759.6 | FDA 21 CFR 182.1320 |
| Silicone oil | 17 | -90 | +200 | 0.92 | 4.4 | Low temperatures |
| Halocarbon | 21 | -60 | +175 | 1.89 | 10.6 | Oxygen 1) and chlorine |
| Methylcyclopentane | 30 | -130 | +60 | 0.74 | 0.7 | For very low temperatures |
| High-temperature silicone oil | 32 | -25 | +400 | 1.06 | 47.1 | For high temperatures |
| Neobee® M-20 | 59 | -35 | +260 | 0.92 | 10.0 | FDA 21 CFR 172.856, 21 CFR 174.5 |
| DI water | 64 | +4 | +85 | 1.00 | 0.9 | For ultrapure media |
| Silicone oil | 68 | -75 | +250 | 0.93 | 10.3 | |
| DI water/propanol mixture | 75 | -30 | +60 | 0.92 | 3.6 | For ultrapure media |
| Medicinal white mineral oil | 92 | -15 | +260 | 0.85 | 45.3 | FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP |
| Maximum temperature | Maximum oxygen pressure |
|---|---|
| to 60 °C | 50 bar |
| > 60 °C to 100 °C | 30 bar |
| > 100 °C to 175 °C | 25 bar |
