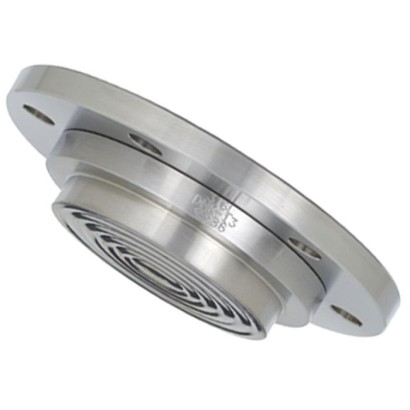

أغشية الفصل (Diaphragm Seals)
الوصف
تُستخدم أغطية/حواجز الغشاء (diaphragm seals) لحماية أجهزة قياس الضغط في التطبيقات التي تتعامل مع وسائط صعبة. في أنظمة أغطية الغشاء، يقوم غشاء غطاء الغشاء بفصل الجهاز عن الوسط. يتم نقل الضغط إلى جهاز القياس عبر سائل التعبئة الموجود داخل نظام غطاء الغشاء.
لتنفيذ تطبيقات العملاء المتطلبة، تتوفر مجموعة واسعة من التصاميم والمواد وسوائل التعبئة الخاصة بالنظام.
لمزيد من المعلومات التقنية حول أغطية الغشاء وأنظمة أغطية الغشاء، يُرجى الرجوع إلى IN 00.06 "Application, operating principle, designs".
المزايا
- شفة تثبيت قابلة للتدوير
- نسخ بمرفق أنبوب 90° ومرنّب اهتزازات
الأسئلة والأجوبة
ما نطاق ضغط التشغيل للطراز 990.23؟
يتوفر الطراز بنطاقات تصل إلى 0 … 0.6 bar و0 … 40 bar بالوحدات المترية، وإلى 0 … 8.7 psi و0 … 580 psi بوحدات psi.
ما مدى درجة حرارة الوسط التي يتحملها هذا المانع؟
درجة حرارة العملية من -20 °C حتى +400 °C.
ما هي المواد المتاحة للأجزاء الملامسة للوسط؟
تشمل الخيارات الفولاذ المقاوم للصدأ 1.4404 / 1.4435 (316L)، و1.4541 (321)، و1.4571 (316Ti)، وDuplex 2205 (1.4462)، وMonel 400 (2.4360)، بالإضافة إلى طلاءات PFA (مع نسخة FDA ونسخة مضادة للكهرباء الساكنة)، وECTFE (مع نسخة مضادة للكهرباء الساكنة)، والطلاء السيراميكي wikaramic®.
ما الشهادات التي يحملها هذا المنتج؟
المنتج معتمد وفق EAC وCRN وMTSCHS.
لماذا يُختار مانع الغشاء بدلاً من توصيل جهاز القياس مباشرة بالعملية؟
في الوسائط عالية اللزوجة أو المتصلّبة أو المحمّلة بالجزيئات، يفصل غشاء المانع جهاز القياس عن الوسط، فيحميه من الانسداد والتلف، وينتقل الضغط إليه عبر سائل التعبئة داخل نظام مانع الغشاء.
ما الذي يميز 990.23 عن غيره من موانع الغشاء؟
تم تصميمه خصيصًا لصناعة اللب والورق، ويتميز بحلقة تثبيت قابلة للدوران وتوفر إصدارات بمرفق أنابيب 90° ومخمد اهتزازات.
هل يتوفر مستند مرجعي للتطبيقات ومبدأ العمل؟
نعم، يمكن الرجوع إلى IN 00.06 "Application, operating principle, designs" للحصول على معلومات تقنية حول موانع الغشاء وأنظمتها، وهو متاح ضمن الكتيبات المرتبطة بهذا المنتج.
| الطراز | 990.23 |
| السلسلة | 990 |
| النوع الفرعي | Diaphragm seal |
| نطاق الضغط | 0…0.6 bar · 0…40 bar · 0…8.7 psi · 0…580 psi |
| درجة حرارة العملية | −20…+400 °C |
| مادة العلبة | Stainless steel 1.4404 (316L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), Duplex 2205 (1.4462), Monel 400 (2.4360), Stainless steel 1.4435 (316L), 1.4404 (316L), 1.4435 (316L), 1.4462 (2205), 2.4360 (Monel 400), 1.4541 (321), 1.4571 (316Ti) |
| مادة الأجزاء الملامسة | Duplex 2205 (1.4462), Monel 400 (2.4360), PFA (perfluoroalkoxy) coating, Stainless steel 1.4435 (316L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), Ceramic coating wikaramic®, ECTFE coating, Stainless steel 1.4404 / 1.4435 (316L), Ceramic coating, wikaramic, FDA PFA (perfluoroalkoxy) coating, antistatic ECTFE coating, 1.4404 (316L), 1.4435 (316L), PFA (perfluoroalkoxy) coating, FDA, PFA (perfluoroalkoxy) coating, antistatic |
| مادة الإحكام | Perbunan |
| الشهادات | EACCRNMTSCHS |
| لغات ورقة البيانات | EN, DE |
| Model 990.23 | Standard | Option |
|---|---|---|
| Pressure range | 0 ... 0.6 to 0 ... 40 bar (0 ... 8.7 to 0 ... 580 psi) | |
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level F WIKA standard (< 1,000 mg/m²) | ■ Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m 2 ) ■ Oil and grease free per ASTM G93-03 level C and ISO 15001 (< 66 mg/m²) |
| Origin of wetted parts | International | EU, CH, USA |
| Extension length | 6.5 mm(0.256 in) | 17 mm(0.669 in) |
| Connection to the measuring instrument | Axial weld-in connection | Axial weld-in connection with G½, G1/4, ½NPTor 1/4 NPT (female) |
| Type of mounting | Direct mounting | ■ 90° pipe elbow, rotatable through 180° ■ 90° pipe elbow, fixed ■ 90° pipe elbow and vibration damper, rotatable through 180° ■ 90° pipe elbow and vibration damper, fixed ■ Capillary ■ Cooling element |
| Retainer flange | Stainless steel | - |
| Accessories | - | ■ Welding socket for integration into the process line, see data sheet AC 09.20 ■ Perbunan sealing |
| Upper body of diaphragm seal | Wetted parts | Maximum permissible process temperature ¹⁾ in °C (°F) |
|---|---|---|
| Stainless steel 1.4404 (316L) | Stainless steel 1.4404 / 1.4435 (316L), standard version | 400 (752) |
| Ceramic coating wikaramic ® | ||
| PFA (perfluoroalkoxy) coating, FDA | 260 (500) | |
| PFA (perfluoroalkoxy) coating, antistatic | ||
| ECTFE coating | 150 (302) | |
| Stainless steel 1.4435 (316L) | Stainless steel 1.4435 (316L) | 400 (752) |
| Stainless steel 1.4541 (321) | Stainless steel 1.4541 (321) | |
| Stainless steel 1.4571 (316Ti) | Stainless steel 1.4571 (316Ti) | |
| Duplex 2205 (1.4462) | Duplex 2205 (1.4462) | 300 (572) |
| Monel 400 (2.4360) | Monel 400 (2.4360) | 400 (752) |
| NS | H |
|---|---|
| 63 (2.48) | 120 (4.724) |
| 100 (3.937) | 140 (5.512) |
| 160 (6.299) | 170 (6.693) |
| Dimensions | in mm(in) |
|---|---|
| NS | H |
| 63 (2.48) | 145 (5.709) |
| 100 (3.937) | 165 (6.496) |
| 160 (6.299) | 195 (7.677) |
عرض الكل (9)
| Dimensions | in mm(in) |
|---|---|
| NS | H |
| 63 (2.48) | 142 (5.591) |
| 100 (3.937) | 162 (6.378) |
| 160 (6.299) | 192 (7.559) |
| Logo | Description | Country |
|---|---|---|
| EAC (option) Pressure equipment directive | Eurasian Economic Community | |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
| Material | Unified numbering system (UNS) |
|---|---|
| Stainless steel 316L (1.4404 or 1.4435) | S31603 |
| Stainless steel 904L (1.4539) | N08904 |
| Stainless steel 321 (1.4541) | S32100 |
| Stainless steel 316Ti (1.4571) | S31635 |
| Stainless steel 1.4466 (urea grade) | S31050 |
| Duplex 2205 (1.4462) | S31803 |
| Superduplex 1.4410 | S32750 |
| Tantalum (also lining) | R05200 |
| Hastelloy C276 (2.4819) | N01276 |
| Hastelloy C22 (2.4602) | N06022 |
| Inconel 600 (2.4816) | N06600 |
| Incoloy 825 (2.4858) | N08825 |
| Inconel 625 (2.485) | N06625 |
| Monel 400 (2.4360) | N04400 |
| Nickel 200 (2.4066) | N02200 |
| Nickel 201 (2.4068) | N02201 |
| Titanium 3.7035 (class 2) | R50400 |
| Titanium 3.7235 (class 7) | R52400 |
| Zirconium GR702 | R60702 |
| Designation | Identi- fication number | Solidi- fication point | Boiling/ degradation point | Density at 25 °C | Kin.Viscosity at 25 °C | Remark |
|---|---|---|---|---|---|---|
| KN | °C | °C | g/cm³ | cSt | ||
| Silicone oil | 2 | -45 | +300 | 0.96 | 54.5 | Universal application |
| Glycerine | 7 | -35 | +240 | 1.26 | 759.6 | FDA 21 CFR 182.1320 |
| Silicone oil | 17 | -90 | +200 | 0.92 | 4.4 | Low temperatures |
| Halocarbon | 21 | -60 | +175 | 1.89 | 10.6 | Oxygen 1) and chlorine |
| Methylcyclopentane | 30 | -130 | +60 | 0.74 | 0.7 | For very low temperatures |
| High-temperature silicone oil | 32 | -25 | +400 | 1.06 | 47.1 | For high temperatures |
| Neobee® M-20 | 59 | -35 | +260 | 0.92 | 10.0 | FDA 21 CFR 172.856, 21 CFR 174.5 |
| DI water | 64 | +4 | +85 | 1.00 | 0.9 | For ultrapure media |
| Silicone oil | 68 | -75 | +250 | 0.93 | 10.3 | |
| DI water/propanol mixture | 75 | -30 | +60 | 0.92 | 3.6 | For ultrapure media |
| Medicinal white mineral oil | 92 | -15 | +260 | 0.85 | 45.3 | FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP |
| Maximum temperature | Maximum oxygen pressure |
|---|---|
| to 60 °C | 50 bar |
| > 60 °C to 100 °C | 30 bar |
| > 100 °C to 175 °C | 25 bar |
