حاجز غشائي مع وصلة فلنجة
الوصف
تُستخدم أغطية/حواجز الغشاء (Diaphragm seals) لحماية أجهزة قياس الضغط في التطبيقات التي تتعامل مع وسائط صعبة. في أنظمة أغطية الغشاء، يقوم غشاء غطاء الغشاء بإحداث الفصل بين الجهاز والوسط. يتم نقل الضغط إلى جهاز القياس عبر سائل التعبئة (system fill fluid) الموجود داخل نظام غطاء الغشاء.
لتنفيذ تطبيقات العملاء المتطلبة، تتوفر مجموعة واسعة من التصاميم والمواد وسوائل التعبئة الخاصة بالنظام.
لمزيد من المعلومات الفنية حول أغطية الغشاء وأنظمة أغطية الغشاء، راجع IN 00.06 "Application, operating principle, designs".

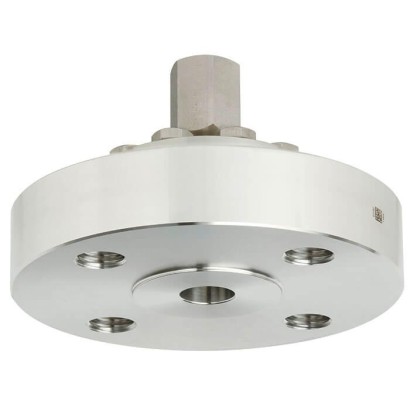

غطاء غشاء مع وصلة توصيل شفة، الطراز 990.16
باستخدام غطاء الغشاء طراز 990.16 يمكن تحقيق ضغوط اسمية عالية تبلغ PN 400 / class 2500. وبفضل تصميمه، مع غشاء داخلي، يمكن إجراء قياسات دقيقة حتى مع وصلات شفة صغيرة. ومن خلال وصلات الغسل (flushing connections) المتاحة اختياريًا، يمكن تنظيف جانب العملية للشفّة وغسله حسب الحاجة.
يمكن تركيب غطاء الغشاء على جهاز القياس عبر توصيل مباشر، أو لدرجات الحرارة المرتفعة عبر عنصر تبريد، أو عبر شعيرة/أنبوب شعري مرن (flexible capillary).
بالنسبة لاختيار المواد، تقدم WIKA مجموعة متنوعة من الحلول التي يمكن فيها تصنيع الجزء العلوي من غطاء الغشاء والأجزاء الملامسة للوسط من مواد متطابقة أو مختلفة. ويمكن، كبديل، طلاء الأجزاء الملامسة للوسط.
المزايا
- ضغوط عالية تصل إلى PN 400 / class 2.500
- فلانج بغشاء ملحوم داخلياً
- وصلات عملية صغيرة
- وصلات غسيل متوفرة كخيار
الأسئلة والأجوبة
ما الحد الأقصى لضغط التشغيل الذي يتحمله الطراز 990.16؟
يدعم الطراز 990.16 ضغوطًا اسمية عالية تصل إلى PN 400 / class 2,500، أي نطاقات ضغط حتى 0 … 400 bar (0 … 2,500 psi).
ما نوع الوسط المناسب لهذا الحاجز الغشائي؟
صُمم للوسائط العدوانية أو الملوثة أو الساخنة، مثل تلك الموجودة في الصناعات الكيميائية والبتروكيماوية وصناعة النفط والغاز.
ما هي وصلات العملية المتوفرة؟
تتوفر وصلات DN 15 وDN 20 وDN 25 وDN 40 وفق DIN EN 1092-1 PN 400، ووصلات ½" إلى 1 ½" وفق ASME B16.5 class 2500.
ما مدى درجة حرارة الوسط المدعومة؟
يعمل الحاجز مع وسائط بدرجات حرارة من -20 °C إلى +400 °C.
ما مواد الأجزاء الملامسة للوسط؟
تشمل الخيارات فولاذًا مقاومًا للصدأ (316L، 904L، 321، 316Ti)، وDuplex 2205 وSuperduplex 2507، وHastelloy C22/C276، وInconel 600/625، وMonel 400، وتيتانيوم Grades 2/7/11، والتنتالوم، إضافة إلى طلاءات ECTFE وPFA (بما فيها PFA بموافقة FDA ومضاد للكهرباء الساكنة) والطلاء الذهبي وWikaramic®.
كيف يتم تركيب الحاجز على جهاز القياس؟
يمكن التركيب عبر توصيل مباشر، أو عبر عنصر تبريد لدرجات الحرارة المرتفعة، أو عبر شعيرة مرنة (flexible capillary).
ما الذي يميز الطراز 990.16 عن باقي حواجز الغشاء؟
إنه الإصدار الخاص بالضغط العالي من عائلة 990، بغشاء داخلي ملحوم داخل الفلنجة يتيح قياسات دقيقة حتى مع وصلات فلنجة صغيرة، مع إمكانية إضافة وصلات غسل اختيارية لتنظيف جانب العملية.
هل تتوفر شهادات اعتماد لهذا المنتج؟
نعم، يحمل الطراز 990.16 شهادات EAC وCRN وMTSCHS.
| الطراز | 990.16 |
| السلسلة | 990 |
| النوع الفرعي | Diaphragm seal |
| نطاق الضغط | 0…400 bar · 0…2500 psi |
| وصلة العملية | DN 15DN 20DN 25DN 401"DIN EN 1092-1 DN 15 PN 400DIN EN 1092-1 DN 20 PN 400DIN EN 1092-1 DN 25 PN 400DIN EN 1092-1 DN 40 PN 400ASME B16.5 ½" class 2500ASME B16.5 ¾" class 2500ASME B16.5 1" class 2500ASME B16.5 1 ½" class 2500½"¾"1 ½"1/2"3/4"1 1/2" |
| درجة حرارة العملية | −20…+400 °C |
| مادة العلبة | Stainless steel 1.4404 (316L), Stainless steel 1.4435 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), Duplex 2205 (1.4462), Superduplex 2507 (1.4410), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Monel 400 (2.4360), Nickel 200 (2.4060, 2.4066), Titan grade 2 (3.7035), Titan grade 7 (3.7235), Incoloy 825 (2.4858), Titan grade 11 (3.7225), Tantalum, Incoloy 825 (2.4558), ECTFE coating, PFA (perfluoroalkoxy) coating, Gold plating, Wikaramic® coating |
| مادة الأجزاء الملامسة | Stainless steel 1.4404 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), ECTFE coating, Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Monel 400 (2.4360), Nickel 200 (2.4060, 2.4066), Titan grade 2 (3.7035), Titan grade 11 (3.7225), Tantalum, Incoloy 825 (2.4858), PFA (perfluoroalkoxy) coating, Gold plating, Duplex 2205 (1.4462), Superduplex 2507 (1.4410), PFA (perfluoroalkoxy) coating, FDA, PFA (perfluoroalkoxy) coating, antistatic, Gold plating ® coating, Wikaramic, Wikaramic ® coating, Incoloy 825 (2.4558), Stainless steel 1.4435 (316L), Titan grade 7 (3.7235) |
| مادة الإحكام | FPM, PTFE, Metal C snap ring |
| الشهادات | EACCRNMTSCHS |
| لغات ورقة البيانات | EN |
| Model 990.16 | Standard | Option |
|---|---|---|
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m²) | Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m²) |
| Origin of wetted parts | International | EU, CH, USA |
| Sealing | ■ FPM, max. 200 °C [392 °F] ■ PTFE, max. 260 °C [500 °F] | Metal C snap ring, max. 400 °C [752 °F] |
| Flushing connection | - | ■ Single flushing connection (G ¼, G⅛, ¼NPT, ⅛NPT) ■ Dual flushing connection (G ¼, G⅛, ¼NPT, ⅛NPT) ■ Plug screws |
| Connection to the measuring instrument | Axial adapter | Axial adapter with G½, G¼, ½NPTor ¼NPT(female) |
| Type of mounting | Direct mounting | ■ Capillary ■ Cooling element |
| Retainer parts | Stainless steel | - |
| Design per NACE | - | ■ MR0175 ■ MR0103 |
| Vacuum service (see IN 00.25) | Basic service | ■ Premium service ■ Advanced service |
| Instrument mounting bracket (only for capillary option) | - | ■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe Ø20 ... 80 mm, steel (see data sheet AC 09.07) |
| Standard | Nominal width | Sealing face | |
|---|---|---|---|
| Standard | Option | ||
| Following DIN EN 1092-1 | DN 15 | Form B1 | Form B2 |
| DN 20 | |||
| DN 25 | |||
| DN 40 | |||
| Following ASME B16.5 | ½" | RF 125 ... 250 AA | RFSF Flat face Ring groove form RJF |
| ¾" | |||
| 1" | |||
| 1 ½" |
| Upper body of diaphragm seal | Lower body of diaphragm seal and diaphragm (wetted) | Maximum permissible process temperature 1) in °C [°F] |
|---|---|---|
| Stainless steel 1.4404 (316L) | Stainless steel 1.4404 (316L) | 400 [752] |
| Stainless steel 1.4539 (904L) | ||
| Stainless steel 1.4541 (321) | ||
| Stainless steel 1.4571 (316Ti) | ||
| ECTFE coating | 150 [302] | |
| PFA (perfluoroalkoxy) coating, FDA | 260 [500] | |
| PFA (perfluoroalkoxy) coating, antistatic | ||
| Gold plating | 400 [752] | |
| Wikaramic ® coating | ||
| Hastelloy C22 (2.4602) | 260 [500] | |
| Hastelloy C276 (2.4819) | 400 [752] | |
| Inconel 600 (2.4816) | ||
| Inconel 625 (2.4856) | ||
| Incoloy 825 (2.4858) | ||
| Monel 400 (2.4360) | ||
| Nickel 200 (2.4060, 2.4066) | 260 [500] | |
| Titan grade 2 (3.7035) | 150 [302] | |
| Titan grade 11 (3.7225) | ||
| Tantalum | 300 [572] | |
| Stainless steel 1.4435 (316L) | Stainless steel 1.4435 (316L) | 400 [752] |
| Stainless steel 1.4539 (904L) | Stainless steel 1.4539 (904L) | |
| Stainless steel 1.4541 (321) | Stainless steel 1.4541 (321) | |
| Stainless steel 1.4571 (316Ti) | Stainless steel 1.4571 (316Ti) | |
| Duplex 2205 (1.4462) | Duplex 2205 (1.4462) | 300 [572] |
| Superduplex 2507 (1.4410) | Superduplex 2507 (1.4410) | |
| Hastelloy C22 (2.4602) | Hastelloy C22 (2.4602) | 400 [752] |
| Hastelloy C276 (2.4819) | Hastelloy C276 (2.4819) | |
| Inconel 600 (2.4816) | Inconel 600 (2.4816) | |
| Inconel 625 (2.4856) | Inconel 625 (2.4856) | |
| Incoloy 825 (2.4558) | Incoloy 825 (2.4858) | |
| Monel 400 (2.4360) | Monel 400 (2.4360) | |
| Nickel 200 (2.4060, 2.4066) | Nickel 200 (2.4060, 2.4066) | |
| Titan grade 2 (3.7035) | Titan grade 2 (3.7035) | |
| Titan grade 7 (3.7235) | Titan grade 11 (3.7225) |
| Logo | Description | Country |
|---|---|---|
| EAC (option) Pressure equipment directive | Eurasian Economic Community | |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
عرض الكل (9)
| DN | PN | Dimensions in mm[in] | G 1 | |||||
|---|---|---|---|---|---|---|---|---|
| Mb | D | b | d 4 | f | k | |||
| 15 | 400 | 52 [2.047] | 145 [5.709] | 30 [1.181] | 45 [1.772] | 2 [0.079] | 100 [3.937] | M20 |
| 25 | 400 | 52 [2.047] | 180 [7.087] | 38 [1.497] | 68 [2.677] | 2 [0.079] | 130 [5.118] | M24 |
| DN | Class | Dimensions in mm[in] | G 1 | |||||
|---|---|---|---|---|---|---|---|---|
| Mb | D | b | d 4 | f | k | |||
| ½" | 2500 | 52 [2.047] | 135 [5.315] | 37.2 [1.465] | 34.9 [1.374] | 7 [0.276] | 88.9 [3.5] | ¾"-10 UNC |
| ¾" | 2500 | 52 [2.047] | 140 [5.512] | 38.8 [1.528] | 42.9 [1.689] | 7 [0.276] | 95.5 [3.76] | ¾"-10 UNC |
| 1" | 2500 | 52 [2.047] | 160 [6.299] | 42 [1.654] | 50.8 [2] | 7 [0.276] | 108 [4.252] | 7/8"-9 UNC |
| Material | Unified numbering system (UNS) |
|---|---|
| Stainless steel 316L (1.4404 or 1.4435) | S31603 |
| Stainless steel 904L (1.4539) | N08904 |
| Stainless steel 321 (1.4541) | S32100 |
| Stainless steel 316Ti (1.4571) | S31635 |
| Stainless steel 1.4466 (urea grade) | S31050 |
| Duplex 2205 (1.4462) | S31803 |
| Superduplex 1.4410 | S32750 |
| Tantalum (also lining) | R05200 |
| Hastelloy C276 (2.4819) | N01276 |
| Hastelloy C22 (2.4602) | N06022 |
| Inconel 600 (2.4816) | N06600 |
| Incoloy 825 (2.4858) | N08825 |
| Inconel 625 (2.485) | N06625 |
| Monel 400 (2.4360) | N04400 |
| Nickel 200 (2.4066) | N02200 |
| Nickel 201 (2.4068) | N02201 |
| Titanium 3.7035 (class 2) | R50400 |
| Titanium 3.7235 (class 7) | R52400 |
| Zirconium GR702 | R60702 |
| Designation | Identi- fication number | Solidi- fication point | Boiling/ degradation point | Density at 25 °C | Kin.Viscosity at 25 °C | Remark |
|---|---|---|---|---|---|---|
| KN | °C | °C | g/cm³ | cSt | ||
| Silicone oil | 2 | -45 | +300 | 0.96 | 54.5 | Universal application |
| Glycerine | 7 | -35 | +240 | 1.26 | 759.6 | FDA 21 CFR 182.1320 |
| Silicone oil | 17 | -90 | +200 | 0.92 | 4.4 | Low temperatures |
| Halocarbon | 21 | -60 | +175 | 1.89 | 10.6 | Oxygen 1) and chlorine |
| Methylcyclopentane | 30 | -130 | +60 | 0.74 | 0.7 | For very low temperatures |
| High-temperature silicone oil | 32 | -25 | +400 | 1.06 | 47.1 | For high temperatures |
| Neobee® M-20 | 59 | -35 | +260 | 0.92 | 10.0 | FDA 21 CFR 172.856, 21 CFR 174.5 |
| DI water | 64 | +4 | +85 | 1.00 | 0.9 | For ultrapure media |
| Silicone oil | 68 | -75 | +250 | 0.93 | 10.3 | |
| DI water/propanol mixture | 75 | -30 | +60 | 0.92 | 3.6 | For ultrapure media |
| Medicinal white mineral oil | 92 | -15 | +260 | 0.85 | 45.3 | FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP |
| Maximum temperature | Maximum oxygen pressure |
|---|---|
| to 60 °C | 50 bar |
| > 60 °C to 100 °C | 30 bar |
| > 100 °C to 175 °C | 25 bar |
