WIKA · قياس الضغط · العائلة 990

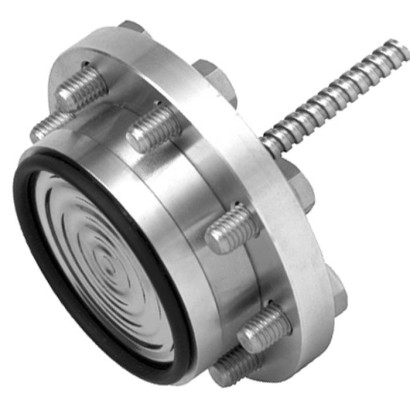

حاجز غشائي مع وصلة فلنجة
لشفة بلوك أو شفة سادل
النطاق
0…250 bar
EACCRNMTSCHS
السعر
حسب الطلب
يعتمد على التكوين
الوصف
تُستخدم أغطية/حواجز الغشاء (diaphragm seals) لحماية أجهزة قياس الضغط في التطبيقات التي تتعامل مع وسائط صعبة. في أنظمة أغطية الغشاء، يقوم غشاء غطاء الغشاء بفصل الجهاز عن الوسط. يتم نقل الضغط إلى جهاز القياس عبر سائل التعبئة (system fill fluid) الموجود داخل نظام غطاء الغشاء.
لتنفيذ تطبيقات العملاء المتطلبة، تتوفر مجموعة واسعة من التصاميم والمواد وسوائل التعبئة الخاصة بالنظام.
لمزيد من المعلومات التقنية حول أغطية الغشاء وأنظمة أغطية الغشاء، يُرجى الرجوع إلى IN 00.06 "Application, operating principle, designs".
المزايا
- غشاء مسطح (Flush)
- وصلة العملية لتوفير اتصال ملولب مباشر مع شفة كتلة أو شفة سرج
الأسئلة والأجوبة
ما نطاق ضغط هذا الحاجز الغشائي؟
يتوفر بنطاقات ضغط من 0 … 0,6 bar حتى 0 … 250 bar (أو ما يعادلها بالـ psi من 0 … 8,7 psi إلى 0 … 3600 psi).
كيف يتم توصيله بالعملية؟
يتميز بوصلة عملية تتيح اتصالًا ملولبًا مباشرًا مع شفة بلوك أو شفة سرج، كما تتوفر وصلات M 8 وM 12 وG1/2.
ما الوسائط التي يناسبها هذا الموديل؟
يناسب الوسائط العدوانية والمتسخنة وعالية اللزوجة والساخنة، حيث يفصل غشاء المستوى Flush جهاز القياس عن الوسط.
ما المواد المتاحة للأجزاء الملامسة للوسط؟
تشمل الفولاذ المقاوم للصدأ مثل 316L و316Ti و904L، والحاويات الخاصة مثل Hastelloy C276 وMonel 400 وTitanium وTantalum، إضافة إلى طلاءات PFA وECTFE وسيراميك wikaramic® والطلاء الذهبي.
ما الشهادات المتوفرة لهذا المنتج؟
يحمل الحاجز شهادات EAC وCRN وMTSCHS.
ما الذي يميز الموديل 990.15 عن باقي عائلة 990؟
هذا الموديل مخصص تحديدًا للتركيب مع شفة بلوك أو شفة سرج عبر وصلة ملولبة مباشرة، بينما تستهدف موديلات أخرى من العائلة أنواع وصلات مختلفة.
التعريف
| الطراز | 990.15 |
| السلسلة | 990 |
| النوع الفرعي | Diaphragm seal |
نطاق القياس
| نطاق الضغط | 0…0.6 bar · 0…250 bar · 0…8.7 psi · 0…3600 psi |
ظروف العملية
| وصلة العملية | M 8M 12Block flangeSaddle flangeG1/2 |
| درجة حرارة العملية | ≤ +400 °C |
المواد
| مادة العلبة | Stainless steel 1.4404 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), Duplex 2205 (1.4462), Superduplex (1.4410), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Incoloy 825 (2.4858), Monel 400 (2.4360), Nickel 200 (2.4060, 2.4066), Titanium grade 2 (3.7035), Stainless steel 1.4435 (316L), Titanium grade 7 (3.7235), Titanium grade 11 (3.7225), ECTFE coating, PFA (perfluoroalkoxy) coating, Gold plating, Ceramic coating wikaramic®, Tantalum |
| مادة الأجزاء الملامسة | Stainless steel 1.4404 / 1.4435 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), ECTFE coating, Gold plating, Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Monel 400 (2.4360), Nickel 200 (2.4060, 2.4066), Titanium grade 2 (3.7035), Titanium grade 11 (3.7225), Tantalum, Incoloy 825 (2.4858), PFA (perfluoroalkoxy) coating, Ceramic coating wikaramic®, PFA (perfluoroalkoxy) coating, FDA, PFA (perfluoroalkoxy) coating, antistatic, Ceramic coating wikaramic, Incoloy 825 (2.4558), Duplex 2205 (1.4462), Superduplex (1.4410) |
| مادة الإحكام | FPM, PTFE, Metal (1.4571 silver-plated or Inconel silver-plated) |
الشهادات والموافقات
| الشهادات | EACCRNMTSCHS |
تفاصيل إضافية
| لغات ورقة البيانات | EN |
جداول من ورقة البيانات
| Model 990.15 | Standard | Option |
|---|---|---|
| Pressure ranges | 0 ... 0.6 bar [0 ... 8.7 psi] to 0 ... 250 bar [0 ... 3,600 psi] | |
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m²) | ■ Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m 2 ) ■ Oil and grease free per ASTM G93-03 level C and ISO 15001 (< 66 mg/m²) |
| Origin of wetted parts | International | EU, CH, USA |
| Connection to the measuring instrument | Axial adapter G1/2 | - |
| Sealing | FPM to 200 °C [392 °F] | ■ PTFE to 260 °C [500 °F] ■ Metal (1.4571 silver-plated or lnconel silver-plated) to 400 °C [932 °F] |
| Type of mounting | Direct mounting | ■ Capillary ■ Cooling element |
| Assembly parts for process connection | ■ Retainer flange ■ Hexagon screws ■ Pressure ring ■ Sealing | - |
| Design per NACE | - | ■ MR0175 ■ MR0103 |
| Vacuum service (see IN 00.25) | Basic service | ■ Premium service ■ Advanced service |
| Instrument mounting bracket (only for capillary option) | - | ■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe Ø20 ... 80 mm, steel (see data sheet AC 09.07) |
| Upper body of diaphragm seal | Wetted parts | Maximum permissible process temperature ¹⁾ in °C [°F] |
|---|---|---|
| Stainless steel 1.4404 (316L) | Stainless steel 1.4404 / 1.4435 (316L), standard version | 400 [752] |
| Stainless steel 1.4539 (904L) | ||
| Stainless steel 1.4541 (321) | ||
| Stainless steel 1.4571 (316Ti) | ||
| ECTFE coating | 150 [302] | |
| PFA (perfluoroalkoxy) coating, FDA | 260 [500] | |
| PFA (perfluoroalkoxy) coating, antistatic | ||
| Gold plating | 400 [752] | |
| Ceramic coating wikaramic ® | ||
| Hastelloy C22 (2.4602) | 260 [500] | |
| Hastelloy C276 (2.4819) | 400 [752] | |
| Inconel 600 (2.4816) | ||
| Inconel 625 (2.4856) | ||
| Incoloy 825 (2.4858) | ||
| Monel 400 (2.4360) | ||
| Nickel 200 (2.4060, 2.4066) | 260 [500] | |
| Titanium grade 2 (3.7035) | 150 [302] | |
| Titanium grade 11 (3.7225) | ||
| Tantalum | 300 [572] | |
| Stainless steel 1.4435 (316L) | Stainless steel 1.4435 (316L) | 400 [752] |
| Stainless steel 1.4539 (904L) | Stainless steel 1.4539 (904L) | |
| Stainless steel 1.4541 (321) | Stainless steel 1.4541 (321) | |
| Stainless steel 1.4571 (316Ti) | Stainless steel 1.4571 (316Ti) | |
| Duplex 2205 (1.4462) | Duplex 2205 (1.4462) | 300 [572] |
| Superduplex (1.4410) | Superduplex (1.4410) | |
| Hastelloy C22 (2.4602) | Hastelloy C22 (2.4602) | 400 [752] |
| Hastelloy C276 (2.4819) | Hastelloy C276 (2.4819) | |
| Inconel 600 (2.4816) | Inconel 600 (2.4816) | |
| Inconel 625 (2.4856) | Inconel 625 (2.4856) | |
| Incoloy 825 (2.4558) | Incoloy 825 (2.4858) | |
| Monel 400 (2.4360) | Monel 400 (2.4360) | |
| Nickel 200 (2.4060, 2.4066) | Nickel 200 (2.4060, 2.4066) | |
| Titanium grade 2 (3.7035) | Titanium grade 2 (3.7035) | |
| Titanium grade 7 (3.7235) | Titanium grade 11 (3.7225) |
| Logo | Description | Country |
|---|---|---|
| EAC (option) Pressure equipment directive | Eurasian Economic Community | |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
| PN in bar [psi] | Dimensions in mm[in] | G | ||
|---|---|---|---|---|
| D | k | H | ||
| 0 ... 100 [1,450] | 90 [3.543] | 73.5 [2.894] | 10 [0.394] | M8 |
| 100 ... 250 [1,450 ... 3,600] | 108 [4.252] | 84 [3.307] | 16 [0.63] | M12 |
عرض الكل (9)
| PN in bar [psi] | Dimensions in mm[in] | G | ||
|---|---|---|---|---|
| D | k | H | ||
| 0 ... 100 [1,450] | 90 [3.543] | 73.5 [2.894] | 10 [0.394] | M8 |
| 100 ... 250 [1,450 ... 3,600] | 108 [4.252] | 84 [3.307] | 16 [0.63] | M12 |
| PN in bar [psi] | Dimensions in mm[in] | G | ||
|---|---|---|---|---|
| D | k | H | ||
| 0 ... 100 [1,450] | 90 [3.543] | 73.5 [2.894] | 10 [0.394] | M8 |
| 100 ... 250 [1,450 ... 3,600] | 108 [4.252] | 84 [3.307] | 16 [0.63] | M12 |
| Material | Unified numbering system (UNS) |
|---|---|
| Stainless steel 316L (1.4404 or 1.4435) | S31603 |
| Stainless steel 904L (1.4539) | N08904 |
| Stainless steel 321 (1.4541) | S32100 |
| Stainless steel 316Ti (1.4571) | S31635 |
| Stainless steel 1.4466 (urea grade) | S31050 |
| Duplex 2205 (1.4462) | S31803 |
| Superduplex 1.4410 | S32750 |
| Tantalum (also lining) | R05200 |
| Hastelloy C276 (2.4819) | N01276 |
| Hastelloy C22 (2.4602) | N06022 |
| Inconel 600 (2.4816) | N06600 |
| Incoloy 825 (2.4858) | N08825 |
| Inconel 625 (2.485) | N06625 |
| Monel 400 (2.4360) | N04400 |
| Nickel 200 (2.4066) | N02200 |
| Nickel 201 (2.4068) | N02201 |
| Titanium 3.7035 (class 2) | R50400 |
| Titanium 3.7235 (class 7) | R52400 |
| Zirconium GR702 | R60702 |
| Designation | Identi- fication number | Solidi- fication point | Boiling/ degradation point | Density at 25 °C | Kin.Viscosity at 25 °C | Remark |
|---|---|---|---|---|---|---|
| KN | °C | °C | g/cm³ | cSt | ||
| Silicone oil | 2 | -45 | +300 | 0.96 | 54.5 | Universal application |
| Glycerine | 7 | -35 | +240 | 1.26 | 759.6 | FDA 21 CFR 182.1320 |
| Silicone oil | 17 | -90 | +200 | 0.92 | 4.4 | Low temperatures |
| Halocarbon | 21 | -60 | +175 | 1.89 | 10.6 | Oxygen 1) and chlorine |
| Methylcyclopentane | 30 | -130 | +60 | 0.74 | 0.7 | For very low temperatures |
| High-temperature silicone oil | 32 | -25 | +400 | 1.06 | 47.1 | For high temperatures |
| Neobee® M-20 | 59 | -35 | +260 | 0.92 | 10.0 | FDA 21 CFR 172.856, 21 CFR 174.5 |
| DI water | 64 | +4 | +85 | 1.00 | 0.9 | For ultrapure media |
| Silicone oil | 68 | -75 | +250 | 0.93 | 10.3 | |
| DI water/propanol mixture | 75 | -30 | +60 | 0.92 | 3.6 | For ultrapure media |
| Medicinal white mineral oil | 92 | -15 | +260 | 0.85 | 45.3 | FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP |
| Maximum temperature | Maximum oxygen pressure |
|---|---|
| to 60 °C | 50 bar |
| > 60 °C to 100 °C | 30 bar |
| > 100 °C to 175 °C | 25 bar |
