حاجز غشائي مع وصلة فلنجة
الوصف
تُستخدم أغطية/حواجز الغشاء (Diaphragm seals) لحماية أجهزة قياس الضغط في التطبيقات التي تتعامل مع وسائط صعبة. في أنظمة أغطية الغشاء، يقوم غشاء غطاء الغشاء بفصل الجهاز عن الوسط. يتم نقل الضغط إلى جهاز القياس عبر سائل التعبئة الخاص بالنظام الموجود داخل نظام غطاء الغشاء.
لتنفيذ تطبيقات العملاء المتطلبة، تتوفر مجموعة واسعة من التصاميم والمواد وسوائل التعبئة الخاصة بالنظام.
لمزيد من المعلومات التقنية حول أغطية الغشاء وأنظمة أغطية الغشاء، راجع IN 00.06 "Application, operating principle, designs".
إن غطاء الغشاء طراز 990.12 مناسب على نحو مثالي للتطبيقات ذات وصلات العملية الصغيرة. وبفضل نطاقات القياس المنخفضة للغشاء الداخلي يمكن تحقيق ذلك.

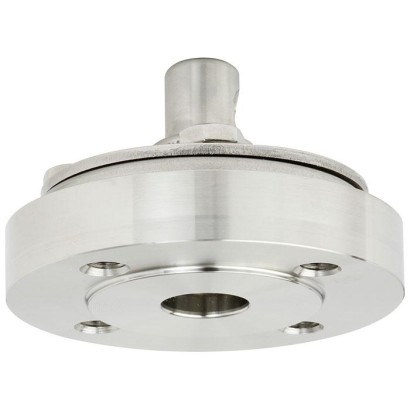

غطاء غشاء مع وصلة فلنجة، طراز 990.12
يؤدي القطر الكبير للغشاء إلى انحراف منخفض عند جهاز القياس عند تغيّر درجة الحرارة. وباستخدام وصلات الغسل/التنظيف (flushing) المتاحة اختياريًا، يمكن تنظيف جانب العملية للفلنجة وغسله حسب الحاجة.
يمكن تركيب غطاء الغشاء على جهاز القياس عبر توصيل مباشر، ولدرجات الحرارة المرتفعة عبر عنصر تبريد أو عبر شعيرة/أنبوب شعري مرن.
بالنسبة لاختيار المواد، تقدم WIKA مجموعة متنوعة من الحلول التي يمكن فيها تصنيع الجزء العلوي من غطاء الغشاء والأجزاء الملامسة للوسط من مواد متطابقة أو مختلفة. ويمكن، كبديل، طلاء الأجزاء الملامسة للوسط.
المزايا
- فلانج بغشاء ملحوم داخلياً
- التركيب على أجهزة القياس للضغوط المنخفضة، وكذلك لفرق الضغط
- وصلات غسيل متوفرة كخيار
الأسئلة والأجوبة
ما وظيفة حاجز الغشاء 990.12؟
يفصل غشاء الحاجز جهاز قياس الضغط عن الوسط، ويُنقل الضغط إلى الجهاز عبر سائل التعبئة داخل نظام الحاجز، مما يحمي الجهاز من الوسائط العدوانية أو الملوثة أو الساخنة.
لماذا يُختار طراز 990.12 دون غيره؟
يناسب هذا الطراز على نحو مثالي التطبيقات ذات وصلات العملية الصغيرة، بفضل نطاقات القياس المنخفضة التي يتيحها الغشاء الداخلي.
ما هي وصلات العملية المتوفرة؟
تتوفر وصلات فلنجة DN 15 وDN 20 وDN 25 وDN 40، ووصلات ملولبة مثل ½" و¾" و1" و1 ½"، بالإضافة إلى G1/4 وG1/8 وG1/2 و1/4NPT و1/8NPT و1/2NPT وM12 وM16 وM20.
ما مدى درجات حرارة الوسط المدعومة؟
من -200 °C إلى +400 °C.
ما المواد المتاحة للأجزاء الملامسة للوسط؟
مجموعة واسعة تشمل الفولاذ المقاوم للصدأ (مثل 316L و904L و321 و316Ti)، وسبائك Hastelloy وInconel وIncoloy وMonel والنيكل والتيتانيوم وDuplex/Superduplex، كما يمكن طلاء الأجزاء بـ ECTFE أو الذهب أو Wikaramic® أو PFA.
هل يمكن تنظيف جانب العملية؟
نعم، باستخدام وصلات الغسل/التنظيف (flushing) المتاحة اختياريًا يمكن تنظيف جانب العملية للفلنجة وغسله حسب الحاجة.
كيف يُركّب الحاجز على جهاز القياس؟
عبر توصيل مباشر، ولدرجات الحرارة المرتفعة عبر عنصر تبريد أو عبر شعيرة/أنبوب شعيري مرن.
ما الشهادات المتوفرة لهذا الطراز؟
الشهادات المتاحة وفق البيانات: EAC وCRN وMTSCHS. ---
| الطراز | 990.12 |
| السلسلة | 990 |
| النوع الفرعي | Diaphragm seal |
| وصلة العملية | DN 15DN 20DN 25DN 40½"¾"1"1 ½"G1/41/4NPTG1/81/8NPTG1/21/2NPTM12M16M20 |
| درجة حرارة العملية | −200…+400 °C |
| مادة العلبة | Stainless steel 1.4404 (316L), Stainless steel 1.4435 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), Duplex 2205 (1.4462), Superduplex (1.4410), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Incoloy 825 (2.4858), Monel 400 (2.4360), Nickel 200 (2.4060, 2.4066), Titanium grade 2 (3.7035), Titanium grade 7 (3.7235) |
| مادة الأجزاء الملامسة | Stainless steel 1.4404 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), ECTFE coating, Gold plating, Wikaramic® coating, PFA (perfluoroalkoxy) coating, Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Incoloy 825 (2.4858), Monel 400 (2.4360), Nickel 200 (2.4060, 2.4066), Titanium class 2 (3.7035), Titanium grade 2 (3.7035), Titanium grade 7 (3.7235), Titanium grade 11 (3.7225), Duplex 2205 (1.4462), Superduplex (1.4410), Stainless steel 1.4435 (316L) |
| مادة الإحكام | FPM, PTFE, Metal C snap ring |
| الشهادات | EACCRNMTSCHS |
| لغات ورقة البيانات | EN |
| Model 990.12 | Standard | Option |
|---|---|---|
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m²) | Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m²) |
| Origin of wetted parts | International | EU, CH, USA |
| Sealing | ■ FPM, max. 200 °C [392 °F] ■ PTFE, max. 260 °C [500 °F] | Metal C snap ring, max. 400 °C [752 °F] |
| Flushing connection | - | ■ Single flushing connection (G ¼, G⅛, ¼NPT, ⅛NPT) ■ Dual flushing connection (G ¼, G⅛, ¼NPT, ⅛NPT) ■ Plug screws |
| Connection to the measuring instrument | Axial adapter | Axial adapter with G½, G¼, ½NPTor ¼NPT(female) |
| Type of mounting | Direct mounting | ■ Capillary ■ Cooling element |
| Retainer parts | Stainless steel | - |
| Design per NACE | - | ■ MR0175 ■ MR0103 |
| Vacuum service (see IN 00.25) | Basic service | ■ Premium service ■ Advanced service |
| Instrument mounting bracket (only for capillary option) | - | ■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe Ø20 ... 80 mm, steel (see data sheet AC 09.07) |
| Standard | Nominal width | Sealing face | |
|---|---|---|---|
| Standard | Option | ||
| Following DIN EN 1092-1 | DN 15 DN 20 DN 25 | Form B1 | Form B2 Groove and tongue Spigot and recess |
| DN 40 | |||
| Following ASME B16.5 | ½" ¾" | RF 125 ... 250 AA | RF 125 ... 500 AA RFSF Flat face Ring groove form RJF |
| 1" | |||
| 1 ½ " |
| Upper body of diaphragm seal | Wetted parts | Maximum permissible process | |
|---|---|---|---|
| Lower body of diaphragm seal ¹⁾ | Diaphragm | temperature ²⁾ in °C [°F] | |
| Stainless steel 1.4404 (316L) | Stainless steel 1.4404 (316L) | Stainless steel 1.4404 / 1.4435 (316L), standard version | 400 [752] |
| Stainless steel 1.4539 (904L) | Stainless steel 1.4539 (904L) | ||
| Stainless steel 1.4541 (321) | Stainless steel 1.4541 (321) | ||
| Stainless steel 1.4571 (316Ti) | Stainless steel 1.4571 (316Ti) | ||
| ECTFE coating | ECTFE coating | 150 [302] | |
| PFA (perfluoroalkoxy) coating, FDA | PFA (perfluoroalkoxy) coating, FDA | 260 [500] | |
| PFA (perfluoroalkoxy) coating, antistatic | PFA (perfluoroalkoxy) coating, antistatic | ||
| Stainless steel 1.4404 (316L) | Gold plating | 400 [752] | |
| Stainless steel 1.4404 (316L) | Wikaramic® coating | ||
| Hastelloy C22 (2.4602) | Hastelloy C22 (2.4602) | 260 [500] | |
| Hastelloy C276 (2.4819) | Hastelloy C276 (2.4819) | 400 [752] | |
| Inconel 600 (2.4816) | Inconel 600 (2.4816) | ||
| Inconel 625 (2.4856) | Inconel 625 (2.4856) | ||
| Incoloy 825 (2.4858) | Incoloy 825 (2.4858) | ||
| Monel 400 (2.4360) | Monel 400 (2.4360) | ||
| Nickel 200 (2.4060, 2.4066) | Nickel 200 (2.4060, 2.4066) | 260 [500] | |
| Titanium class 2 (3.7035) | Titanium class 2 (3.7035) | 150 [302] | |
| Titanium grade 2 (3.7035) | Titanium grade 2 (3.7035) | ||
| Titanium grade 7 (3.7235) | Titanium grade 11 (3.7225) | 300 [572] | |
| Stainless steel 1.4435 (316L) | Stainless steel 1.4435 (316L) | Stainless steel 1.4435 (316L) | 400 [752] |
| Stainless steel 1.4539 (904L) | Stainless steel 1.4539 (904L) | Stainless steel 1.4539 (904L) | |
| Stainless steel 1.4541 (321) | Stainless steel 1.4541 (321) | Stainless steel 1.4541 (321) | |
| Stainless steel 1.4571 (316Ti) | Stainless steel 1.4571 (316Ti) | Stainless steel 1.4571 (316Ti) | |
| Duplex 2205 (1.4462) | Duplex 2205 (1.4462) | Duplex 2205 (1.4462) | 300 [572] |
| Superduplex (1.4410) | Superduplex (1.4410) | Superduplex (1.4410) | |
| Hastelloy C22 (2.4602) | Hastelloy C22 (2.4602) | Hastelloy C22 (2.4602) | 400 [752] |
| Hastelloy C276 (2.4819) | Hastelloy C276 (2.4819) | Hastelloy C276 (2.4819) | |
| Inconel 600 (2.4816) | Inconel 600 (2.4816) | Inconel 600 (2.4816) | |
| Inconel 625 (2.4856) | Inconel 625 (2.4856) | Inconel 625 (2.4856) | |
| Incoloy 825 (2.4558) | Incoloy 825 (2.4858) | Incoloy 825 (2.4858) | |
| Monel 400 (2.4360) | Monel 400 (2.4360) | Monel 400 (2.4360) | |
| Nickel 200 (2.4060, 2.4066) | Nickel 200 (2.4060, 2.4066) | Nickel 200 (2.4060, 2.4066) | |
| Titanium grade 2 (3.7035) | Titanium grade 2 (3.7035) | Titanium grade 2 (3.7035) | |
| Titanium grade 7 (3.7235) | Titanium grade 7 (3.7235) | Titanium grade 11 (3.7225) |
| Logo | Description | Country |
|---|---|---|
| EAC (option) Pressure equipment directive | Eurasian Economic Community | |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
عرض الكل (9)
| DN | Class | Dimensions in mm[in] | G 1 | Weight in kg [lbs] | |||||
|---|---|---|---|---|---|---|---|---|---|
| Mb | D | b | d 4 | f | k | ||||
| ½" | 150 | 52 [2.047] | 95 [3.74] | 28 [1.102] | 34.9 [1.374] | 2 [0.079] | 60.3 [2.374] | ½" UNC | 1.6 [3.5] |
| 300 | 66.7 [2.626] | ||||||||
| 600 | 32 [1.26] | 7 [0.276] | 1.8 [4] | ||||||
| 1500 | 120 [4.724] | 40 [1.575] | 82.6 [3.252] | ¾" UNC | 3.6 [8] | ||||
| ¾" | 150 | 100 [3.937] | 28 [1.102] | 42.9 [1.689] | 2 [0.079] | 69.9 [2.752] | ½" UNC | 1.7 [3.7] | |
| 300 | 115 [4.528] | 25 [0.984] | 82.6 [3.252] | ⅝" UNC | 1.9 [4.2] | ||||
| 600 | 25 [0.894] | 7 [0.276] | 2.2 [4.8] | ||||||
| 1500 | 130 [5.118] | 32.4 [1.276] | 88.9 [3.5] | ¾ " UNC | 3.3 [7.3] | ||||
| 1" | 150 | 110 [4.331] | 22 [0.866] | 50.8 [2] | 2 [0.079] | 79.4 [3.13] | ½ " UNC | 1.6 [3.5] | |
| 300 | 125 [4.921] | 88.9 [3.5] | ⅝ " UNC | 2.0 [4.4] | |||||
| 600 | 24.5 [0.965] | 7 [0.276] | 2.3 [5] | ||||||
| 1500 | 150 [5.905] | 36 [1.417] | 101.6 [4] | ⅞" UNC | 4.8 [10.5] |
| DN | PN | Dimensions in mm[in] | G 1 | Weight in kg [lbs] | |||||
|---|---|---|---|---|---|---|---|---|---|
| Mb | D | b | d 4 | f | k | ||||
| 15 | 10/40 | 52 [2,047] | 95 [3.74] | 28 [1.102] | 45 [1.772] | 2 [0.079] | 65 [2.559] | M12 | 1.6 [3.5] |
| 63/100 | 105 [4.134] | 25 [0.984] | 75 [2.953] | M12 | 2.0 [4.4] | ||||
| 160 | M12 | 2.1 [4.6] | |||||||
| 250 | 130 [5.118] | 26 [1.024] | 90 [3.543] | M16 | 3.2 [7] | ||||
| 20 | 10/40 | 105 [4.134] | 25 [0.984] | 58 [2.283] | 75 [2.953] | M12 | 1.9 [4.2] | ||
| 25 | 10/40 | 115 [4.528] | 22 [0.866] | 68 [2.677] | 85 [3.346] | M12 | 2.1 [4.6] | ||
| 63/100 | 140 [5.512] | 24 [0.945] | 100 [3.937] | M16 | 3.2 [7] | ||||
| 160 | 28 [1.102] | M16 | 3.6 [8] | ||||||
| 250 | 150 [5.905] | 105 [4.134] | M20 | 4.0 [8.8] |
| Material | Unified numbering system (UNS) |
|---|---|
| Stainless steel 316L (1.4404 or 1.4435) | S31603 |
| Stainless steel 904L (1.4539) | N08904 |
| Stainless steel 321 (1.4541) | S32100 |
| Stainless steel 316Ti (1.4571) | S31635 |
| Stainless steel 1.4466 (urea grade) | S31050 |
| Duplex 2205 (1.4462) | S31803 |
| Superduplex 1.4410 | S32750 |
| Tantalum (also lining) | R05200 |
| Hastelloy C276 (2.4819) | N01276 |
| Hastelloy C22 (2.4602) | N06022 |
| Inconel 600 (2.4816) | N06600 |
| Incoloy 825 (2.4858) | N08825 |
| Inconel 625 (2.485) | N06625 |
| Monel 400 (2.4360) | N04400 |
| Nickel 200 (2.4066) | N02200 |
| Nickel 201 (2.4068) | N02201 |
| Titanium 3.7035 (class 2) | R50400 |
| Titanium 3.7235 (class 7) | R52400 |
| Zirconium GR702 | R60702 |
| Designation | Identi- fication number | Solidi- fication point | Boiling/ degradation point | Density at 25 °C | Kin.Viscosity at 25 °C | Remark |
|---|---|---|---|---|---|---|
| KN | °C | °C | g/cm³ | cSt | ||
| Silicone oil | 2 | -45 | +300 | 0.96 | 54.5 | Universal application |
| Glycerine | 7 | -35 | +240 | 1.26 | 759.6 | FDA 21 CFR 182.1320 |
| Silicone oil | 17 | -90 | +200 | 0.92 | 4.4 | Low temperatures |
| Halocarbon | 21 | -60 | +175 | 1.89 | 10.6 | Oxygen 1) and chlorine |
| Methylcyclopentane | 30 | -130 | +60 | 0.74 | 0.7 | For very low temperatures |
| High-temperature silicone oil | 32 | -25 | +400 | 1.06 | 47.1 | For high temperatures |
| Neobee® M-20 | 59 | -35 | +260 | 0.92 | 10.0 | FDA 21 CFR 172.856, 21 CFR 174.5 |
| DI water | 64 | +4 | +85 | 1.00 | 0.9 | For ultrapure media |
| Silicone oil | 68 | -75 | +250 | 0.93 | 10.3 | |
| DI water/propanol mixture | 75 | -30 | +60 | 0.92 | 3.6 | For ultrapure media |
| Medicinal white mineral oil | 92 | -15 | +260 | 0.85 | 45.3 | FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP |
| Maximum temperature | Maximum oxygen pressure |
|---|---|
| to 60 °C | 50 bar |
| > 60 °C to 100 °C | 30 bar |
| > 100 °C to 175 °C | 25 bar |
