WIKA · قياس الضغط · العائلة 990
حاجز غشائي (Diaphragm seal) مع وصلة ملولبة
حاجز غشائي (Diaphragm seal) مع وصلة ملولبة لحماية أجهزة قياس الضغط في التطبيقات التي تتعامل مع وسائط عدوانية، حارة، مسببة للتآكل، أو وسائط بيئية خطرة أو سامة.
النطاق
0…250 bar
EACCRN
السعر
حسب الطلب
يعتمد على التكوين
الوصف
تُستخدم أغطية/حواجز الغشاء (Diaphragm seals) لحماية أجهزة قياس الضغط في التطبيقات التي تتعامل مع وسائط صعبة. في أنظمة أغطية الغشاء، يقوم غشاء غطاء الغشاء بفصل الجهاز عن الوسط. يتم نقل الضغط إلى جهاز القياس عبر سائل التعبئة (system fill fluid) الموجود داخل نظام غطاء الغشاء.
لتنفيذ تطبيقات العملاء المتطلبة، تتوفر مجموعة واسعة من التصاميم والمواد وسوائل التعبئة الخاصة بالنظام.
لمزيد من المعلومات التقنية حول أغطية الغشاء وأنظمة أغطية الغشاء، راجع IN 00.06 "Application, operating principle, designs".

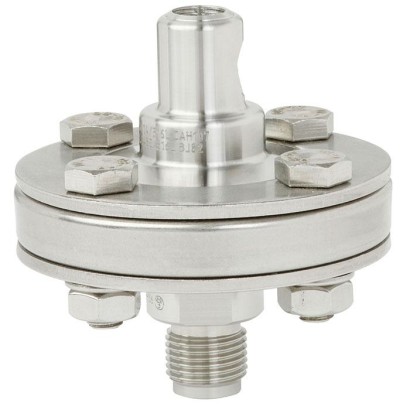

غطاء غشاء مع توصيل ملولب، الطراز 990.10
يُعد غطاء الغشاء طراز 990.10 مع توصيل ملولب وبنية ملولبة مناسبًا لمجالات تطبيق متنوعة. يمكن إجراء استبدال الجزء السفلي دون إجراء أي تعديلات على نظام غطاء الغشاء. وباستخدام غطاء الغشاء هذا يمكن تغطية نطاقات ضغط مرتفعة حتى 250 bar.
يمكن تركيب غطاء الغشاء على جهاز القياس عبر توصيل مباشر، أو لدرجات الحرارة المرتفعة عبر عنصر تبريد، أو عبر شعيرة/أنبوب شعري مرن.
بالنسبة لاختيار المواد، تقدم WIKA مجموعة متنوعة من الحلول التي يمكن من خلالها تصنيع الجزء العلوي لغطاء الغشاء والأجزاء الملامسة للوسط من مواد متطابقة أو مختلفة. ويمكن، كبديل، طلاء الأجزاء الملامسة للوسط.
المزايا
- وصلة عملية بخيط لولبي
- نسخة بحاجز داخلي، أجزاء الفاصل الغشائي مربوطة بمسمار
- تشكيلة واسعة من وصلات العمليات والمواد
- وصلات غسيل متوفرة كخيار
الأسئلة والأجوبة
ما نطاق ضغط التشغيل الذي يتحمله الطراز 990.10؟
يغطي النظام نطاقات ضغط حتى 250 bar (ما يعادل 3600 psi).
ما خيارات وصلات العملية المتوفرة؟
تشكيلة ملولبة واسعة تشمل G ¼ A حتى G 1 ½ A، وR ¼ حتى R ¾، وNPT بأحجام مختلفة (¼ NPT حتى 1 ½ NPT)، بالإضافة إلى M20 x 1.5.
هل يمكن استخدام الحاجز مع وسائط شديدة التآكل؟
نعم؛ تتوفر أجزاء ملامسة للوسط من Tantalum، وHastelloy C276، وInconel، وMonel، وTitanium، وكذلك تبطين PTFE وطلاءات PFA وECTFE وWikaramic.
من أي مواد يُصنع جسم الحاجز؟
الجسم متاح من ستانلس ستيل مثل 316L (1.4404 / 1.4435) و316Ti (1.4571) و904L، ومن Duplex 2205 وSuperduplex 2507 وحسب طلب العميل.
كيف يُركّب الحاجز على جهاز القياس؟
يمكن التركيب عبر توصيل مباشر، أو عبر عنصر تبريد لدرجات الحرارة المرتفعة، أو عبر أنبوب شعيراتي مرن.
ماذا يميز الطراز 990.10 ضمن عائلة 990؟
تصميمه الملولب مع غشاء داخلي وأجزاء مثبتة باللولب، مما يتيح استبدال الجزء السفلي دون تعديلات على نظام الحاجز، مع توافر وصلات غسيل (Flushing connections) كخيار.
ما الشهادات المعتمدة لهذا المنتج؟
يتوفر بشهادتي EAC وCRN.
التعريف
| الطراز | 990.10 |
| السلسلة | 990 |
| النوع الفرعي | Diaphragm seal |
نطاق القياس
| نطاق الضغط | 0…250 bar · 0…3600 psi |
ظروف العملية
| وصلة العملية | 1 NPTM20 x 1.5G1AG13/8NPT3/4NPTG ¼ AG ⅜ AG ½ AG ¾ AG 1 ½ A¼ NPT⅜ NPT½ NPT¾ NPT1 ½ NPTR ¼R ⅜R ½R ¾G½G¼G⅜G¾G1/2AG1/4AG3/8AG3/4AG11/2AG1/2G1/4G3/8G3/41/2NPT1/4NPT11/2NPTR1/2R1/4R3/8R3/4 |
| درجة حرارة العملية | ≤ +400 °C |
المواد
| مادة العلبة | Stainless steel 1.4404 (316L), Stainless steel 1.4435 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), Duplex 2205 (1.4462), Superduplex 2507 (1.4410), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Incoloy 825 (2.4858), Monel 400 (2.4360), Nickel 200 (2.4060, 2.4066), Titanium grade 2 (3.7035), Titanium grade 7 (3.7235) |
| مادة الأجزاء الملامسة | Stainless steel 1.4404 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), PTFE lining, ECTFE coating, Gold plating, Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Incoloy 825 (2.4858), Monel 400 (2.4360), Nickel 200 (2.4060, 2.4066), Titanium grade 2 (3.7035), Titanium grade 7 (3.7235), Tantalum lining, PFA (perfluoroalkoxy) coating, PFA coating, Wikaramic, Titanium grade 11 (3.7225), Tantalum, Stainless steel 1.4435 (316L), Wikaramic ® coating, Wikaramic coating, Duplex 2205 (1.4462), Superduplex 2507 (1.4410) |
| مادة الإحكام | PTFE, Metal C spring, silver-plated stainless steel, Metal C spring, Inconel |
الشهادات والموافقات
| الشهادات | EACCRN |
تفاصيل إضافية
| لغات ورقة البيانات | EN |
جداول من ورقة البيانات
| Model 990.10 | Standard | Option |
|---|---|---|
| Pressure range | 0 ... 250 bar [0 ... 3,600 psi] or all other equivalent vacuum or combined pressure and vacuum ranges | |
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m²) | Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m 2 ) |
| Origin of wetted parts | International | EU, CH, USA |
| Connection to the measuring instrument | Axial adapter | Axial adapter with G½, G¼, ½NPTor ¼NPT(female) |
| Type of mounting | Direct mounting | ■ Capillary ■ Cooling element |
| Sealing | PTFE max. 260 °C [500 °F] | ■ Metal C spring, silver-plated stainless steel, max. 400 °C [752 °F] ■ Metal C spring, Inconel, max. 400 °C [752 °F] |
| Flushing connection | - | ■ Single flushing connection (G ¼, G⅛, ¼NPT, ⅛NPT) ■ Dual flushing connection (G ¼, G⅛, ¼NPT, ⅛NPT) ■ Plug screws |
| Design per NACE | - | ■ MR0175 ■ MR0103 |
| Vacuum service (see IN 00.25) | Basic service | ■ Premium service ■ Advanced service |
| Instrument mounting bracket (only for capillary option) | - | ■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe outer Ø20 ... 80 mm, steel (see data sheet AC 09.07) |
| Standard | Male thread | Female thread | ||
|---|---|---|---|---|
| Standard | Option | Standard | Option | |
| Following DIN ISO 228-1 | G½A | G¼A G⅜A G¾A G1A G1½A | G½ | G¼ G⅜ G¾ G1 |
| Following ASME B 1.20.1 | ½NPT | ¼NPT ⅜NPT ¾NPT 1 NPT 1½NPT | ½NPT | ¼NPT ⅜NPT ¾NPT 1 NPT |
| Following DIN 13-1 | M20 x 1.5 | - | M20 x 1.5 | - |
| Following ISO 7-1 | R½ | R¼,R⅜,R¾ | - | - |
| Upper body of diaphragm seal | Wetted parts | Maximum permissible process temperature ¹⁾ in °C [°F] | |
|---|---|---|---|
| Lower body of diaphragm seal | Diaphragm | ||
| Stainless steel 1.4404 (316L) | Stainless steel 1.4404 (316L) | Stainless steel 1.4404 / 1.4435 (316L), standard version | 400 [752] |
| Stainless steel 1.4539 (904L) | Stainless steel 1.4539 (904L) | ||
| Stainless steel 1.4541 (321) | Stainless steel 1.4541 (321) | ||
| Stainless steel 1.4571 (316Ti) | Stainless steel 1.4571 (316Ti) | ||
| PTFE lining ²⁾ | ECTFE coating | 150 [302] | |
| PTFE lining ²⁾ | PFA (perfluoroalkoxy) coating, FDA | 260 [500] | |
| PTFE lining ²⁾ | PFA (perfluoroalkoxy) coating, antistatic | ||
| - | Gold plating | 400 [752] | |
| - | Wikaramic ® coating | ||
| Hastelloy C22 (2.4602) | Hastelloy C22 (2.4602) | 260 [500] | |
| Hastelloy C276 (2.4819) | Hastelloy C276 (2.4819) | 400 [752] | |
| Inconel 600 (2.4816) | Inconel 600 (2.4816) | ||
| Inconel 625 (2.4856) | Inconel 625 (2.4856) | ||
| Incoloy 825 (2.4858) | Incoloy 825 (2.4858) | ||
| Monel 400 (2.4360) | Monel 400 (2.4360) | ||
| Nickel 200 (2.4060, 2.4066) | Nickel 200 (2.4060, 2.4066) | 260 [500] | |
| Titanium grade 2 (3.7035) | Titanium grade 2 (3.7035) | 150 [302] | |
| Titanium grade 7 (3.7235) | Titanium grade 11 (3.7225) | ||
| Tantalum lining ²⁾ | Tantalum | 300 [572] | |
| Stainless steel 1.4435 (316L) | Stainless steel 1.4435 (316L) | Stainless steel 1.4435 (316L) | 400 [752] |
| Stainless steel 1.4539 (904L) | Stainless steel 1.4539 (904L) | Stainless steel 1.4539 (904L) | |
| Stainless steel 1.4541 (321) | Stainless steel 1.4541 (321) | Stainless steel 1.4541 (321) | |
| Stainless steel 1.4571 (316Ti) | Stainless steel 1.4571 (316Ti) | Stainless steel 1.4571 (316Ti) | |
| Duplex 2205 (1.4462) | Duplex 2205 (1.4462) | Duplex 2205 (1.4462) | 300 [572] |
| Superduplex 2507 (1.4410) | Superduplex 2507 (1.4410) | Superduplex 2507 (1.4410) | |
| Hastelloy C22 (2.4602) | Hastelloy C22 (2.4602) | Hastelloy C22 (2.4602) | 400 [752] |
| Hastelloy C276 (2.4819) | Hastelloy C276 (2.4819) | Hastelloy C276 (2.4819) | |
| Inconel 600 (2.4816) | Inconel 600 (2.4816) | Inconel 600 (2.4816) | |
| Inconel 625 (2.4856) | Inconel 625 (2.4856) | Inconel 625 (2.4856) | |
| Incoloy 825 (2.4558) | Incoloy 825 (2.4858) | Incoloy 825 (2.4858) | |
| Monel 400 (2.4360) | Monel 400 (2.4360) | Monel 400 (2.4360) | |
| Nickel 200 (2.4060, 2.4066) | Nickel 200 (2.4060, 2.4066) | Nickel 200 (2.4060, 2.4066) | |
| Titanium grade 2 (3.7035) | Titanium grade 2 (3.7035) | Titanium grade 2 (3.7035) | |
| Titanium grade 7 (3.7235) | Titanium grade 7 (3.7235) | Titanium grade 11 (3.7225) |
| Logo | Description | Country |
|---|---|---|
| EAC (option) Pressure equipment directive | Eurasian Economic Community | |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
عرض الكل (9)
| G | Dimensions in mm[in] | |||
|---|---|---|---|---|
| h | h₁ | Mb | SW | |
| G ¼ A | 13 [5.512] | 29.5 [1.161] | 52 [2.047] | 27 [1.063] |
| G⅜A | 16 [0.63] | 32.5 [1.28] | ||
| G ½ A | 20 [0.787] | 36.5 [1.437] | ||
| G ¾ A | 43 [1.693] | 41 [1.614] | ||
| G 1 A | 28 [1.102] | 51 [2.008] | ||
| G 1 ½ A | 58.5 [2.303] | |||
| ¼ NPT | 13 [5.512] | 29.5 [1.161] | 27 [1.063] | |
| ⅜NPT | 15 [0.591] | 31.5 [1.24] | ||
| ½ NPT | 19 [0.748] | 35.5 [1.398] | ||
| ¾ NPT | 20 [0.787] | 36.5 [1.437] | ||
| 1 NPT | 25 [0.984] | 48 [1.98] | 41 [1.614] | |
| 1 ½ NPT | 26 [1.024] | 56.5 [2.224] | ||
| M20 x 1.5 | 20 [0.787] | 36.5 [1.437] | 27 [1.063] | |
| R ¼ | 15 [0.591] | 31.5 [1.28] | ||
| R ⅜ | 18 [0.709] | 34.5 [1.358] | ||
| R ½ | 19 [0.748] | 35.5 [1.398] | ||
| R ¾ | 20 [0.787] | 36.5 [1.437] |
| G | Dimensions in mm[in] | |||
|---|---|---|---|---|
| h | h 1 | Mb | SW | |
| G ¼ | 10 [0.394] | 16.5 [0.65] | 52 [2.047] | 27 [1.063] |
| G⅜ | 12 [0.472] | |||
| G ½ | 14 [0.551] | |||
| G ¾ | 16 [0.63] | 22.5 [0.886] | 32 [1.26] | |
| G 1 | 18 [0.709] | 24.5 [0.965] | 41 [1.614] | |
| ¼ NPT | - | 16.5 [0.65] | 27 [1.063] | |
| ⅜ NPT | ||||
| ½ NPT | ||||
| ¾ NPT | 20.5 [0.807] | 32 [1.26] | ||
| 1 NPT | 28.5 [1.122] | 41 [1.614] | ||
| M20 x 1.5 | 15.5 [0.61] | 18.5 [0.728] | 27 [1.063] |
| Material | Unified numbering system (UNS) |
|---|---|
| Stainless steel 316L (1.4404 or 1.4435) | S31603 |
| Stainless steel 904L (1.4539) | N08904 |
| Stainless steel 321 (1.4541) | S32100 |
| Stainless steel 316Ti (1.4571) | S31635 |
| Stainless steel 1.4466 (urea grade) | S31050 |
| Duplex 2205 (1.4462) | S31803 |
| Superduplex 1.4410 | S32750 |
| Tantalum (also lining) | R05200 |
| Hastelloy C276 (2.4819) | N01276 |
| Hastelloy C22 (2.4602) | N06022 |
| Inconel 600 (2.4816) | N06600 |
| Incoloy 825 (2.4858) | N08825 |
| Inconel 625 (2.485) | N06625 |
| Monel 400 (2.4360) | N04400 |
| Nickel 200 (2.4066) | N02200 |
| Nickel 201 (2.4068) | N02201 |
| Titanium 3.7035 (class 2) | R50400 |
| Titanium 3.7235 (class 7) | R52400 |
| Zirconium GR702 | R60702 |
| Designation | Identi- fication number | Solidi- fication point | Boiling/ degradation point | Density at 25 °C | Kin.Viscosity at 25 °C | Remark |
|---|---|---|---|---|---|---|
| KN | °C | °C | g/cm³ | cSt | ||
| Silicone oil | 2 | -45 | +300 | 0.96 | 54.5 | Universal application |
| Glycerine | 7 | -35 | +240 | 1.26 | 759.6 | FDA 21 CFR 182.1320 |
| Silicone oil | 17 | -90 | +200 | 0.92 | 4.4 | Low temperatures |
| Halocarbon | 21 | -60 | +175 | 1.89 | 10.6 | Oxygen 1) and chlorine |
| Methylcyclopentane | 30 | -130 | +60 | 0.74 | 0.7 | For very low temperatures |
| High-temperature silicone oil | 32 | -25 | +400 | 1.06 | 47.1 | For high temperatures |
| Neobee® M-20 | 59 | -35 | +260 | 0.92 | 10.0 | FDA 21 CFR 172.856, 21 CFR 174.5 |
| DI water | 64 | +4 | +85 | 1.00 | 0.9 | For ultrapure media |
| Silicone oil | 68 | -75 | +250 | 0.93 | 10.3 | |
| DI water/propanol mixture | 75 | -30 | +60 | 0.92 | 3.6 | For ultrapure media |
| Medicinal white mineral oil | 92 | -15 | +260 | 0.85 | 45.3 | FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP |
| Maximum temperature | Maximum oxygen pressure |
|---|---|
| to 60 °C | 50 bar |
| > 60 °C to 100 °C | 30 bar |
| > 100 °C to 175 °C | 25 bar |
