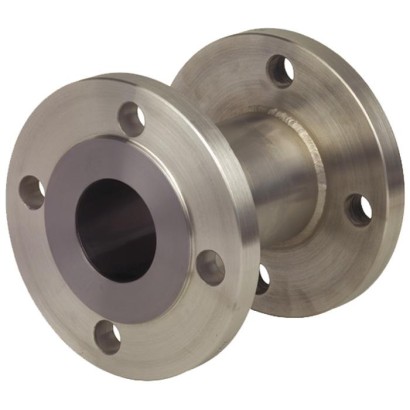

Name: مانع تسرب غشاء حاجز مدمج
Brand: WIKA

Question 1

ما هو مدى الضغط الذي يقيسه هذا الحاجز؟

Accepted Answer

المدى المتاح من 0 … 0.6 bar حتى 0 … 40 bar حسب التكوين المطلوب.

Question 2

كيف يتم تركيب الحاجز في الخط؟

Accepted Answer

يُركَّب مباشرة وبشكل دائم بين فلنجتين، إذ إنه مصمم خصيصًا للتركيب المدمج داخل خط الأنابيب.

Question 3

ما هي وصلات العملية المتوفرة؟

Accepted Answer

EN 1092-1 بمقاسات DN 25, 40, 50, 80, 100، أو ASME B 16.5 بمقاسات 1"، 2"، 3"، 4"، مع وجه مانع تسرب Form B1 أو ASME RF 125 ... 250 AA.

Question 4

ما هي الوسائط المناسبة لهذا الحاجز؟

Accepted Answer

الوسائط الجارية والنقية والعاملة (التآكلية)، وهو موجه أساسًا لصناعات العمليات الكيميائية والبتروكيماوية.

Question 5

من أي مواد تُصنع الأجزاء الملامسة للوسط؟

Accepted Answer

الفولاذ المقاوم للصدأ (AISI 316L) وبدرجات 1.4435 و1.4541 و1.4571، بالإضافة إلى Monel وHastelloy B3 وHastelloy C4 وHastelloy C22 وHastelloy C276 وTantalum، مع خيارات واسعة من المواد الخاصة.

Question 6

هل تتوفر حماية للاستخدام في المناطق الخطرة؟

Accepted Answer

نعم، يتوفر اعتماد كواقٍ لهب (Flame arrester) للاستخدام في المنطقة 0.

Question 7

ما الذي يميز طراز 981.27 عن غيره من حواجز الأغشية؟

Accepted Answer

تصميمه الدائري بالكامل دون زوايا أو حواف، وتركيبه المباشر بين فلنجتين، وإتاحة نسخة قابلة للتسخين عند الحاجة.

الطراز	981.27
السلسلة	981
النوع الفرعي	Diaphragm seal

DN inmm	PN	D	b	d 2	k	f	d 4	Number of bores	L	Mb 1)
25	40	115	18	14	85	2	68	4	114	28.5
40	40	150	18	18	110	3	88	4	146	43
50	40	165	20	18	125	3	102	4	156	54.5
80	40	200	24	18	160	3	138	8	166	82.5
100	16	220	20	18	180	3	158	8	166	107
	40	235	24	22	190	3	162	8	166	107

DN	Class	D	b	d 2	k	f	d 4	Number of bores	L	Mb 1)
1 "	150	110	14.5	16	79.5	2	51	4	114	26.6
	300	125	17.5	20	89	2	51	4	114	26.6
2 "	150	150	19.5	20	120.5	2	92	4	156	52.5
	300	165	22.5	20	127	2	92	8	156	52.5
3 "	150	190	24	20	152.5	2	127	4	166	78
	300	210	29	22	168.5	2	127	8	166	78
4 "	150	230	24	20	190.5	2	158	8	166	102.3
	300	255	32	22	200	2	158	8	166	102.3
