مانع تسرب غشاء (ديـافرام) مدمج
الوصف

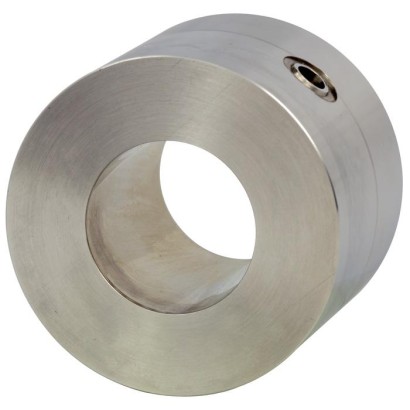

حاجز غشاء مدمج من نوع الخلية، مصمم للتركيب الدائم مباشرة في خطوط الأنابيب بين وصلتين شفّيتين. يعمل على فصل جهاز قياس الضغط عن الوسط القياسي عبر غشاء مرن، مما يسمح بقياس ضغط الوسائط السائلة النقية والعدوانية بأمان. يُختار هذا الطراز في صناعات العمليات الكيميائية والبتروكيماوية حيث تكون الوسائط عدوانية أو تتطلب مواد خاصة للأجزاء الملامسة للوسط.
المزايا
- دائري تمامًا، بدون زوايا وحواف
- للتركيب المباشر بين شفة (فلانش) وشفة
- خيار واسع من المواد الخاصة
الأسئلة والأجوبة
ما نطاق الضغط الذي يقيسه هذا الحاجز؟
يغطي الطراز 981.10 نطاقات تبدأ من 0 … 0.6 bar وتصل إلى 0 … 400 bar و6 … 400 bar، بالإضافة إلى نطاق 150 … 2500 class.
ما وصلات العملية المتاحة؟
الوصلة للشفّيات (الفلنجات) وفقًا لمعايير EN 1092-1 أو ASME B 16.5، مع وجوه ختم الشكل B1 أو ASME RF 125 ... 250 AA ...
ما المواد المتوفرة للأجزاء الملامسة للوسط؟
تشمل المواد: الفولاذ المقاوم للصدأ AISI 316L و1.4541 و1.4571 و1.4462 و1.4435، بالإضافة إلى Monel 400 وHastelloy C276 وHastelloy B2 وInconel 600 وIncoloy 825 والتنتالوم (tantalum) والنيكل (nickel) وC4 وC22.
هل يناسب الوسائط العدوانية؟
نعم، صُمم خصيصًا للوسائط الجارية والنقية والعدوانية، ويوفر خيارًا واسعًا من المواد الخاصة للأجزاء الملامسة للوسط بما يناسب التطبيقات الكيميائية والبتروكيماوية.
ما الذي يميز هذا الطراز عن غيره من حواجز الغشاء؟
الطراز 981.10 من نوع الخلية (cell-type) مدمج داخل خط الأنابيب، بشكل دائري بالكامل بدون زوايا أو حواف، ويُركَّب مباشرة بين شفّتين دون الحاجة إلى وصلة إضافية.
هل يحمل اعتمادات للحماية من الانفجار؟
نعم، وفقًا لبيانات المنتج فهو معتمد كمانع لهب (Flame arrester) للمنطقة Zone 0.
| الطراز | 981.10 |
| السلسلة | 981 |
| النوع الفرعي | Diaphragm seal |
| نطاق الضغط | 0…0.6 bar · 0…400 bar · 6…400 bar · 150…2500 class |
| وصلة العملية | EN 1092-1ASME B 16.5 |
| درجة حرارة العملية | ≤ +140 °C |
| مادة الأجزاء الملامسة | Stainless steel (AISI 316L), 1.4541, 1.4571, 1.4462, Monel 400, Hastelloy C276, Inconel 600, Incoloy 825, tantalum, Hastelloy B2, C4, C22, nickel, 1.4435, Stainless steel 1.4435 |
| حماية الانفجار | Flame arrester approved for Zone 0 |
| لغات ورقة البيانات | EN |
| DN inmm | PN in bar | Dimensions inmm | Weight in kg | ||
|---|---|---|---|---|---|
| D | Mb | L | |||
| 25 | 6 ... 400 | 63 | 28.5 | 60 | 1.4 |
| 40 | 6 ... 400 | 85 | 43 | 60 | 2.2 |
| 50 | 6 ... 320 | 95 | 54.5 | 60 | 2.5 |
| 80 | 6 ... 250 | 130 | 82.5 | 60 | 4.0 |
| 100 | 6 ... 160 | 150 | 107 | 60 | 4.7 |
| 125 | 6 | 178 | 132 | 60 | 6.8 |
| 125 | 10 ... 63 | 188 | 132 | 60 | 6.8 |
| 150 | 6 | 202 | 159 | 60 | 9.5 |
| 150 | 10 ... 63 | 212 | 159 | 60 | 9.5 |
| DN | Class | Dimensions inmm | Weight | ||
|---|---|---|---|---|---|
| D | Mb | L | in kg | ||
| 1" | 150 ... 2500 | 63 | 28.5 | 60 | 1.4 |
| 1 ½" | 150 ... 2500 | 78 | 43 | 60 | 2.2 |
| 2" | 150 ... 1500 | 95 | 54.5 | 60 | 2.5 |
| 3" | 150 ... 900 | 130 | 82.5 | 60 | 4.0 |
| 4" | 150 ... 600 | 150 | 107 | 60 | 4.7 |
| 5" | 150 ... 300 | 186 | 132 | 60 | 6.8 |
| 6" | 150 ... 300 | 216 | 159 | 60 | 9.5 |
