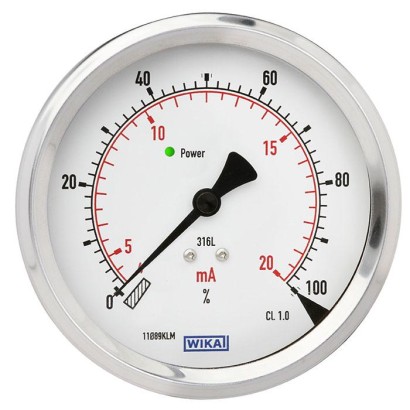

مؤشر للتركيب على اللوحة
الوصف
تم تطوير الطراز 910.70 خصيصًا لعرض حساسات الإشارة الخارجة 4 ... 20 mA في البيئات الصناعية.
يتوافق تصميم المؤشر ذو القرص والهيكل مع تصميم مقياس الضغط الميكانيكي. تتيح إشارة الدخل القياسية للمؤشر توصيل مجموعة متنوعة من الحساسات، بغض النظر عن مقدار القياس الخاص بها (مثل الضغط أو درجة الحرارة أو التدفق).
للتطبيقات التي تتطلب ذلك، مثل التعامل مع درجات حرارة وسط مرتفعة ووسائط حاسمة، يمكن استخدام الطراز 910.70 بالاقتران مع نظام مانع تسرب الحجاب الحاجز (diaphragm seal) المكوّن من حساس ضغط ومانع تسرب الحجاب الحاجز.
المزايا
- مؤشر بقرص مقروء من مسافة بعيدة، لإشارة التيار التناظرية 4 ... 20 mA
- مناسب لجميع أجهزة الاستشارة ذات خرج التيار، بغض النظر عن الكمية المقيسة
- إشارة ضوئية عند تعطل إشارة المستشعر
- إشارة خرج 4 ... 20 mA (اختياري)
الأسئلة والأجوبة
ما نوع الإشارة التي يعرضها الطراز 910.70؟
يعرض إشارة التيار التناظرية 4 ... 20 mA، وهو مناسب لجميع الحساسات ذات الخرج الحالي بغض النظر عن مقدار القياس.
هل يمكن استخدام المؤشر مع حساسات غير حساسات الضغط؟
نعم، فهو متوافق مع أي حساس ذي خرج تيار 4 ... 20 mA، مثل حساسات الضغط أو درجة الحرارة أو التدفق أو قياس المستوى.
ما دقة عرض القيمة؟
الدقة 0.75 % من مدى القياس.
ما جهد التغذية المطلوب؟
تغذية DC 14 ... 30 V عبر موصل دائري M12 x 1 رباعي الأطراف.
ما درجة الحماية من الغبار والماء؟
IP65/IP67 وفق المعيار IEC/EN 60529.
ما نطاق درجة الحرارة المحيطة المسموح به؟
من 0 إلى +60 °C.
هل تتوفر شهادة حماية من الانفجار (ATEX)؟
لا تتضمن البيانات المتاحة أي شهادة حماية من الانفجار لهذا الطراز؛ الشهادات المذكورة هي CE وRoHS فقط.
ما الذي يميز هذا الطراز عن غيره؟
يتميز بمؤشر قرصي قابل للقراءة من مسافة، وإشارة ضوئية عند فشل إشارة الحساس، وخيار إشارة خرج 4 ... 20 mA، مع هيكل من الستانلس ستيل وأجزاء مبللة من 316L.
| الطراز | 910.70 |
| السلسلة | 910 |
| النوع الفرعي | Indicator for panel mounting |
| فئة الدقة | 0.75 % of measuring span |
| معيار الدقة | IEC/EN 60529 |
| إشارة الخرج | 4-20mA · 4-20mA (option) |
| التغذية | DC 14 ... 30 V |
| وصلة كهربائية | Circular connector M12 x 1, 4-pin |
| مادة العلبة | Stainless steel |
| مادة الأجزاء الملامسة | 316L |
| حرارة المحيط | +0…+60 °C |
| تصنيف IP | IP65/IP67 |
| الوزن | 0.365 kg |
| الشهادات | CERoHS |
| لغات ورقة البيانات | EN |
| Model 910.70 | |
|---|---|
| Indicator | |
| Principle | A digitally controlled stepper motor drives the pointer shaft |
| Dial | White, black lettering |
| Scale range | 270° |
| Measuring time | Max. 30 %of full scale / s |
| Sensor input | |
| Input signal | 4 ... 20 mA, 2-wire |
| Electrical connection | Circular connector M12 x 1, 4-pin; nickel-plated brass |
| Accuracy | 0.75 %of measuring span |
| Voltage supply | |
| Power supply U S | DC 14 ... 30 V, max. 0.2 A |
| Electrical connection | Circular Connector M12 x 1, 4-pin |
| Output signal | |
| Output signal | 4 …20mA, 2-wire, passive, galvanically isolated |
| Permissible max. load R A | R A ≤ (U B - 12 V)/0.02 A with R A in Ωand U B in V, max.600Ω |
| Power supply U B | DC 12V< U B < 30V |
| Cable | |
| Power cord | Length: ≤ 5 m[16.4 ft], only use of original cable is permitted |
| Sensor cable | Length: ≤ 3 m[9.8 ft], only use of original cable is permitted |
| Permissible ambient conditions | |
| Operating temperature | 0 ... 60 °C [32 ... 140 °F] |
| Storage temperature | -25 ...+70 °C [-13 ...+158 °F] |
| Permissible air humidity | 10 ... 95 %r.h. (non-condensing) |
| Case | |
| Material | Stainless steel |
| Ingress protection per IEC/EN 60529 | IP65/IP67 |
| Weight | Approx. 365 g [12.9 oz] |
| Mounting | With mounting bracket |
| Pin | Function | Wire colour |
|---|---|---|
| 1 | Analogue output (+) | BN |
| 2 | Power supply (DC 14 ... 24 V) | WH |
| 3 | Analogue output (-) | BL |
| 4 | Power supply (GND / 0 V) | BC |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective ■ RoHS directive | European Union |
| Dial status | Description | Operating status |
|---|---|---|
| 316L Power 80 60 40 20 20 15 10 5 | Power LED lights up green. Pointer is within the scale. Analogue output is in the range of 4 ...20mA | Normal operation |
| Power LED flashes green. Pointer is below the scale. Analogue output in the Power 80 60 40 20 15 10 | range of 4 ...20mA | After switching on the analogue display, an initialisation process is performed.Wait 5 seconds. |
| 316L Power 80 60 40 20 20 15 10 5 | Power LED flashes red. Pointer is above the full scale value. Analogue output: > 20mA | The sensor signal is between 20.5…21mA 1) . Error signal is suppressed for a few seconds. Check sensor. |
| Power 80 60 40 20 15 10 | Power LED flashes red. Pointer is below the scale. Analogue output:<4mA | Sensor signal is < 3.6mA 1) Error signal is suppressed for a few seconds. Check sensor cable and sensor. |
| 316L Power % 100 80 60 40 20 0 mA 20 15 10 5 4 | Power LED does not light up. Pointer is below the scale. Analogue output: > 21mA | Check power supply |
