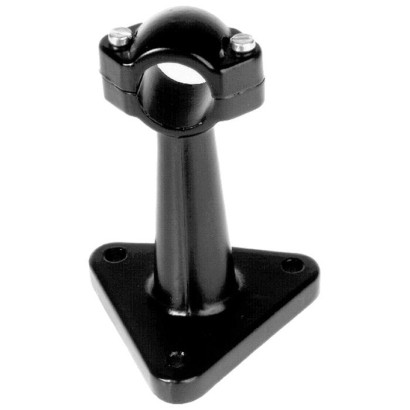

حامل تثبيت الجهاز لأجهزة القياس ذات المؤشر
الوصف
مع الإصدارات المطابقة لـ DIN 16281، تم تصميم رأس قوس تثبيت الجهاز كقوس من جزأين يتم فيه تثبيت قطعة محول بالضغط. يتوفر خيار التركيب على الجدار (الشكل H) بثلاثة أطوال تمديد مصنوعة من الألومنيوم أو الفولاذ المقاوم للصدأ. يتوفر الشكل A للتركيب على الجدار أو على الأنبوب أو على الدعامة بتمديد طوله 100 mm ومصنوع من حديد مصبوب قابل للطرق مطلي بالغمس على الساخن (GJMW). تم تصميم إصدار آخر بفتحة تثبيت مفلطحة لقطعة المحول للأقطار الاسمية للأنابيب 20 ... 80 mm [0.79 ... 3.15 in] ويمكن استخدامه للأنابيب الرأسية والأفقية.
المزايا
- وفق DIN 16281، الشكل H، للتركيب على الحائط
- وفق DIN 16281، الشكل A، للتركيب على الحائط أو الأنبوب أو الدعامة
- للتركيب على الأنابيب، قطر الأنبوب Ø 20 ... 80 mm [0.79 ... 3.15 in] مع قطعة تكييف أو بدونها
- للتثبيت على الحائط دون قطعة تكييف
الأسئلة والأجوبة
ما هو معيار التصميم لحامل التثبيت 910.16؟
الحامل مصمم وفقًا لـ DIN 16281، ويتوفر بالشكل H (للتركيب على الجدار) والشكل A (للتركيب على الجدار أو الأنبوب أو الدعامة).
ما أحجام الأنابيب التي يدعمها التثبيت الأنبوبي؟
يدعم التثبيت الأنبوبي أنابيب بقطر 20 ... 80 mm [0.79 ... 3.15 in]، مع قطعة محول أو بدونها.
هل يمكن استخدام الحامل للتركيب على الجدار فقط؟
لا، فالشكل A يسمح بالتركيب على الجدار أو الأنبوب أو الدعامة، بينما الشكل H مخصص للتركيب على الجدار.
من أي مواد يُصنع الحامل؟
يُصنع من الألومنيوم أو الفولاذ المقاوم للصدأ (الشكل H)، ومن حديد مصبوب قابل للطرق مطلي بالغمس على الساخن (GJMW) في إصدار الشكل A بطول تمديد 100 mm.
هل يدعم الحامل الأنابيب الرأسية والأفقية؟
نعم، الإصدار ذو فتحة التثبيت المفلطحة لقطعة المحول صالح للأنابيب الرأسية والأفقية.
كم يزن الحامل؟
الوزن المذكور في البيانات الفنية هو 0.15 kg.
ما الذي يميز طراز 910.16 عن غيره في العائلة؟
يتوفر بخيارين وفقًا لـ DIN 16281: الشكل H بثلاثة أطوال تمديد للتركيب على الجدار، والشكل A للتركيب على الجدار أو الأنبوب أو الدعامة، مع خيار قطعة محول أو بدونها.
| الطراز | 910.16 |
| السلسلة | 910 |
| النوع الفرعي | Mounting bracket |
| مادة العلبة | Aluminium, Stainless steel, Steel, Malleable cast iron (GJMW) |
| مادة الأجزاء الملامسة | Brass, Steel, Stainless steel, Aluminium, Malleable cast iron (GJMW) |
| الوزن | 0.15 kg |
| لغات ورقة البيانات | EN |
| Material | Extension L in mm[in] ±3 [0.12] | Weight in kg [lb] | Order number |
|---|---|---|---|
| Al | 60 [2.36] | 0.15 [0.33] | 9091840 |
| 100 [3.94] | 0.18 [0.4] | 9091858 | |
| 160 [6.3] | 0.26 [0.57] | 9091866 | |
| Stainless | 60 [2.36] | 0.17 [0.37] | 9091874 |
| steel | 100 [3.94] | 0.21 [0.46] | 9091882 |
| 160 [6.3] | 0.26 [0.57] | 9091890 |
| Material | Extension L in mm[in] ±3 [0.12] | Weight in kg [lb] | Order number |
|---|---|---|---|
| Steel | 100 [3.94] | 0.5 [1.1] | 9091904 |
| Material | Extension L in mm[in] ±3 [0.12] | Weight in kg [lb] | Order number |
|---|---|---|---|
| GJMW | 100 [3.94] | 0.84 [1.85] | 9094954 1) |
| 100 [3.94] | 0.84 [1.85] | 2037424 2) |
| Material | Connection | Weight in kg [lb] | Order number |
|---|---|---|---|
| Brass | G½ | 0.25 [0.55] | 9090762 |
| Steel | G½ | 0.23 [0.51] | 9090770 |
| Stainless steel | G½ | 0.23 [0.51] | 9091270 |
| Stainless steel | ½NPT | 0.23 [0.51] | 9091416 |
