ترمومتر يعمل بالغاز، مقاوم للغاية للاهتزازات
الوصف
تم تصميم سلسلة موازين الحرارة هذه للتطبيقات التي تحدث فيها صدمات واهتزازات قوية. تقيس موازين الحرارة بدقة وبشكل موثوق حتى عند تعرضها لأحمال ميكانيكية مرتفعة للغاية. كما أنها
تقاوم أيضًا درجات الحرارة المحيطة المرتفعة والرطوبة.
موازين الحرارة مصنوعة بالكامل من الفولاذ المقاوم للصدأ. تتوفر أطوال إدخال مختلفة ووصلات عملية لضمان مواءمة مثالية لمتطلبات كل عملية.

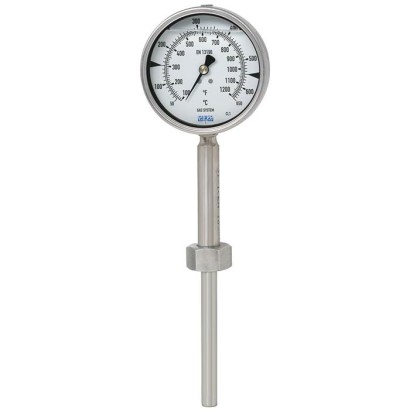

ميزان حرارة يعمل بالغاز، الطراز R75.100
المزايا
- الأجهزة تستوفي أعلى المعايير الميكانيكية وتقنية القياس
- مقاومة عالية جداً للاهتزاز
- تصميم متين بشكل خاص مع سائل تخميد لعمر تشغيلي طويل
- تصميم كامل من الفولاذ المقاوم للصدأ
الأسئلة والأجوبة
ما نطاقات القياس المتاحة لهذا الترمومتر؟
يتوفر بثلاثة نطاقات: 150 … +500 °C و 150 … +550 °C و 150 … +600 °C.
ما فئة دقة الجهاز؟
الدقة Class 1 وفقًا للمعيار EN 13190.
ما وصلات العملية المتوفرة؟
متوفر وصلة G ¾ B أو ¾ NPT.
من أي مادة مصنوع عمود القياس؟
عمود القياس مصنوع من الفولاذ المقاوم للصدأ Stainless steel 1.4571 (316Ti) بقطر 13 mm، مع وجود جيب حماية (thermowell) من الفولاذ المقاوم للصدأ.
ما مدى درجة حرارة البيئة المحيطة التي يعمل بها الجهاز؟
يعمل في بيئة محيطة بدرجة حرارة 0 … +60 °C، بينما تبلغ درجة حرارة العملية −40 … +70 °C.
هل يحمل الجهاز شهادات اعتماد؟
نعم، يحمل الشهادات GOST و CRN.
ما مستوى الحماية من الغبار والماء؟
درجة الحماية IP66، وهو مناسب للتشغيل الخارجي وفي البيئات الرطبة والغبارية.
ما الذي يميز هذا الطراز عن موازين الحرارة الأخرى؟
الطراز R75.100 يتميز بمقاومة عالية جدًا للاهتزازات وبسائل تخميد داخل القرص، وبتصميم كامل من الفولاذ المقاوم للصدأ، ما يجعله مناسبًا لقياس حرارة العادم أو الزيت في الآلات عالية الاهتزاز مثل محركات الديزل والتوربينات والضواغط.
| الطراز | R75.100 |
| السلسلة | 75 |
| النوع الفرعي | Gas-actuated thermometer |
| نطاق درجة الحرارة | +150…+500 °C · +150…+550 °C · +150…+600 °C |
| فئة الدقة | Class 1 per EN 13190 |
| وصلة العملية | G ¾ B¾ NPTG 3/4 B3/4 NPT |
| درجة حرارة العملية | −40…+70 °C |
| إشارة الخرج | electrical output signal |
| مادة المجس | Stainless steel 1.4571 (316Ti), 1.4571 (316Ti) |
| مادة جراب الحرارة | Stainless steel |
| حرارة المحيط | +0…+60 °C |
| تصنيف IP | IP66 |
| الوزن | 0.75 kg |
| الشهادات | GOSTCRN |
| نوع المستشعر | gas-actuated |
| فئة المستشعر | Class 1 |
| قطر المجس | 13 mm |
| جراب الحرارة | نعم |
| شكل جراب الحرارة | fabricated |
| لغات ورقة البيانات | EN |
| Model | NS | Version |
|---|---|---|
| A75.100 | 100 | Back mount (axial) |
| R75.100 | 100 | Lower mount (radial) |
| Scale range in °C | Measuring range in °C | Scale spacing in °C | Error limit ±°C |
|---|---|---|---|
| 50 ... 600 | 150 ... 500 | 10 | 10 |
| 50 ... 650 | 150 ... 550 | 10 | 10 |
| 50 ... 700 | 150 ... 600 | 10 | 10 |
| Nominal size | Process connection | Dimensionsinmm | ||
|---|---|---|---|---|
| NS | G | i | SW | Ø d |
| 100 | G¾B | 22 | 32 | 13 |
| Nominal size | Process connection | Dimensionsinmm | ||
|---|---|---|---|---|
| NS | G | i | SW | Ø d |
| 100 | G¾B | 10,5 | 32 | 13 |
عرض الكل (6)
| Nominal size | Process connection | Dimensionsinmm | |||
|---|---|---|---|---|---|
| NS | G | i | SW | d 4 | Ø d |
| 100 | G¾B | 16 | 32 | 32 | 13 |
| ¾NPT | 20 | 30 | - | 13 |
| Nominal size | Dimensions inmm | Weight in kg | |||||
|---|---|---|---|---|---|---|---|
| NS | b | b 1 1) | b 2 | F 1) | D 1 | D 2 | |
| 100 | 50 | 110 | 35 | 110 | 101 | 99 | 0.75 |
