مقياس ضغط مطلق، من الفولاذ المقاوم للصدأ
الوصف
تُستخدم مقياسـات الضغط المطلق هذه عندما يلزم إجراء قياس الضغط بشكل مستقل عن تقلبات الضغط الجوي.
وبناءً على مبدأ القياس بعنصر الحجاب الحاجز، تتوفر نطاقات قياس منخفضة جدًا بدءًا من 0 ... 25 mbar للضغط المطلق. وتُعد أجهزة القياس هذه، المصنوعة بالكامل من الفولاذ المقاوم للصدأ، مناسبة للوسائط الغازية والسائلة والوسائط العدوانية.
تعود هذه الأجهزة إلى ثباتها العالي على المدى الطويل وعمرها التشغيلي الطويل اللاحق إلى مادة خاصة شديدة الانغلاق للغاز في حجرة المرجع. وبذلك يمكن الحفاظ على التفريغ المطلوب داخل حجرة المرجع لفترة طويلة. كما يساهم في ذلك إغلاق حجرة الوسط المعدنية.
للموافقات الإضافية، راجع الصفحة 6

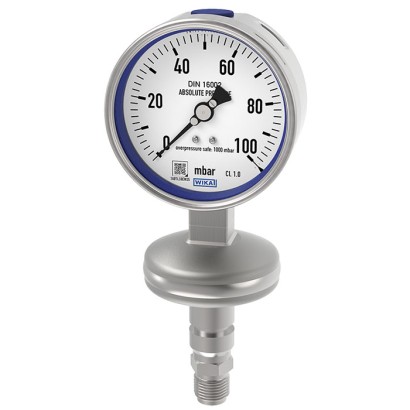

مقياس ضغط مطلق، الطراز 532.52
بالإضافة إلى ذلك، ووفقًا لنطاق السلم، يتميز هذا الجهاز بحماية من زيادة الضغط لا تقل عن 1 bar للضغط المطلق. وبحسب النسخة، يمكن أن تصل حماية زيادة الضغط إلى 20 مرة من قيمة نهاية السلم، ولكن بحد أقصى 25 bar للضغط المطلق.
يتم إجراء تأهيل وتصنيع الأجهزة وفقًا لـ DIN 16002، التي تم تطويرها بالتعاون مع WIKA.
يتيح رمز QR الموجود على القرص الوصول بسهولة وعلى المدى الطويل إلى معلومات خاصة بالجهاز مثل رقم التسلسل ورقم الطلب والشهادات وبيانات المنتج الأخرى من الإنترنت.
المزايا
- أمان تحمّل زائد مرتفع
- عمر خدمة طويل بفضل الإحكام المعدني لغرفة الوسط والمادة شديدة المحكمة ضد الغازات لغرفة المرجع
- أجهزة متوافقة مع نقاط الاتصال المفتاحية
- نطاقات المقياس من 0 … 25 mbar ضغط مطلق
- رمز QR على القرص يوفر رابطاً إلى معلومات خاصة بالجهاز
الأسئلة والأجوبة
ما هي نطاقات القياس المتوفرة لهذا الجهاز؟
تتوفر نطاقات قياس للضغط المطلق من 0 … 25 mbar وحتى 0 … 25 bar، بوحدات mbar و bar و psi.
ما هي دقة القياس؟
دقة الجهاز من الصنف 1.0 وفقًا للمواصفة EN 837-3.
ما هي خيارات اتصال العملية؟
تشمل الخيوط الذكرية G 1/2 B و M20 x 1.5 و 1/2 NPT، وشفاه فتح وفقًا لـ ASME B16.5 و EN 1092-1، بالإضافة إلى شفاه صغيرة لتطبيقات التفريغ DN 10 و DN 16 وفقًا لـ DIN 28403.
ما هي الوسائط المناسبة لهذا المقياس؟
يناسب الوسائط الغازية والسائلة والوسائط العدوانية، وكذلك الاستخدام في البيئات العدوانية، وذلك بفضل تصنيعه من الفولاذ المقاوم للصدأ وإمكانية اختيار Monel أو NiCr alloy (Inconel) للأجزاء الملامسة للوسط.
ما مدى تحمل الجهاز لدرجات الحرارة؟
درجة حرارة الوسط من 0 … 200 °C، ودرجة الحرارة المحيطة من -40 … +60 °C.
هل يتوفر جهاز معتمد للمناطق الخطرة؟
نعم، يحمل الجهاز موافقة ATEX: غاز II 2G h IIC T6 ... T1 Gb X، وغبار II 2D h IIIC T85°C ... T450°C Db X.
ما الذي يميز هذا النموذج عن المقاييس التقليدية ذات أنبوب بوردون؟
يعمل الجهاز بعنصر غشائي مصمم خصيصًا لقياس الضغط المطلق بنطاقات منخفضة جدًا بدءًا من 0 … 25 mbar، مع حماية من زيادة الضغط تصل إلى 20 ضعفًا من قيمة نهاية السلم وبحد أقصى 25 bar للضغط المطلق، ويخضع للتأهيل والتصنيع وفقًا لـ DIN 16002. ---
| الطراز | 532.52 |
| السلسلة | 532 |
| النوع الفرعي | Absolute pressure gauge |
| نطاق الضغط | 0…25 mbar · 0…40 mbar · 0…60 mbar · 0…100 mbar · 0…160 mbar · 0…250 mbar · 0…400 mbar · 0…600 mbar · 0…1000 mbar · 0…0.25 bar · 0…1 bar · 0…1.6 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · 0…4 psi · 0…6 psi · 0…10 psi · 0…15 psi · 0…30 psi · 0…60 psi · 0…100 psi · 0…150 psi · 0…160 psi · 0…200 psi · 0…250 psi · 0…300 psi |
| فئة الدقة | 1.0 |
| معيار الدقة | EN 837-3 |
| وصلة العملية | G ½ B, male threadM20 x 1.5, male thread½ NPT, male threadOpen connecting flange 1" class 150, RFOpen connecting flange 2" class 150, RFOpen connecting flange DN 25 PN 25Open connecting flange DN 50 PN 25Small flange for vacuum applications DN 10Small flange for vacuum applications DN 16G½BM20 x 1.5½NPTASME B16.5EN 1092-1DIN 28403G 1/2 B1/2 NPT |
| درجة حرارة العملية | +0…+200 °C |
| مادة العلبة | Stainless steel 1.4301 (304), Stainless steel 1.4571 (316Ti) |
| مادة الأجزاء الملامسة | Stainless steel 1.4571 (316Ti), Monel, NiCr alloy (Inconel) |
| حرارة المحيط | −40…+60 °C |
| تصنيف IP | IP65 |
| الوزن | 2.3 kg |
| الشهادات | EACCERoHSREACHATEXMChSCPACRN |
| حماية الانفجار | EU declaration of conformity ATEX directive Hazardous areas II 2G h IIC T6 … T1 Gb X II 2D h IIIC T85°C … T450°C Db XGas II 2G h IIC T6 ...T1 Gb XDust II 2D h IIIC T85°C ...T450°C Db X |
| قطر القرص | 100 mm |
| لغات ورقة البيانات | EN, DE |
| Standard | |
|---|---|
| EN 837-3 | Diaphragm and capsule pressure gauges |
| DIN 16002 | Absolute pressure gauges |
| →For information on the 'Selection, installation, handling and operation of pressure gauges', see technical information IN 00.05. | |
| Nominal size (NS) | ■ Ø100 mm[4"] ■ Ø160 mm[6"] |
| Window | ■ Laminated safety glass ■ Polycarbonate |
| Case | |
| Design, model 532.52, 532.53, 532.54, 533.52, 533.53, 533.54, 562.54, 563.54 | Safety level 'S1' per EN 837-1: with blow-out device |
| Design, model 532.32, 532.33, 532.34, 533.32, 533.33, 533.34, 562.34, 563.34 | Safety level 'S3' per EN 837-1: with solid baffle wall and blow-out back |
| Material | ■ Stainless steel 1.4301 (304) ■ Stainless steel 1.4571 (316Ti) |
| Ring | Bayonet bezel, stainless steel |
| Mounting | ■ Without ■ Panel mounting flange, stainless steel |
| Case filling | ■ Without ■ Glycerine-water mixture 1) ■ Silicone oil M50 1) |
| Instruments with case filling can be vented and resealed for internal pressure equalisation. | |
| Movement | Stainless steel |
| Unit | ■ mbar abs. ■ bar abs. ■ psi abs. ■ kPa abs. | |
|---|---|---|
| Overload safety | ■ 10 x full scale value 1) , however max. 25 bar abs. ■ 20 x full scale value 1) , however max. 25 bar abs. | |
| Dial | ||
| Scale layout | ■ Single scale ■ Dual scale | |
| Scale colour | Single scale | Black |
| Dual scale | Black/red | |
| Material | Aluminium | |
| Customer-specific version | Other scales, e.g. with red mark, circular arcs or circular sectors, on request → Alternatively, adhesive label set for red and green circular arcs; see data sheet AC 08.03 | |
| Instrument pointer | ||
| With case filling | Standard pointer, aluminium, black | |
| Without case filling | Adjustable pointer, aluminium, black |
| Standard | ■ EN 837 ■ ANSI / ASME B1.20.1 ■ ASME B16.5 ■ EN 1092-1, form B |
|---|---|
| Size 1) | |
| EN 837 | ■ G½B,male thread ■ M20 x 1.5, male thread |
| ANSI / ASME B1.20.1 | ■ ½NPT, male thread |
| ASME B16.5 | ■ Open connecting flange 1" class 150, RF ■ Open connecting flange 2" class 150, RF |
| EN 1092-1, form B1 | ■ Open connecting flange DN 25 PN 25 ■ Open connecting flange DN 50 PN 25 |
| DIN 28403 | ■ Small flange for vacuum applications DN 10 ■ Small flange for vacuum applications DN 16 |
| Materials (wetted) | |
| Process connection with lower measuring flange | ■ Stainless steel 1.4571 (316Ti) ■ Monel |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EAC Hazardous areas | Eurasian Economic Community | |
| Ex Ukraine Hazardous areas | Ukraine | |
| PAC Kazakhstan Metrology, measurement technology | Kazakhstan | |
| - | MChS Permission for commissioning | Kazakhstan |
| - | PAC Ukraine Metrology, measurement technology | Ukraine |
| PAC Uzbekistan Metrology, measurement technology | Uzbekistan | |
| - | CPA Metrology, measurement technology | China |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
عرض الكل (11)
| Certificates | ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indication accuracy) |
|---|---|
| Recommended calibration interval | 1 year (dependent on conditions of use) |
| Patent number | Description |
|---|---|
| US Design D1051747S, CPC CN 01677074, DE Design 402022100171, EU Design 402022100171, IR Design DM/222416, EU 3D trademark 018659564 | WIKA blue identity design patent |
| Process connec- tion G | Scale range 1) | Dimensions in mm[in] | Weight in kg [lb] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | d6 | a | b | D1 | D2 | e | h ± 1 [0.04] | y | SW | |||
| G½B | ≤ 0.25 bar [3.6 psi] | 133 [5.24] | 26 [1.02] | 15.5 [0.61] | 49.5 [1.95] | 101 [3.98] | 99 [3.90] | 17.5 [0.69] | 185 [7.28] | 58 [2.28] | 22 [0.87] | 1.8 [3.97] |
| ≥ 0.4 bar [5.8 psi] | 76 [2.99] | 26 [1.02] | 15.5 [0.61] | 49.5 [1.95] | 101 [3.98] | 99 [3.90] | 17.5 [0.69] | 177 [6.97] | 66 [2.60] | 22 [0.87] | 1.2 [2.65] | |
| ½NPT | ≤ 0.25 bar [3.6 psi] | 133 [5.24] | 26 [1.02] | 15.5 [0.61] | 49.5 [1.95] | 101 [3.98] | 99 [3.90] | 17.5 [0.69] | 184 [7.24] | 57 [2.24] | 22 [0.87] | 1.8 [3.97] |
| ≥ 0.4 bar [5.8 psi] | 76 [2.99] | 26 [1.02] | 15.5 [0.61] | 49.5 [1.95] | 101 [3.98] | 99 [3.90] | 17.5 [0.69] | 176 [6.93] | 65 [2.56] | 22 [0.87] | 1.2 [2.65] |
| Process connec- tion G | Scale range 1) | Dimensions in mm[in] | Weight in kg [lb] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | d6 | a | b | D1 | D2 | e | h ± 1 [0.04] | y | SW | |||
| G½B | ≤ 0.25 bar [3.6 psi] | 133 [5.24] | 26 [1.02] | 15.5 [0.61] | 49.5 [1.95] | 161 [6.34] | 159 [6.26] | 17.5 [0.69] | 215 [8.46] | 58 [2.28] | 22 [0.87] | 2.3 [5.07] |
| ≥ 0.4 bar [5.8 psi] | 76 [2.99] | 26 [1.02] | 15.5 [0.61] | 49.5 [1.95] | 161 [6.34] | 159 [6.26] | 17.5 [0.69] | 207 [8.15] | 66 [2.60] | 22 [0.87] | 1.6 [3.53] | |
| ½NPT | ≤ 0.25 bar [3.6 psi] | 133 [5.24] | 26 [1.02] | 15.5 [0.61] | 49.5 [1.95] | 161 [6.34] | 159 [6.26] | 17.5 [0.69] | 214 [8.43] | 57 [2.24] | 22 [0.87] | 2.3 [5.07] |
| ≥ 0.4 bar [5.8 psi] | 76 [2.99] | 26 [1.02] | 15.5 [0.61] | 49.5 [1.95] | 161 [6.34] | 159 [6.26] | 17.5 [0.69] | 206 [8.11] | 65 [2.56] | 22 [0.87] | 1.6 [3.53] |
| Process connec- tion G | Scale range 1) | Dimensions in mm[in] | Weight in kg [lb] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | d6 | a | b | D1 | D2 | e | h ± 1 [0.04] | y | SW | |||
| G½B | ≤ 0.25 bar [3.6 psi] | 133 [5.24] | 26 [1.02] | 24.5 [0.96] | 59 [2.32] | 101 [3.98] | 99 [3.90] | 17.5 [0.69] | 185 [7.28] | 58 [2.28] | 22 [0.87] | 1.8 [3.97] |
| ≥ 0.4 bar [5.8 psi] | 76 [2.99] | 26 [1.02] | 24.5 [0.96] | 59 [2.32] | 101 [3.98] | 99 [3.90] | 17.5 [0.69] | 177 [6.97] | 66 [2.60] | 22 [0.87] | 1.2 [2.65] | |
| ½NPT | ≤ 0.25 bar [3.6 psi] | 133 [5.24] | 26 [1.02] | 24.5 [0.96] | 59 [2.32] | 101 [3.98] | 99 [3.90] | 17.5 [0.69] | 184 [7.24] | 57 [2.24] | 22 [0.87] | 1.8 [3.97] |
| ≥ 0.4 bar [5.8 psi] | 76 [2.99] | 26 [1.02] | 24.5 [0.96] | 59 [2.32] | 101 [3.98] | 99 [3.90] | 17.5 [0.69] | 176 [6.93] | 65 [2.56] | 22 [0.87] | 1.2 [2.65] |
| Process connec- tion G | Scale range 1) | Dimensions in mm[in] | Weight in kg [lb] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | d6 | a | b | D1 | D2 | e | h ± 1 [0.04] | y | SW | |||
| G½B | ≤ 0.25 bar [3.6 psi] | 133 [5.24] | 26 [1.02] | 27 [1.06] | 65 [2.56] | 161 [6.34] | 159 [6.26] | 17.5 [0.69] | 215 [8.46] | 58 [2.28] | 22 [0.87] | 2.3 [5.07] |
| ≥ 0.4 bar [5.8 psi] | 76 [2.99] | 26 [1.02] | 27 [1.06] | 65 [2.56] | 161 [6.34] | 159 [6.26] | 17.5 [0.69] | 207 [8.15] | 66 [2.60] | 22 [0.87] | 1.6 [3.53] | |
| ½NPT | ≤ 0.25 bar [3.6 psi] | 133 [5.24] | 26 [1.02] | 27 [1.06] | 65 [2.56] | 161 [6.34] | 159 [6.26] | 17.5 [0.69] | 214 [8.43] | 57 [2.24] | 22 [0.87] | 2.3 [5.07] |
| ≥ 0.4 bar [5.8 psi] | 76 [2.99] | 26 [1.02] | 27 [1.06] | 65 [2.56] | 161 [6.34] | 159 [6.26] | 17.5 [0.69] | 206 [8.11] | 65 [2.56] | 22 [0.87] | 1.6 [3.53] |
| Model | Description | |
|---|---|---|
| 910.17 | Seals →See data sheet AC 09.08 | |
| 910.15 | Syphons →See data sheet AC 09.06 | |
| 910.13 | Overpressure protector →See data sheet AC 09.04 | |
| IV1 | Needle valve and multiport needle valve →See data sheet AC 09.22 | |
| IV2 | Block-and-bleed valve →See data sheet AC 09.19 | |
| IVM | Monoflange, process and instrument version →See data sheet AC 09.17 | |
| BV | Ball valve, process and instrument version →See data sheet AC 09.28 | |
| IBF2, IBF3 | Monoblock with flange connection →See data sheet AC 09.25 |
