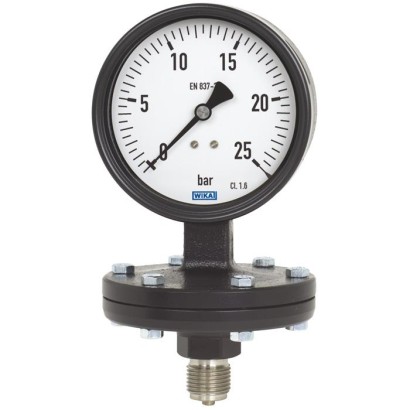

مقياس ضغط بغشاء (ديـافرام)
الوصف
تُستخدم مقياسـات ضغط الغشاء (مقاييس ضغط الحجاب الحاجز) بشكل مفضّل لنطاقات الضغط المنخفضة. ومن خلال مساحة العمل الكبيرة لعنصر الغشاء الدائري المموج، يمكن قياس نطاقات الضغط الصغيرة بشكل موثوق.
تُصنَّع مقياسـات ضغط الغشاء وفقًا للمعيار EN 837-3. ويُعد التصميم المتين مناسبًا بشكل خاص للتطبيقات في بناء الآلات، وإنشاء المنشآت، وكذلك في صناعة المياه ومياه الصرف الصحي.
يُصنَع فَلنجة القياس العلوية مع الهيكل وفَلنجة القياس السفلية من جزء مصبوب واحد على التوالي.
يُستخدم الجهاز لقياس الوسائط الغازية والسائلة التي لا تُهاجم الفولاذ المصبوب.
المزايا
- متوافق مع جهات الاتصال للمفاتيح
- وصلة عملية ملولبة أو بشفة مفتوحة
- نطاقات المقياس من 0 … 16 mbar
الأسئلة والأجوبة
ما هي نطاقات الضغط المتاحة لمقياس 422.12؟
يغطي الجهاز نطاقات من 0 … 16 mbar و0 … 250 mbar و0 … 400 mbar بالجنيب/ميلibar، بالإضافة إلى نطاق 0 … 40 bar.
ما هي دقة القياس؟
فئة الدقة 1.6 وفقًا للمعيار EN 837-3.
ما هي خيارات توصيل العملية؟
التوصيل ملولب G ½ B أو G ½ B (ذكر)، كما يتوفر خيار الفلنجة المفتوحة للوسائط الملوثة واللزجة.
ما الوسائط التي يقيسها الجهاز؟
الوسائط الغازية والسائلة التي لا تهاجم الفولاذ المصبوب؛ ومع الفلنجة المفتوحة يمكن استخدامه أيضًا مع الوسائط الملوثة واللزجة.
ما هي حدود درجات الحرارة؟
درجة حرارة البيئة من -20 … +60 °C، ودرجة حرارة العملية من 10 … 100 °C.
ما درجة الحماية من الغبار والماء؟
الجهاز مصنف IP54.
ما الفرق بين الطرازين 422.12 و423.12؟
الطراز 423.12 يأتي بهيكل مملوء بالسائل، مما يجعله مناسبًا لأحمال الضغط الديناميكية العالية والاهتزازات، بينما يستخدم 422.12 هيكلًا من الحديد الزهر الرمادي.
هل يمكن تركيب ملامس تبديل كهربائي على الجهاز؟
نعم، مقياس الضغط هذا متوافق مع ملامسات التبديل (Switch contacts).
| الطراز | 422.12 |
| السلسلة | 422 |
| النوع الفرعي | Diaphragm pressure gauge |
| نطاق الضغط | 0…16 mbar · 0…250 mbar · 0…400 mbar · 0…40 bar |
| فئة الدقة | 1.6 |
| معيار الدقة | EN 837-3 |
| وصلة العملية | G ½ BG ½ B (male) |
| درجة حرارة العملية | +10…+100 °C |
| مادة العلبة | Grey cast iron |
| مادة الأجزاء الملامسة | Stainless steel 1.4571, NiCr alloy (Inconel), Copper alloy, argentan, stainless steel |
| مادة الإحكام | NBR |
| حرارة المحيط | −20…+60 °C |
| تصنيف IP | IP54 |
| الوزن | 3.4 kg |
| الشهادات | GOSTMTSCHSBelGIMUkrSEPROUzstandardCPACRNKazInMetr |
| قطر القرص | 100 mm |
| لغات ورقة البيانات | EN, DE |
| Logo | Description | Country |
|---|---|---|
| GOST (option) Metrology, measurement technology | Russia | |
| KazInMetr (option) Metrology, measurement technology | Kazakhstan | |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
| BelGIM (option) Metrology, measurement technology | Belarus | |
| UkrSEPRO (option) Metrology, measurement technology | Ukraine | |
| Uzstandard (option) Metrology, measurement technology | Uzbekistan | |
| - | CPA Metrology, measurement technology | China |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
| NS | Scale range | Dimensions inmm | Weight | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| in bar | d | a | b | D₁ | D₂ | e | G | h ±2 | SW | in kg | |
| 100 | ≤ 0.25 | 160 | 15.5 | 49.5 | 101 | 99 | 17.5 | G½B | 135 | 27 | 3.4 |
| 160 | ≤ 0.25 | 160 | 15.5 | 49.5 | 161 | 159 | 17.5 | G½B | 165 | 27 | 4.3 |
| 100 | > 0.25 | 100 | 15.5 | 49.5 | 101 | 99 | 17.5 | G½B | 135 | 27 | 2.1 |
| 160 | > 0.25 | 100 | 15.5 | 49.5 | 161 | 159 | 17.5 | G½B | 165 | 27 | 3.0 |
