WIKA · قياس الضغط · العائلة 232

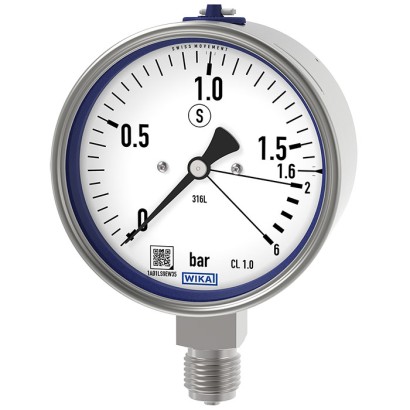

مقياس ضغط أنبوب بورْدون، من الفولاذ المقاوم للصدأ
أمان عالي ضد زيادة التحميل حتى 4 مرات قيمة الحد الأقصى للمدى
النطاق
-1…40 bar
الدقة
1.0
الحماية
IP65
UKCACECRNEACPACMChSPEDII 2G Ex h IIC T6 ... T1 Gb XEACEx
السعر
حسب الطلب
يعتمد على التكوين
الوصف
تم تصميم مقياس ضغط أنبوب بورْدون عالي الجودة هذا خصيصًا لعرض أحمال زيادة الضغط بشكل متقطع. ويمكن للجهاز تحمّل ما يصل إلى 4 أضعاف قيمة المدى الكامل لفترات قصيرة دون حدوث أي ضرر.
إن استخدام مواد عالية الجودة من الفولاذ المقاوم للصدأ والتصميم المتين موجّه لتطبيقات في صناعات الهندسة الكيميائية وهندسة العمليات. وبذلك يكون الجهاز مناسبًا للسوائل والغازات، حتى في البيئات العدوانية.
تتوفر مجالات القياس من 0 … 0.6 إلى 0 … 40 bar [0 ... 10 إلى 0 ... 600 psi] لمجموعة كبيرة من التطبيقات.
للحصول على اعتمادات إضافية، يُرجى الرجوع إلى الصفحة 5
مقياس ضغط أنبوب بورْدون، الطراز 232.36، NS 100 [4 " ]
تقوم WIKA بتصنيع واعتماد مقياس الضغط وفقًا للمعايير EN 837-1 وASME B40.100. يتكون هذا الإصدار الخاص بالسلامة من نافذة مانعة للتناثر، وجدار حاجز صلب بين نظام القياس والوجهة (القرص)، وظهر قابل للانفجار (blow-out back). في حالة حدوث عطل، يتم حماية المشغّل من جهة الأمام، حيث لا يمكن قذف الوسط أو المكوّنات إلا عبر الجزء الخلفي من الهيكل.
يتيح رمز QR الموجود على القرص إمكانية استرجاع معلومات خاصة بالجهاز مثل رقم التسلسل، ورقم الطلب، والشهادات، وبيانات المنتج الأخرى بسهولة وعلى المدى الطويل من الإنترنت.
المزايا
- مدى الضغط الزائد مُشار إليه بالكامل على المقياس
- نسخة أمان بجدار حاجز صلب (Solidfront) مصممة وفقاً لمتطلبات EN 837-1 و ASME B40.100
- مع تعبئة العلبة (الموديل 233.36) للتطبيقات ذات الأحمال الديناميكية العالية للضغط والاهتزازات
- نطاقات قياس من 0 … 0.6 إلى 0 … 40 bar [0 ... 10 إلى 0 ...600 psi]
- رمز QR على القرص يوفر رابطاً إلى معلومات خاصة بالجهاز
الأسئلة والأجوبة
ما دقة هذا المقياس؟
فئة الدقة 1.0 وفق المعيار EN 837-1.
ما مدى القياس المتاح لهذا الجهاز؟
من 0 … 0.6 إلى 0 … 40 bar، بالإضافة إلى مجالات الفراغ ومجالات الضغط المركّب مثل -1 … 0 bar و-1 … 24 bar، وما يعادلها بوحدات kPa وMPa وpsi وinHg.
ما مقدار أمان هذا المقياس ضد زيادة الضغط؟
يتحمّل الجهاز أحمال زيادة ضغط متقطعة وقصيرة المدة تصل إلى 4 أضعاف قيمة المدى الكامل، ويُعرض نطاق زيادة الضغط بالكامل على التدريج.
ما هي وصلات العملية المتاحة؟
الوصلات المتوفرة هي G 1/2 B، R 1/2، 1/2 NPT، M20 x 1.5 وM12 x 1.5.
ما الوسطات المناسبة لهذا المقياس؟
الغازات والسوائل العدوانية التي ليست عالية اللزوجة ولا متبلورة، والأجزاء الملامسة للوسط من الفولاذ المقاوم للصدأ 316L.
ما حدود درجة الحرارة المسموح بها؟
يمكن للوسط أن يكون في مدى -40 … +200 °C، بينما تتراوح درجة حرارة البيئة المحيطة بين -40 … +60 °C.
هل يوجد إصدار مناسب للأوساط القابلة للاشتعال؟
نعم، يتوفر اعتماد حماية من الانفجار II 2G Ex h IIC T6 ... T1 Gb X للغاز وII 2D Ex h IIIC T85°C ... T450°C Db X للغبار.
ما الفرق بين الطرازين 232.36 و233.36؟
الطراز 233.36 مزوّد بملء الهيكل، وهو مخصص للتطبيقات ذات أحمال الضغط الديناميكية العالية والاهتزازات، بينما الطراز 232.36 هو النسخة القياسية غير المعبأة. ---
المُهيِّئ · خطوة بخطوة
اجمع 23X.36 لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
الخطوة 1 من 4
تهيئتك
- Case fillingwith
- Nominal size100 mm
- Unit of outer Scalebar
- Measuring rangegauge pressure range
- Scale range0...0.6 bar overpressure safe to 2.5 bar
- 2nd Scale or Special Scalewithout
- Process connection—
- Connector locationlower mount
- Mounting flange/bracketwithout
- Windowlaminated safety glass
- Restrictorwithout
- Pointerstandard pointer
- Set / drag pointerwithout
- Special design featureswithout
- Explosion protection—
- Ignition protection type—
- Zone—
اقتراح الذكاء الاصطناعي حسب المعايير
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
التعريف
| الطراز | 232.36 |
| السلسلة | 232 |
| النوع الفرعي | Mechanical pressure gauge |
نطاق القياس
| نطاق الضغط | 0…0.6 bar · 0…1 bar · 0…1.6 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · 0…40 bar · -1…0 bar · -1…0.6 bar · -1…1.5 bar · -1…3 bar · -1…5 bar · -1…9 bar · -1…15 bar · -1…24 bar · 0…60 kPa · 0…100 kPa · 0…160 kPa · 0…250 kPa · 0…400 kPa · 0…600 kPa · 0…1000 kPa · 0…1600 kPa · 0…2500 kPa · 0…4000 kPa · -100…0 kPa · -100…60 kPa · -100…150 kPa · -100…300 kPa · -100…400 kPa · -100…900 kPa · -100…1500 kPa · -100…2400 kPa · 0…0.06 MPa · 0…0.1 MPa · 0…0.16 MPa · 0…0.25 MPa · 0…0.4 MPa · 0…0.6 MPa · 0…1 MPa · 0…1.6 MPa · 0…2.5 MPa · 0…4 MPa · 0…10 psi · 0…15 psi · 0…60 psi · 0…150 psi · 0…250 psi · 0…400 psi · 0…600 psi · -0.1…0 MPa · -0.1…0.06 MPa · -0.1…0.15 MPa · -0.1…0.3 MPa · -0.1…0.5 MPa · -0.1…0.9 MPa · -0.1…1.5 MPa · -0.1…2.4 MPa · -30…0 inHg · -30…15 inHg · -30…30 inHg · -30…60 inHg · -30…100 inHg · -30…160 inHg · -30…200 inHg · -30…300 inHg |
دقة القياس
| فئة الدقة | 1.0 |
| معيار الدقة | EN 837-1 |
ظروف العملية
| وصلة العملية | M12 x 1.5M20 x 1.5G ½ BR ½½ NPTG 1/2 BR 1/21/2 NPT |
| درجة حرارة العملية | −40…+200 °C |
المواد
| مادة العلبة | Stainless steel 1.4301 (304), Stainless steel 1.4571 (316 Ti) |
| مادة الأجزاء الملامسة | Stainless steel 1.4404 (316L) |
بيئة التشغيل
| حرارة المحيط | −40…+60 °C |
| تصنيف IP | IP65 |
| الوزن | 0.65 kg |
الشهادات والموافقات
| الشهادات | UKCACECRNEACPACMChSPED |
| حماية الانفجار | II 2G Ex h IIC T6 ... T1 Gb XII 2D Ex h IIIC T85°C ... T450°C Db XEx h Gas II 2G Ex h IIC T6 ...T1 Gb XDust II 2D Ex h IIIC T85°C ...T450°C Db XEACEx |
تفاصيل إضافية
| قطر القرص | 100 mm |
| لغات ورقة البيانات | EN |
جداول من ورقة البيانات
| Measuring range | Overload safety |
|---|---|
| bar | |
| 0 ... 0.6 | 2.5 |
| 0 ... 1 | 4 |
| 0 ... 1.6 | 6 |
| 0 ... 2.5 | 10 |
| 0 ... 4 | 16 |
| 0 ... 6 | 25 |
| 0 ... 10 | 40 |
| 0 ... 16 | 60 |
| 0 ... 25 | 80 |
| 0 ... 40 | 100 |
| Measuring range | Overload safety |
|---|---|
| psi | |
| 0 ... 10 | 35 |
| 0 ... 15 | 60 |
| 0 ... 60 | 230 |
| 0 ... 150 | 580 |
| 0 ... 250 | 930 |
| 0 ... 400 | 1,280 |
| 0 ... 600 | 1,500 |
| Measuring range | Overload safety |
|---|---|
| bar | |
| -1 ... 0 | 3 |
| -1 ... +0.6 | 3 |
| -1 ... +1.5 | 6 |
| -1 ...+3 | 16 |
| -1 ...+5 | 25 |
| -1 ...+9 | 40 |
| -1 ...+15 | 60 |
| -1 ...+24 | 80 |
| Measuring range | Overload safety |
|---|---|
| psi | |
| -30 inHg ... 0 | 45 |
| -30 inHg ...+15 | 45 |
| -30 inHg ...+30 | 100 |
| -30 inHg ...+60 | 250 |
| -30 inHg ...+100 | 400 |
| -30 inHg ...+160 | 600 |
| -30 inHg ...+200 | 800 |
| -30 inHg ...+300 | 1,000 |
عرض الكل (17)
| Measuring range | Overload safety |
|---|---|
| kPa | |
| 0 ... 60 | 250 |
| 0 ... 100 | 400 |
| 0 ... 160 | 600 |
| 0 ... 250 | 1,000 |
| 0 ... 400 | 1,600 |
| 0 ... 600 | 2,500 |
| 0 ... 1,000 | 4,000 |
| 0 ... 1,600 | 6,000 |
| 0 ... 2,500 | 8,000 |
| 0 ... 4,000 | 10,000 |
| Measuring range | Overload safety |
|---|---|
| MPa | |
| 0 ... 0.06 | 0.25 |
| 0 ... 0.1 | 0.4 |
| 0 ... 0.16 | 0.6 |
| 0 ... 0.25 | 1 |
| 0 ... 0.4 | 1.6 |
| 0 ... 0.6 | 2.5 |
| 0 ... 1 | 4 |
| 0 ... 1.6 | 6 |
| 0 ... 2.5 | 8 |
| 0 ... 4.0 | 10 |
| Measuring range | Overload safety |
|---|---|
| kPa | |
| -100 ... 0 | 300 |
| -100 ...+60 | 300 |
| -100 ...+150 | 600 |
| -100 ...+300 | 1,500 |
| -100 ...+400 | 2,400 |
| -100 ...+900 | 4,000 |
| -100 ... +1,500 | 6,000 |
| -100 ... +2,400 | 8,000 |
| Measuring range | Overload safety |
|---|---|
| MPa | |
| -0.1 ... 0 | 0.3 |
| -0.1 ... +0.06 | 0.3 |
| -0.1 ... +0.15 | 0.6 |
| -0.1 ... +0.3 | 1.5 |
| -0.1 ... +0.5 | 2.5 |
| -0.1 ... +0.9 | 4 |
| -0.1 ... +1.5 | 6 |
| -0.1 ... +2.4 | 8 |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity Pressure equipment directive PS > 200 bar, module A, pressure accessory | European Union | |
| UKCA Pressure equipment (safety) regulations | United Kingdom | |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) For full scale value ≤ 1,000 bar | Canada |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity ATEX directive Hazardous areas - Ex h Gas II 2G Ex h IIC T6 ...T1 Gb X Dust II 2D Ex h IIIC T85°C ...T450°C Db X | European Union | |
| UKCA Equipment and protective systems intended for use in potentially explosive atmospheres regulations | United Kingdom | |
| EAC Hazardous areas | Eurasian Economic Community | |
| Ex Ukraine Hazardous areas | Ukraine | |
| PAC Kazakhstan Metrology, measurement technology | Kazakhstan | |
| - | MChS Permission for commissioning | Kazakhstan |
| - | PAC Ukraine Metrology, measurement technology | Ukraine |
| PAC Uzbekistan Metrology, measurement technology | Uzbekistan | |
| - | PAC China Metrology, measurement technology | China |
| Logo | Description |
|---|---|
| - | Pressure equipment directive (PED) for maximum allowable pressure PS ≤ 200 bar |
| - | Suitability of wetted materials for drinking water in accordance with the European 4MS initiative |
| - | Suitability of wetted materials for hydrogen |
Certificates
| Certificates | ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indication accuracy) ■ PCA calibration certificate, traceable and accredited in accordance with ISO/IEC 17025 ■ Calibration certificate by a national accreditation body, traceable and accredited in accordance with ISO/IEC 17025 on request |
|---|---|
| Recommended calibration interval | 1 year (dependent on conditions of use) |
| NS | G | Dimensions in mm[in] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| h ±1 [0.04] | a | b | D1 | D2 | i | j | k | SW | ||
| 100 [4"] | G½B | 87 [3.43] | 25 [0.98] | 59.5 [2.34] | 100 [3.94] | 100 [3.94] | 6 [0.24] | 24 [0.94] | 15 [0.59] | 22 [0.87] |
| M12 x 1.5 | 80 [3.15] | |||||||||
| M20 x 1.5 | 87 [3.43] | |||||||||
| 160 [6"] | G½B | 118 [4.65] | 27 [1.06] 1) | 65 [2.56] 2) | 159 [6.26] | 159 [6.26] | 6 [0.24] | 18.5 [0.73] | 15 [0.59] | 22 [0.87] |
| M12 x 1.5 | 111 [4.37] | |||||||||
| M20 x 1.5 | 118 [4.65] |
| NS | G | Dimensions in mm[in] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| h ±1 [0.04] a | b | D1 | D2 | i | j | k | SW | |||
| 100 [4"] | R½ | 86 [3.39] | 25 [0.98] | 59.5 [2.34] | 100 [3.94] | 100 [3.94] | 6 [0.24] | 24 [0.94] | 15 [0.59] | 22 [0.87] |
| 160 [6"] | R½ | 117 [4.61] | 27 [1.06] | 65 [2.56] | 159 [6.26] | 159 [6.26] | 6 [0.24] | 18.5 [0.73] | 15 [0.59] | 22 [0.87] |
| NS | G | Dimensions in mm[in] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| h ±1 [0.04] a | b | D1 | D2 | i | j | k | SW | |||
| 100 [4"] | ½NPT | 86 [3.39] | 25 [0.98] | 59.5 [2.34] | 100 [3.94] | 100 [3.94] | 6 [0.24] | 24 [0.94] | 15 [0.59] | 22 [0.87] |
| 160 [6"] | ½NPT | 117 [4.61] | 27 [1.06] | 65 [2.56] | 159 [6.26] | 159 [6.26] | 6 [0.24] | 18.5 [0.73] | 15 [0.59] | 22 [0.87] |
| NS | Weight | |
|---|---|---|
| Model 232.36 | Model 233.36 | |
| 100 [4"] | approx. 0.65 kg [1.43 lb] | approx. 1.08 kg [2.38 lb] |
| 160 [6"] | approx. 1.30 kg [2.87 lb] | approx. 2.34 kg [4.94 lb] |
| Model | Description | |
|---|---|---|
| 910.17 | Sealings →See data sheet AC 09.08 | |
| 910.15 | Syphons →See data sheet AC 09.06 | |
| 910.13 | Overpressure protector →See data sheet AC 09.04 | |
| IV1 | Needle valve and multiport valve →See data sheet AC 09.22 | |
| IV2 | Block-and-bleed valve →See data sheet AC 09.19 | |
| IVM | Monoflange, process and instrument version →See data sheet AC 09.17 | |
| BV | Ball valve, process and instrument version →See data sheet AC 09.28 | |
| IBF2, IBF3 | Monoblock with flange connection →See data sheet AC 09.25 |
القطاع
النفط والغاز
صناعة النفط والغاز، الصناعة الكيميائية والبتروكيماوية، محطات الطاقة، التعدين، البري/البحري، تقنيات البيئة، بناء الآلات وبناء المنشآت العامة
القطاع
الصناعات الميكانيكية
لأحمال الضغط الزائد القصيرة العرضية
لم تجد الإجابة في الوثائق؟ سيرد المهندس خلال يوم عمل.
اسأل المهندس →كل المتغيرات · جدول المواد
21 مادة قياسية من عائلة 232
إذا كنت تعرف الرمز — اختر مباشرة. إذا لا — استخدم المُهيِّئ في الوضع «01».
المخزون:
SKUالتكوينالسعرالمخزونالإجراء
233.36-E-BH260Z-GD-UZHZCZZ-ZZZZZZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-GD-UZHZCZZ-AHAZZZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-GD-UZHZCZZ-EHAZ1ZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-ND-UZHZCZZ-ZZZZZZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-ND-UZHZCZZ-AHAZZZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-ND-UZHZCZZ-EHAZ1ZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-GB-UZHZCZZ-ZZZZZZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-GB-UZHZCZZ-AHAZZZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-GB-UZHZCZZ-EHAZ1ZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-NB-UZHZCZZ-ZZZZZZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-NB-UZHZCZZ-AHAZZZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-NB-UZHZCZZ-EHAZ1ZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-RE-UZHZCZZ-ZZZZZZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-RE-UZHZCZZ-AHAZZZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-RE-UZHZCZZ-EHAZ1ZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-MI-UZHZCZZ-ZZZZZZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-MI-UZHZCZZ-AHAZZZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-MI-UZHZCZZ-EHAZ1ZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-##-UZHZCZZ-ZZZZZZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-##-UZHZCZZ-AHAZZZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
233.36-E-BH260Z-##-UZHZCZZ-EHAZ1ZZZCase filling: 3 · Nominal size: E · Unit of outer Scale: B+ 14 أخرىحسب الطلبتحت الطلبطلب →
معروض 21 من 21. السعر حسب الطلب — سيحسب المهندس لتكوينك.
