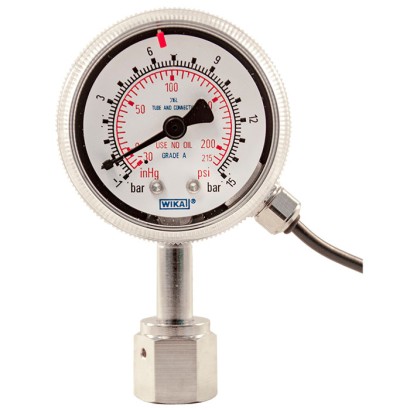

مقياس ضغط أنبوب بور دون، من الفولاذ المقاوم للصدأ
الوصف
مقياس ضغط من نوع أنبوب بورَدون بجسم من الفولاذ المقاوم للصدأ، مصمم لقياس ضغط الغازات والسوائل، بما في ذلك الوسائط العدوانية، في تطبيقات تتطلب نقاءً فائقًا جدًا (UHP). يعمل على مبدأ تشوّه أنبوب بورَدون تحت تأثير الضغط، ويُختار عند الحاجة إلى نقاوة عالية للوسيط وسطح اتصال ناعم جدًا. يُستخدم بشكل أساسي في صناعة أشباه الموصلات واللوحات المسطحة وأنظمة توزيع الغازات.
المزايا
- وصلات مانع تسرب وجهية متوافقة مع VCR ®
- مُختبر بتسرب الهيليوم
- غلاف مصقول إلكتروليتياً
- خشونة سطح وصلة العملية Ra ≤ 0.25 μm
الأسئلة والأجوبة
ما مدى قياس الضغط لهذا المقياس؟
المدى المتاح هو 0 … 400 bar أو ما يعادله 0 … 6000 psi.
ما دقة القياس؟
الدقة هي Grade A وفق معيار ASME B40.1.
ما وصلات العملية المتوفرة؟
وصلة إحكام وجهية متوافقة مع VCR® أو وصلة 9/16-18 UNF.
من أي مادة صُنعت الأجزاء الملامسة للوسيط؟
جميع الأجزاء الملامسة للوسيط من الفولاذ المقاوم للصدأ Stainless steel 316L.
ما نطاق درجات حرارة التشغيل؟
درجة حرارة البيئة من -40 … +60 °C، ودرجة حرارة الوسيط من 10 … 100 °C.
ما مستوى الحماية من الدخول؟
حماية IP54.
هل يُعد هذا الطراز مناسبًا للتطبيقات عالية النقاوة؟
نعم، فهو مخصص لتطبيقات UHP، وقد تم اختباره لتسرب الهيليوم، وخشونة سطح وصلة العملية Ra ≤ 0.25 μm، وجسمه مطلّي بالكهرباء.
ما الذي يميز الطراز 230.15 ضمن عائلة 230؟
إنه النسخة المصممة خصيصًا لتطبيقات النقاوة الفائقة جدًا (UHP) مثل صناعة أشباه الموصلات وأنظمة الغازات الطبية، بوصلات VCR® متوافقة مع الإحكام الوجهي.
| الطراز | 230.15 |
| السلسلة | 230 |
| النوع الفرعي | Bourdon tube pressure gauge |
| نطاق الضغط | 0…400 bar · 0…6000 psi |
| فئة الدقة | Grade A |
| معيار الدقة | ASME B40.1 |
| وصلة العملية | VCR® compatible face seal fitting9/16-18 UNF |
| درجة حرارة العملية | +10…+100 °C |
| مادة العلبة | Stainless steel, electropolished, Stainless steel 316L, electropolished |
| مادة الأجزاء الملامسة | Stainless steel 316L |
| حرارة المحيط | −40…+60 °C |
| تصنيف IP | IP54 |
| قطر القرص | 50 mm |
| لغات ورقة البيانات | EN |
