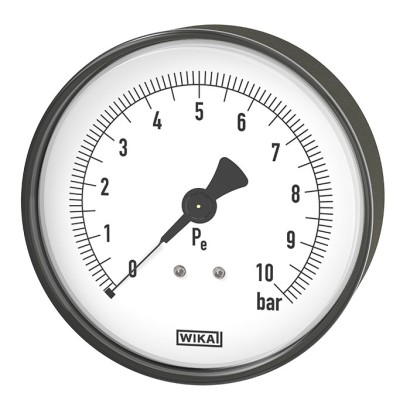

مقياس ضغط أنبوب بورْدون، سبيكة نحاس
الوصف
تم تطوير الطراز 111.14 خصيصًا لمراقبة ضغط إطارات المركبات.
مقياس الضغط هذا مناسب بشكل خاص للدمج في أجهزة قياس ضغط الإطارات المحددة وفقًا للمعيار EN 12645. تتمثل ميزة مقياس الضغط الميكانيكي هذا المزود بأنبوب بور دون في موثوقيته واستقراره على المدى الطويل دون الحاجة إلى طاقة مساعدة.
للموافقات الإضافية، يُرجى الرجوع إلى الصفحة 4
المزايا
- تصميم وفق EN 12645
- نطاقات المقياس: 0 ... 4 bar و 0 ... 10 bar و 0 ... 12 bar
- الأقطار الاسمية NS 63 [2 ½"] وNS 80 [3"] متوفرة
الأسئلة والأجوبة
ما هو نطاق قياس هذا المقياس؟
يتوفر بثلاثة نطاقات: 0 … 4 bar، 0 … 10 bar و 0 … 12 bar (ما يعادلها بوحدات kPa: 0 … 400، 0 … 1000 و 0 … 1200).
ما دقة هذا المقياس؟
الدقة محدددة وفقًا للمعيار EN 12645؛ راجع المعيار نفسه للحصول على فئة الدقة.
ما نوع وصلة العملية؟
الوصلة المتاحة هي G ¼ B (G 1/4 B).
هل يمكن استخدامه مع أي وسائط؟
الأجزاء الملامسة للمائع مصنوعة من سبيكة نحاس، والطراز مخصص لقياس ضغط الهواء في إطارات المركبات وفقًا لـ EN 12645.
ما هي حدود درجات الحرارة المسموح بها؟
درجة حرارة البيئة المحيطة: -20 … +55 °C، ودرجة حرارة الوسط: -40 … +40 °C.
ما هي درجة الحماية من ingress؟
الطراز 111.14 مصنف بحماية IP44.
هل يحمل شهادات اعتماد؟
نعم، يحمل شهادات PED و CRN.
ما الذي يميز الطراز 111.14 عن المقاييس المجاورة؟
هو طراز خاص بمعدات قياس ضغط الإطارات وفقًا للمعيار EN 12645، بأنبوب بورْدون من سبيكة نحاس وأقطار اسمية NS 63 [2 ½"] و NS 80 [3"]، ويعمل ميكانيكيًا دون طاقة مساعدة.
| الطراز | 111.14 |
| السلسلة | 111 |
| النوع الفرعي | Mechanical pressure gauge |
| نطاق الضغط | 0…4 bar · 0…10 bar · 0…12 bar · 0…400 kPa · 0…1000 kPa · 0…1200 kPa |
| فئة الدقة | See EN 12645 |
| معيار الدقة | EN 12645 |
| وصلة العملية | G ¼ BG 1/4 B |
| درجة حرارة العملية | −40…+40 °C |
| مادة العلبة | Plastic, black, Steel, black painted |
| مادة الأجزاء الملامسة | Copper alloy |
| حرارة المحيط | −20…+55 °C |
| تصنيف IP | IP44 |
| الوزن | 0.11 kg |
| الشهادات | PEDCRN |
| قطر القرص | 63 mm |
| لغات ورقة البيانات | EN, DE |
| Standard | EN 12645 |
|---|---|
| Nominal size (NS) | ■ Ø 63 mm [2 ½"] ■ Ø 80 mm [3"] |
| Connection location | ■ Lower mount (radial) 1) ■ Centre back mount |
| Window | Plastic, crystal-clear, welded to the case |
| Case | ■ Plastic, black ■ Steel, black painted |
| Movement | Copper alloy |
| Logo | Description | Region |
|---|---|---|
| - | CRN Safety (e.g. electr. | Canada |
| Logo | Description | Region |
|---|---|---|
| PAC Kazakhstan Metrology, measurement technology | Kazakhstan | |
| - | MChS Permission for commissioning | Kazakhstan |
| - | PAC Ukraine Metrology, measurement technology | Ukraine |
| PAC Uzbekistan Metrology, measurement technology | Uzbekistan | |
| - | PAC China Metrology, measurement technology | China |
| Logo | Description |
|---|---|
| - | Pressure Equipment Directive (PED) for maximum allowable pressure PS ≤ 200 bar |
عرض الكل (7)
| Certificates | ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. indication accuracy) |
|---|---|
| Recommended calibration interval | 1 year (dependent on conditions of use) |
| NS | G | Dimensions in mm [in] | Weight in g [oz] | ||||||
|---|---|---|---|---|---|---|---|---|---|
| a | b | b 1 ±0.5 [0.02] | b 2 ±1 [0.04] | D | h ±1 [0.04] | SW | |||
| 63 [2 ½"] | G ¼ B | 10 [0.39] | 27.5 [1.08] | 27.5 [1.08] | 48 [1.89] | 62 [2.44] | 53.5 [2.11] | 14 [0.55] | Approx. 80 [2.82] |
| 80 [3"] | G ¼ B | - | - | 32 [1.26] | 49 [1.93] | 79 [3.11] | - | 14 [0.55] | Approx. 110 [3.88] |
| Model | Description | Order number |
|---|---|---|
| Seals → See data sheet AC 09.08 | - |
