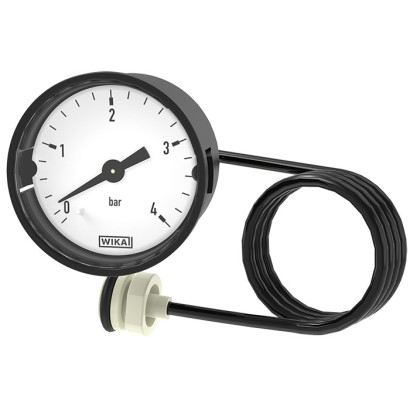

مقياس ضغط أنبوب بورْدون، سبيكة نحاس
الوصف
الطراز 101.00 هو مقياس ضغط بأنبوب بورْدون مع شعيرة. يعتمد هذا الجهاز على نظام القياس المثبت لأنبوب بورْدون. يتوفر الهيكل البلاستيكي بأحجام اسمية قدرها 27 mm [1"] و40 mm [1 ½"].
المزايا
- الوصلة العملية: G ¼ B أو وصلة قابس
- مدى المقياس: 0…4 bar [0 ... 60 psi] أو 0…6 bar [0 ... 100 psi]
- تركيب بسيط جداً (تثبيت بالضغط Snap-in)
- لا حاجة إلى ثني أو لف الأنبوب الشعري البلاستيكي
- تم تأكيد ملاءمة الشعيرة البلاستيكية في اختبارات طويلة الأمد تحت ظروف التطبيق النموذجية
الأسئلة والأجوبة
ما هو مدى قياس هذا المقياس؟
يتوفر بمدىين على المقياس: 0…4 bar [0 ... 60 psi] أو 0…6 bar [0 ... 100 psi].
ما هي دقة القياس؟
الدقة هي Class 2.5 وفق المعيار EN 837-1.
ما هي وصلات العملية المتاحة؟
الوصلة G ¼ B أو وصلة قابس (plug connection)، كما يتوفر خيار M14 x 1.
مع أي وسائط يمكن استخدام هذا المقياس؟
مناسب للوسائط الغازية والسائلة التي ليست عالية اللزوجة ولا تتبلور، والتي لا تهاجم الأجزاء المصنوعة من سبيكة النحاس.
ما هي حدود درجات الحرارة المسموح بها؟
درجة الحرارة المحيطة وللوسط كلاهما من -20 … +60 °C.
ما هي حماية الجهاز من الغبار والرطوبة؟
تصنيف الحماية هو IP41.
هل يحمل الجهاز شهادات اعتماد؟
نعم، يحمل شهادات PAC Kazakhstan وPAC Ukraine وPAC Uzbekistan.
ما الذي يميز الطراز 101.00 عن المقاييس المجاورة له؟
إنه مقياس بورْدون مزوّد بشعيرة بلاستيكية جاهزة لا تحتاج إلى ثني أو لف، مع تركيب سهل بالضغط (snap-in)، وقد أثبتت الاختبارات طويلة الأمد ملاءمة الشعيرة البلاستيكية لظروف التطبيق النموذجية. ---
| الطراز | 101.00 |
| السلسلة | 101 |
| النوع الفرعي | Bourdon tube pressure gauge with capillary |
| نطاق الضغط | 0…4 bar · 0…6 bar · 0…400 kPa · 0…600 kPa · 0…60 psi · 0…100 psi · 0…0.4 MPa · 0…0.6 MPa · 0…4 kg/cm² · 0…6 kg/cm² |
| فئة الدقة | Class 2.5 |
| معيار الدقة | EN 837-1 |
| وصلة العملية | G ¼ BM14 x 1plug connection |
| درجة حرارة العملية | −20…+60 °C |
| مادة العلبة | Plastic |
| مادة الأجزاء الملامسة | Copper alloy |
| مادة الإحكام | Plastic, Copper alloy, PTFE |
| حرارة المحيط | −20…+60 °C |
| تصنيف IP | IP41 |
| الوزن | 0.05 kg |
| الشهادات | PAC KazakhstanPAC UkrainePAC Uzbekistan |
| قطر القرص | 40 mm |
| لغات ورقة البيانات | EN, DE |
| Medium temperature | -20 ...+60 °C [-4 ...+140 °F] |
|---|---|
| Ambient temperature | -20 ...+60 °C [-4 ...+140 °F] |
| Pressure limitation | |
| Steady | 3/4 x full scale value |
| Fluctuating | 2/3 x full scale value |
| Short time | Full scale value |
| Ingress protection per IEC/EN 60529 | IP41 |
| Logo | Description | Region |
|---|---|---|
| PAC Kazakhstan Metrology, measurement technology | Kazakhstan | |
| - | PAC Ukraine Metrology, measurement technology | Ukraine |
| PAC Uzbekistan Metrology, measurement technology | Uzbekistan |
| Certificates | 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) |
|---|---|
| Recommended calibration interval | 1 year (dependent on conditions of use) |
