Распределенные системы автоматики безопасности

Концепция построения систем автоматики безопасности на базе AS-Interface предусматривает возможность интеграции в AS-Interface специализированных компонентов автоматики безопасности (F-компонентов): кнопок экстренного отключе­ния питания, концевых выключателей защитных дверей, за­щитные световые барьеры и т.д. Эти компоненты отвечают требованиям стандарта EN 50295 и полностью совместимы со стандартными компонентами AS-Interface (ведущими и ведо­мыми устройствами, блоками питания, повторителями и т.д.) и могут подключаться к системе управления с помощью жел­того сетевого кабеля.

Для управления сетью с F-компонентами используются стан­дартные ведущие устройства AS-Interface. Процедуры опроса ведомых устройств стандартного и F-исполнений полностью идентичны. Указанные особенности позволяют легко допол­нять существующие сети AS-Interface компонентами автома­тики безопасности.

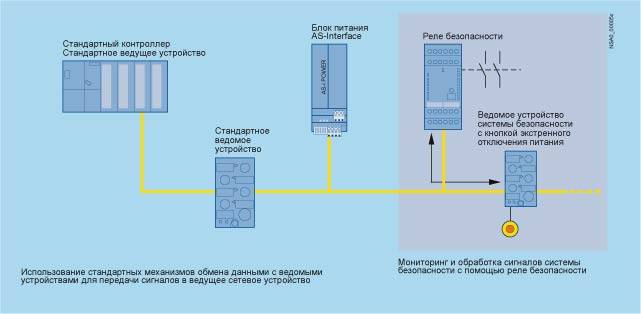

Информация из ведомых F-устройств передается в ведущее устройство только в информационных целях. Обработка F-сигналов выполняется в реле безопасности. Эти реле поддерживают алгоритмы перевода технологического оборудования в безопасные состояния и воздействуют на цепи питания этого оборудования через встроенные выходы. В зависимости от типа каждое реле безопасности может быть оснащено одним или двумя 2-канальными выходами.

Реле безопасности осуществляет непрерывнй контроль обмена данными между ведущим и ведомымыми устройствами AS-Interface, выделяя из общего потока сообщений значения необходимых F-сигналов. Определение набора контролируемых F-сигналов и алгоритма их обработки производится с помощью программного обеспечения конфигурирования реле безопасности.

Компоненты автоматики безопасности могут подключаться к любым точкам AS-Interface. В одной сети AS-Interface может использоваться несколько реле безопасности.В распределенных системах автоматики безопасности на ос­нове AS-Interface с момента срабатывания датчика безопасно­сти до формирования сигнала на перевод технологического оборудования в безопасные состояния требуется не более 40 мс.

Одобрения

Распределенные системы автоматики безопасности на базе AS-Interface успешно прошли испытания и получили одобре­ния Немецкого Технического Инспектората TÜV. Такие сис­темы способны обеспечить уровень безопасности, соответст­вующий требованиям 4 категории безопасности стандарта EN 954-1.

Программное обеспечение

Конфигурирование распределенных систем автоматики безопасности на базе AS-Interface выполняется с помощью специального программного обеспечения. Параметры готовой конфигурации загружаются в блок мониторинга состояний компонентов автоматики безопасности. Это же программное обеспечение может использоваться для интерактивной диагностики распределенной системы автоматики безопасности.

Особенности

• Работа под управлением стандартных ведущих устройств AS-Interface.
• Получение простых структур автоматики безопасности на основе стандартных технологий AS-Interface.
• Обмен данными со всеми компонентами сети через одну и ту же шину.
• Простое и быстрое расширение существующих систем на базе AS-интерфейса.
• Возможность группировки сигналов автоматики безопасности.
• Интеграция систем автоматики безопасности в единую диагностическую систему предприятия.
• Обеспечение до 4-й категории безопасности по EN 954-1.
• Наличие сертификата TÜV.

Область применения

Распределенные системы автоматики безопасности на основе AS-Interface могут включать в свой состав кнопки экстренного отключения питания, концевые выключатели защитных две­рей, приборы экстренной остановки технологического обору­дования категорий 0 и 1, аппаратуру ручного управления с од­новременным воздействием двумя руками, защитные световые барьеры и т.д.

Дизайн

Распределенные системы автоматики безопасности на основе AS-Interface не имеют конструктивных отличий от сетей AS-Interface со стандартными.

Номенклатура компонентов распределенных систем автома­тики безопасности на основе AS-Interface включает в свой со­став реле безопасности, специализированные модули и дат­чики с встроенным интерфейсом для подключения к сети AS-Interface.

Функции

По запросу ведущего устройства AS-Interface стандартные ве­домые устройства и ведомые устройства автоматики безопас­ности передают через AS-Interface информацию о своих со­стояниях. Реле безопасности контролирует обмен данными между ведущим и ведомыми устройствами автоматики безо­пасности, производит их обработку по заданному алгоритму и производит перевод технологического оборудования в безо­пасные состояния в случаях:

• проявления сигнала экстренного отключения питания или
• обрыва линии связи.

Конфигурирование реле безопасности выполняется с помо­щью специального программного обеспечения. Это программ­ное обеспечение позволяет определять отслеживаемый набор входных сигналов автоматики безопасности и задавать алго­ритм их обработки с использованием функций “И” и “ИЛИ”, формированием временных задержек, использованием буфер­ной памяти и т.д.

Интеграция

Распределенные системы автоматики безопасности могут легко интегрироваться в существующие сети AS-Interface. Все существующие стандартные компоненты сети остаются неиз­менными.

Сеть дополняется реле безопасности, а также необходимым набором ведомых устройств, поддерживающих функции авто­матики безопасности.
