Реле безопасности являются базовыми элементами распределенных систем автоматики безопасности на основе AS-Interface. Конфигурирование распределенных систем автоматики безопасности выполняется с компьютера, оснащенного специальным программным обеспечением. Параметры конфигурации загружаются в реле безопасности.
Для распределенных систем автоматики безопасности могут задаваться различные режимы работы, охватывающие функции экстренного отключения питания, функции ручного управления, выполняемые одновременно двумя руками, функции остановки технологического оборудования категорий 0 или 1.
Для наиболее эффективного использования диагностических возможностей AS-Interface реле безопасности могут присваиваться свои сетевые адреса.
Блоки выпускаются в двух модификациях:
- с одним 2-канальным выходом
- с двумя 2-канальными выходами
Функции:
- Логическая операция "ИЛИ"
- Логическая операция "И"
- Буфер
- Количество контролируемых ведомых устройств
- Таймеры
- задержка включения
- задержка выключения
- формирование импульсов
- Совместимость
Область применения
Функции
Реле безопасности
Логическая операция "ИЛИ"
Логическая операция “ИЛИ” позволяет производить логическое сложение до 6 сигналов датчиков автоматики безопасности.
Логическая операция "И"
Логическая операция “И” позволяет формировать цепи разрешения работы и может интегрироваться с операцией "ИЛИ".
Буфер
Используется для временного хранения информации, используемой для выполнения диагностических операций.
Количество контролируемых ведомых устройств
Количество ведомых устройств автоматики безопасности, контролируемых одним блоком, может достигать 48.
Таймеры
С помощью таймеров могут поддерживаться следующие функции:
- задержка включения
- задержка отключения
- формирование импульсов.
Совместимость
Любые конфигурации распределенных систем автоматики безопасности, созданные для более ранних версий блоков мониторинга, могут поддерживаться и блоками мониторинга новых версий.
Технические данные
| Реле безопасности | |
|---|---|
| 3RK1 105 | |
| Выход безопасности | |
| - Ie/AC-12 | 2 А, до 250 В |
| - Ie/AC-15 | 2 А при 115 В2 А при 230 В |
| - Ie/DC-12 | 3 А, до 24 В |
| - Ie/DC-13 | 1 А при 24 В 0.1 А при 115 В0.05 А при 230 В |
| - Время реакции | < 40 мс |
| - Диапазон рабочих температур, °C | 0 ... +60 |
| - Диапазон температур хранения и транспортировки, °C | -40 ... +85 |

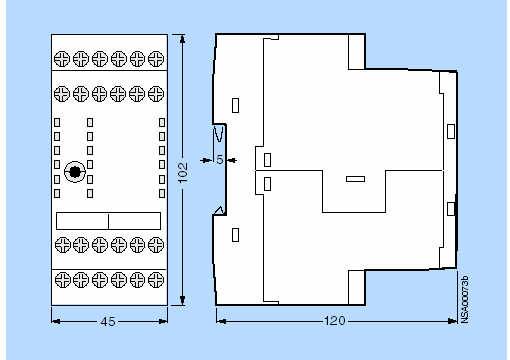

Чертеж
Реле безопасности
Схема подключения

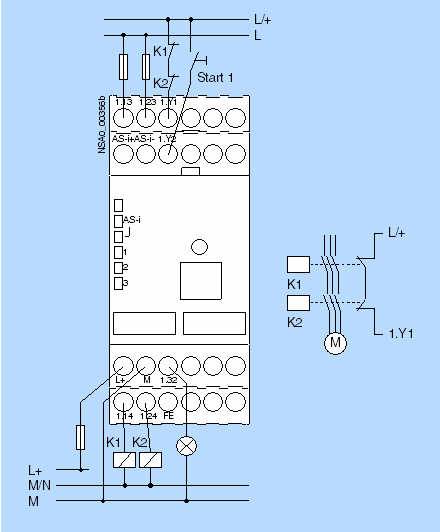

Реле безопасности с одним 2-канальным выходом

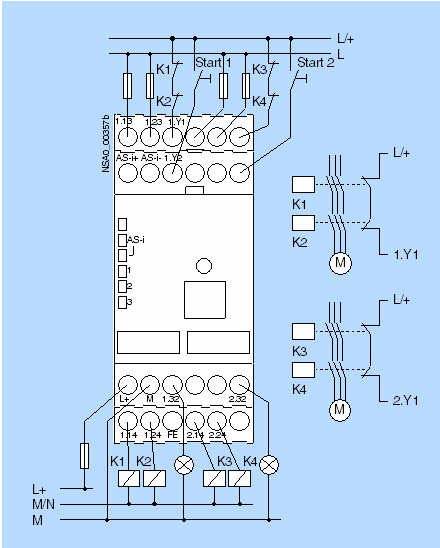

Реле безопасности с двумя 2-канальными выходами
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 3RK1105-1AE04-0CA0 | МОНИТОР БЕЗОПАСНОСТИ С ОДНОЙ БЛОКИРУЮЩЕЙ И ОДНОЙ СИГНАЛЬНОЙ ЦЕПЬЮ | 0.336 | 3 - 5 недель (A) | 1 |
| 3RK1105-1AE04-2CA0 | AS-ИНТЕРФЕЙС МОНИТОР БЕЗОПАСНОСТИ БЕЗОПАСНОСТИ 1 БЛОКИР. ЦЕПЬ IP20 ОДНА СИГН. ЦЕПЬ | 0.336 | 3 - 5 недель (A) | 1 |
| 3RK1105-1AG04-0CA0 | ASISAFE BASIC SAFETY MONITOR V2 IP20, W/SPRING-LOADED TERMINALS DIGITAL, 1 ENABLING CIRCUIT, (SAFE OUTPUT, RELAY, CAT.3/4) RESPONSE TIME MAX. 40MS | 0.3 | 3 - 5 недель (A) | 1 |
| 3RK1105-1AG04-2CA0 | ASISAFE EXTEN.SAFETY MONITOR V2 IP20, W/SPRING-LOADED TERMINALS DIGITAL, 1 ENABLING CIRCUIT, (SAFE OUTPUT, RELAY, CAT.3/4) RESPONSE TIME MAX 40MS | 0.3 | 3 - 5 недель (A) | 1 |
| 3RK1105-1BE04-0CA0 | МОНИТОР БЕЗОПАСНОСТИ С ДВУМЯ БЛОК. ЦЕПЯМИ И ПО ОДНОЙ СИГН. ЦЕПИ | 0.408 | 3 - 5 недель (A) | 1 |
| 3RK1105-1BE04-2CA0 | AS-ИНТЕРФЕЙС МОНИТОР БЕЗОПАСНОСТИ БЕЗОПАСНОСТИ 2 БЛОКИР. ЦЕПИ IP20 ПО ОДНОЙ СИГН. ЦЕПИ | 0.408 | 3 - 5 недель (A) | 1 |
| 3RK1105-1BG04-0CA0 | ASISAFE BASIC SAFETY MONITOR V2 IP20, W/SPRING-LOADED TERMINALS DIGITAL, 2 ENABLING CIRCUITS, (SAFE OUTPUT, RELAY, CAT.3/4) RESPONSE TIME MAX. 40MS | 0.368 | 3 - 5 недель (A) | 1 |
| 3RK1105-1BG04-2CA0 | ASISAFE EXTEN.SAFETY MONITOR V2 IP20, W/SPRING-LOADED TERMINALS DIGITAL, 2 ENABLING CIRCUITS, (SAFE OUTPUT, RELAY, CAT.3/4) RESPONSE TIME MAX. 40MS | 0.368 | 3 - 5 недель (A) | 1 |
| 3RK1802-2FB06-0GA0 | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ. КОНФИГУРАТОР ПРИЛОЖЕНИЙ ДЛЯ SAFETY MONITOR | 0.212 | 3 - 5 недель (P) | 1 |
| 3RK1901-5AA00 | КАБЕЛЬНЫЙ КОМПЛЕКТ ДЛЯ ПОДКЛЮЧЕНИЯ PC/МОНИТОР БЕЗОПАСНОСТИ И S-MONITOR/S-MONITOR | 0.054 | 3 - 5 недель (P) | 1 |
| 3RP1902 | ПЛОМБИРУЕМАЯ КРЫШКА ДЛЯ УСТРОЙСТВ С 1 ИЛИ 2 ПЕРЕКИДНЫМИ КОНТАКТАМИ | 0.004 | 3 - 5 недель (P) | 5 |
