Терминальные модули для силовых модулей
Несущая основа для установки силовых модулей
Обеспечение надежных электрических соединений
Подключение внешних цепей силовых модулей
Обеспечение механической прочности станции
Терминальный модуль для соединительного модуля SIGUARD (TM-X)
Подключение внешних цепей соединительного модуля
Светлый корпус для выделения среди других модулей станции
Терминальный модуль для модуля контроля питания SIGUARD (TM-PF30)
Подключение внешних цепей через контакты под винт
Светлый корпус для выделения среди других модулей станции
Терминальный модуль для модуля контроля питания PM-D
Подключение внешних цепей через контакты под винт
Светлый корпус для выделения среди других модулей станции
Устанавливается перед терминальными модулями TM-DS/TM-RS
Область применения
Терминальные модули для установки силовых модулей
Терминальные модули, являющиеся несущей основой для установки силовых модулей станции ET 200S. Встроенные силовые шины, существенно упрощающие монтаж силовых модулей. Питание подводится только к крайнему левому модулю. Остальные модули получают питание по внутренней силовой шине. Обеспечение высокой механической прочности станции.
Терминальные модули выпускаются в двух модификациях:
Терминальные модули TM-DS и TM-RS для установки силовых модулей
Терминальные модули (TM-xB) для установки модулей управления электромагнитным тормозом
Терминальные модули TM-DS и TM-RS
Терминальные модули TM-DS и TM-RS имеют модификации для установки реверсивных и не реверсивных силовых модулей стандартного исполнения и исполнения High Feature. В конце кодировки терминальных модулей могут присутствовать символы „-S32“ или „-S31“.
Терминальные модули „-S32“ оснащены клеммами для подключения к сети 3-фазного переменного тока и клеммами для подключения нагрузки. В зависимости от типа модуля нагрузочная способность внутренней силовой шины может составлять 40 или 50А. Каждый модуль “-S32” образует новую потенциальную группу силовых модулей, объединенных общей силовой шиной. В комплект поставки каждого модуля “-S32” включено три защитных колпачка, устанавливаемые на гнезда внутренней силовой шины последнего терминального модуля потенциальной группы.
Терминальные модули „-S31“ оснащены только клеммами для подключения нагрузки, питание которой осуществляется через внутреннюю силовую шину. Эти модули монтируются справа от терминальных модулей „-S32“.
Терминальные модули TM-xB
Терминальные модули TM-xB предназначены для установки модулей управления электромагнитным тормозом xB1, xB2, xB3 или xB4. Модуль TM-xB монтируется справа от терминального модуля TM-DS или TM-RS, за счет чего обеспечивается взаимодействие силового модуля и модуля управления электромагнитным тормозом. Терминальный модуль xB215 оснащен контактами с винтовыми зажимами, а также двумя дискретными входами для внешнего управления электромагнитным тормозом.
Терминальный блок PE/N
Терминальный блок PE/N предназначен для установки на терминальные модули TM-DS/ TM-RS и позволяет формировать шину нейтрального провода N и защитного заземления PE. Вариант „-F“ предназначен для монтажа на нижнюю часть терминального модуля „-S32“, вариант „-S“ - для монтажа на нижнюю часть терминального модуля „-S31“. В комплект поставки блока PE/N модификации „-F“ входит два защитных колпачка для установки на гнезда шин N и PE последнего терминального блока потенциальной группы.
Терминальный модуль TM-PF30 для установки модуля контроля питания SIGUARD
Модуль TM-PF30 предназначен для установки модулей контроля питания SIGUARD и конфигурирования цепей экстренного отключения питания, отвечающих требованиям различных уровней безопасности.
Терминальный модуль TM-X для установки соединительного модуля SIGUARD
Терминальный модуль TM-X служит для установки и подключения внешних цепей соединительного модуля SIGUARD. Соединительный модуль способен управлять работой внешнего контактора, обеспечивая получение дополнительной цепи экстренного отключения питания. TM-X должен устанавливаться последним в потенциальной группе цепи экстренного отключения питания.
Дизайн
TM-DS, TM-RS
Вариант „-S32“ с тремя клеммами для подключения к 3-фазной сети переменного тока и тремя клеммами для подключения нагрузки. Сечение подключаемых проводов - до 10 мм2.
Вариант „-S31“ с тремя клеммами для подключения нагрузки. Сечение подключаемых проводов до 10 мм2. Питание нагрузки осуществляется через внутреннюю силовую шину.
Опциональное расширение терминальными блоками PE/N
Для улучшения условий охлаждения силовых модулей, коммутирующих токи более 6,3 A, или работающих при температурах более 40 °C, необходима установка разделительных модулей DM-V15
TM-xB
Подключение внешних цепей через контакты под винт
Установка справа от терминального модуля TM-DS/TM-RS
TM-P для установки модуля контроля питания
Модуль TM-P образует потенциальную группу цепей оперативного управления силовыми модулями. Количество модулей TM-P в станции ET 200S не ограничено. TM-P должен устанавливаться перед первым терминальным модулем TM-DS/TM-RS потенциальной группы силовых модулей, связанных общей шиной оперативного управления.
Терминальные модули для установки модулей питания SIGUARD
Терминальные модули TM-PF30 используются для установки модулей питания PM-D SIGUARD и позволяют осуществлять питание датчиков и нагрузки от внутренней шины станции. Он позволяет создавать различные конфигурации цепей безопасного управления от простейших независимых цепей до каскадных систем с селективным отключением нагрузки.
TM-PF30 S47-B1 для установки модулей питания PM-D F1 или PM-D F2, построения систем безопасности. Устанавливается в начале потенциальных групп. Оснащен клеммами для подключения датчика безопасности.
TM-PF30 S47-B0 для установки модулей питания PM-D F1 или PM-D F2, построения систем безопасности и организации соответствующих потенциальных подгрупп (U1/U2). Может устанавливаться справа от терминальных модулей TM-PF30S47-B0/B1/C1. Оснащен клеммами для подключения датчика безопасности. Например, кнопки экстренного отключения питания, концевых выключателей защитных дверей и т.д.
TM-PF30 S47-C1 для установки модулей питания PM-D F3 или PM-D F4, построения систем безопасности. Предназначен для продолжения потенциальной подгруппы в новом ряду клемм. Оснащен клеммами для подключения к цепям U1 и U2.
TM-PF30 S47-C0 для установки модулей питания PM-D F3 или PM-D F4, построения систем безопасности. Предназначен для продолжения потенциальной подгруппы. Оснащен клеммами для подключения к цепи U2. Может устанавливаться справа от терминальных модулей TM-PF30S47-B0/B1/C1.
TM-PF30 S47-D0 для установки модуля питания PM-D F5 и подключения до 4 внешних цепей, связанных автоматикой безопасности.
Терминальный модуль TM-X для установки соединительного модуля SIGUARD
Терминальный модуль TM-X предназначен для установки соединительного модуля SIGUARD. С помощью этого модуля может производиться подключение внешнего контактора или магнитного пускателя. При этом в терминальном блоке предусмотрена возможность подключения не только цепи управления обмоткой внешнего коммутационного аппарата, но и цепи его блок-контакта. В результате использования TM-X могут создаваться группы безопасно связанных магнитных пускателей.
Компоненты для построения цепей автоматики безопасности
| Компоненты | Категория безопасности по EN 954-1 | |||
|---|---|---|---|---|
| 1 | 2 | 3 | 4 | |
| PM-D | X | |||
| TM-P15 S27-01 | X | |||
| PM-D F1...5 | X | X | X 1) | |
| TM-PF30 S47-.. | X | X | X | |
| F-Kit 1/2 | X 2) | X 2) | X 2) | |
| PM-X | X | X | X | |
| TM-X15 S27-01 | X | X | X | |
| Резервированные соединения с внешним источником питания | X | X |
Модуль PM-D F3 может использоваться только в системах, отвечающих требованиям не выше 3 категории безопасности
F-комплекты нужны только для силовых модулей стандартного исполнения. Силовые модули исполнения High Feature содержат встроенные цепи автоматики безопасности
Допустимые комбинации модулей контроля питания и терминальных модулей
| PM-D | PM-D F1 | PM-D F2 | PM-D F3 | PM-D F4 | PM-D F5 | PM-X | |
|---|---|---|---|---|---|---|---|
| TM-P15 S27-01 | X | ||||||
| TM-PF30 S47-B1 1) | X | X | |||||
| TM-PF30 S47-B0 2) | X | X | |||||
| TM-PF30 S47-C1 3) | X | X | |||||
| TM-PF30 S47-C0 4) | X | X | |||||
| TM-PF30 S47-D0 | X | ||||||
| TM-X15 S27-01 | X |
Для F1 или F2 отдельной защитной (потенциальной) группы
Для F1 или F2 в подчиненной защитной группы (каскадная защита)
Для группы расширения с F3 или F4 в отдельной станции ET 200S (потенциальной группы)
Для группы расширения с F3 или F4 в той же станции ET 200S (каскадная защита)
Технические данные
Клеммный модуль TM-PFX30 S47
| Размеры | |
|---|---|
| Монтажные размеры (Ш х В х Г) в мм | 30 x 196,5 x 102 |
| Глубина с блоком питания в мм | 117,5 |
| Напряжения развязки и расчетные токи | |
| Напряжение развязки в В | 500 |
| Расчетное рабочее напряжение в В | = 24 |
| Расчетный рабочий ток в А | 10 |
| Поперечные сечения присоединяемых проводов | |
| однопроволочный в мм2 | 1 x (0,14 ... 2,5), в соответствии с IEC 60947 1 x 2,5 |
| тонкопроволочный с гильзой для жил в мм2 | 1 x (0,14 ... 1,5), в соответствии с IEC 60947 |
| Кабели стандарта AWG, одно- и многопроволочные AWG | 1 x (18 ... 22) |
| Электрический монтаж | |
| Необходимый инструмент | Стандартная отвертка Gr. 1 |
| Вращающий момент при затяжке в Нм | 0,4 ... 0,7 |
Клеммный модуль TM-P15 S27-01
| Размеры | |
|---|---|
| Монтажные размеры (Ш х В х Г) в мм | 15 x 196,5 x 102 |
| Глубина с блоком питания в мм | 117,5 |
| Напряжения развязки и расчетные токи | |
| Напряжение развязки в В | 500 |
| Расчетное рабочее напряжение в В | = 24 |
| Расчетный рабочий ток в А | 10 |
| Поперечные сечения присоединяемых проводов | |
| однопроволочный в мм2 | 1 x (0,14 ... 2,5), в соответствии с IEC 60947 1 x 2,5 |
| тонкопроволочный с гильзой для жил в мм2 | 1 x (0,14 ... 1,5), в соответствии с IEC 60947 |
| Кабели стандарта AWG, одно- и многопроволочные в мм2 | AWG 1 x (18 ... 22) |
| Электрический монтаж | |
| Необходимый инструмент | Стандартная отвертка Gr. 1 |
| Вращающий момент при затяжке в Нм | 0,4 ... 0,7 |
Клеммный модуль TM-DS45 и TM-DS65/TM-FDS65
| TM-DS45 | TM-DS65/TM-FDS65 | |
|---|---|---|
| Размеры | ||
| Монтажные размеры (Ш х В х Г) в мм | 45 x 264 x 100 | 65 x 290 x 100 |
| Высота с клеммным блоком PE/N в мм | 306 | 332 |
| Глубина с пускателем для электродвигателя в мм | 127 | 150 |
| Глубина с пускателем для электродвигателя и F-Kit (техника безопасности SIGUARD) в мм | 152 | -- |
| Глубина с пускателем для электродвигателя и управляющим модулем 2DI в мм | -- | 173 |
| Расчетные напряжения, токи и частоты для шины расширения | ||
| Расчетное напряжение развязки Ui в В | 690 | |
| Расчетное рабочее напряжение Ue В | ~ 500 | |
| Расчетная импульсная прочность Uimp в кВ | 6 | |
| Расчетный рабочий ток Ie в А | 40 | 50 |
| Расчетная частота в Гц | 50/60 | |
| Поперечные сечения присоединяемых проводов | ||
| однопроволочный в мм2 | 2 x (1 ... 2,5) или 2 x (2,5 ... 6) | |
| тонкопроволочный с гильзой для жил в мм2 | 1 x 10 или 2 x (1 ... 2,5) или 2 x (2,5 ... 6) в соответствии с IEC 60947 | |
| Кабели стандарта AWG, одно- и многопроволочные AWG в мм2 | 2 x (14 ... 10) | |
| При необходимости с дополнительной клеммой для 3-фазного питания | ||
| - однопроволочный или многопроволочный в мм2 | 1 x 2,5 ... 25 | |
| - тонкопроволочный с гильзой для жил в мм2 | 1 x 2,5 ... 25 | |
| - Кабели стандарта AWG, одно- и многопроволочные AWG в мм2 | 1 x 12 ... 4 | |
| Электрический монтаж | ||
| Необходимый инструмент | Стандартная отвертка Gr. 2 и Pozidriv 2 | |
| Вращающий момент при затяжке в Нм | 2,0 ... 2,5 |
Клеммный модуль TM-RS90 и TM-RS130/TM-FRS130
| TM-RS90 | TM-RS130/TM-FRS130 | |
|---|---|---|
| Размеры | ||
| Монтажные размеры Ш х В х Г в мм | 90 x 264 x 100 | 130 x 290 x 100 |
| Высота с PE/N в мм | 306 | 332 |
| Глубина с пускателем для электродвигателя в мм | 127 | 150 |
| Глубина с пускателем для электродвигателя и F-Kit (техника безопасности SIGUARD) в мм | 152 | -- |
| Глубина с пускателем для электродвигателя и управляющим модулем 2DI в мм | -- | 173 |
| Расчетные напряжения, токи и частоты для шины расширения | ||
| Расчетное напряжение развязки Ui в В | 690 | |
| Расчетное рабочее напряжение Ue в В | AC 500 | |
| Расчетная импульсная прочность Uimp в кВ | 6 | |
| Расчетный рабочий ток Ie в А | 40 | 50 |
| Расчетная частота в Гц | 50/60 | |
| Поперечные сечения присоединяемых проводов | ||
| однопроволочный в мм2 | 2 x (1 ... 2,5) или 2 x (2,5 ... 6) | |
| тонкопроволочный с гильзой для жил в мм2 | 1 x 10 или 2 x (от 1 до 2,5) или 2 x (от 2,5 до 6) в соответствии с IEC 60947 | |
| Кабели стандарта AWG, одно- и многопроволочные AWG | 2 x (14 ... 10) | |
| При необходимости с дополнительной клеммой для 3-фазного питания | ||
| - однопроволочный или многопроволочный в мм2 | ||
| - тонкопроволочный с гильзой для жил в мм2 | ||
| - Кабели стандарта AWG, одно- и многопроволочные AWG | 1 x 2,5 ... 25 1 x 2,5 ... 25 1 x 12 ... 4 | |
| Электрический монтаж | ||
| Необходимый инструмент | Стандартная отвертка Gr. 2 и Pozidriv 2 | |
| Вращающий момент при затяжке в Нм | 2,0 ... 2,5 |
Схема подключения
Назначение контактов модуля TM-PF30 S47-F0 (для установки модуля PM-DF PROFIsafe)
| Клеммы | Обозначение | Назначение |
|---|---|---|
| 20, 27 | DC 24 V | Цепь напряжения питания =24 В |
| 21, 28 | M | Цепь “общего” провода |
Назначение контактов модуля TM-PFX30 S47-G0/G1 (для установки модуля PM-D F X1)
| Клеммы | Обозначение | Назначение |
|---|---|---|
| 1, 8 | + IN/OUT | U1: гарантированное напряжение =24 В, распространяется только на системы SIMATIC |
| 2, 9 | M IN/OUT | |
| 3, 10 | -- | Не используется |
| 4, 11 | -- | Не используется |
| 5, 12 | -- | Не используется |
| 6, 13 | L+ | Uin: интерфейс подключения внешнего блока питания |
| 7, 14 | M | =24 В SELP/PELV |
| -- | AUX1 | Без клемм подключения к шине AUX1 |
| 15, 22 | SG1 | |
| 16, 23 | SG2 | |
| 17, 24 | -- | Не используется |
| 18, 25 | SG3 | |
| 19, 26 | SG4 | |
| 20, 27 | SG5 | |
| 21, 28 | SG6 |

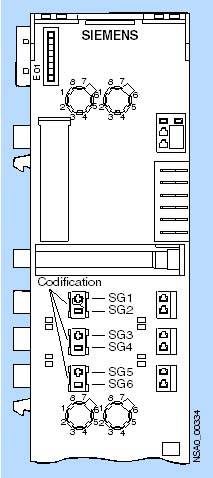

Назначение контактов модуля TM-FCM30 S47-F01 (для установки модуля F-CM)
Таблица содержит назначение контактов терминального модуля TM-FCM30 S47-F01, на который устанавливается модуль F-CM. Левый блок контактов может использоваться и кодироваться только для построения цепей автоматики безопасности. Многократное кодирование распознается модулем PM-D F. F-CM может использоваться также в сочетании с модулем PM-D F X1.
| Клеммы | Обозначение | Назначение |
|---|---|---|
| 1, 8 | SG1 | Контакт кодирования группы безопасности 1 |
| 2, 9 | SG2 | Контакт кодирования группы безопасности 2 |
| 4, 11 | SG3 | Контакт кодирования группы безопасности 3 |
| 5, 12 | SG4 | Контакт кодирования группы безопасности 4 |
| 6, 13 | SG5 | Контакт кодирования группы безопасности 5 |
| 7, 14 | SG6 | Контакт кодирования группы безопасности 6 |
| 15 | OUT1.1 | Выход реле (“сухой” контакт) 1.1 |
| 16 | OUT1.2 | Выход реле (“сухой” контакт) 1.2 |
| 22 | OUT2.1 | Выход реле (“сухой” контакт) 2.1 |
| 23 | OUT2.2 | Выход реле (“сухой” контакт) 2.2 |
| 25 | OUT3.1 | Выход реле (“сухой” контакт) 3.1 |
| 26 | OUT3.2 | Выход реле (“сухой” контакт) 3.2 |
| 27 | OUT4.1 | Выход реле (“сухой” контакт) 4.1 |
| 28 | OUT4.2 | Выход реле (“сухой” контакт) 4.2 |
Назначение контактов модулей TM-FDS65-S32/S31-01 / TM-FDS130-S32/S31-01 (для F-DS1e-x / F-RS1e-x)
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 3RK1903-0AA00 | SIMATIC DP, ET 200S, TM-D: ТЕРМИНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 15 ММ ДЛЯ УСТАНОВКИ МОДУЛЯ PM-D | 0.224 | 3 - 5 недель (A) | 1 |
| 3RK1903-0AB00 | SIMATIC DP, ET 200S, TM-DS45S32: ТЕРМИНАЛЬНЫЙ МОДУЛЬ ДЛЯ УСТАНОВКИ СИЛОВЫХ МОДУЛЕЙ DS-X ИЛИ DS1-X ШИРИНОЙ 45 ММ; 2Х3 КОНТАКТНЫЕ ТОЧКИ ДЛЯ ПОДКЛЮЧЕНИЯ К 3-ФАЗНОЙ СЕТИ ПЕРЕМЕННОГО ТОКА И ПОДКЛЮЧЕНИЯ НАГРУЗКИ; ВНУТРЕННЯЯ СИЛОВАЯ 40 А ШИНА; С НАБОРОМ ЗАГЛУШЕК | 0.376 | 3 - 5 недель (A) | 1 |
| 3RK1903-0AB10 | SIMATIC DP, ET 200S, TM-DS45S31: ТЕРМИНАЛЬНЫЙ МОДУЛЬ ДЛЯ УСТАНОВКИ СИЛОВЫХ МОДУЛЕЙ DS-X ИЛИ DS1-X ШИРИНОЙ 45 ММ; 1Х3 КОНТАКТНЫЕ ТОЧКИ ДЛЯ ПОДКЛЮЧЕНИЯ НАГРУЗКИ; ВНУТРЕННЯЯ СИЛОВАЯ 40 А ШИНА; КОНТАКТЫ С ВИНТОВЫМИ ЗАЖИМАМИ | 0.374 | 3 - 5 недель (A) | 1 |
| 3RK1903-0AC00 | SIMATIC DP, ET 200S, TM-RS90S32: ТЕРМИНАЛЬНЫЙ МОДУЛЬ ДЛЯ УСТАНОВКИ СИЛОВЫХ МОДУЛЕЙ RS-X ИЛИ RS1-X ШИРИНОЙ 90 ММ; 2Х3 КОНТАКТНЫЕ ТОЧКИ ДЛЯ ПОДКЛЮЧЕНИЯ К 3-ФАЗНОЙ СЕТИ ПЕРЕМЕННОГО ТОКА И ПОДКЛЮЧЕНИЯ НАГРУЗКИ; ВНУТРЕННЯЯ СИЛОВАЯ 40 А ШИНА; С НАБОРОМ ЗАГЛУШЕК | 0.498 | 3 - 5 недель (A) | 1 |
| 3RK1903-0AC10 | SIMATIC DP, ET 200S, TM-RS90S31: ТЕРМИНАЛЬНЫЙ МОДУЛЬ ДЛЯ УСТАНОВКИ СИЛОВЫХ МОДУЛЕЙ RS-X ИЛИ RS1-X ШИРИНОЙ 90 ММ; 1Х3 КОНТАКТНЫЕ ТОЧКИ ДЛЯ ПОДКЛЮЧЕНИЯ НАГРУЗКИ; ВНУТРЕННЯЯ СИЛОВАЯ 40 А ШИНА; КОНТАКТЫ С ВИНТОВЫМИ ЗАЖИМАМИ | 0.618 | 3 - 5 недель (A) | 1 |
| 3RK1903-0AK00 | SIMATIC DP, ET 200S, TM-DS65S32-01 FS L: ТЕРМИНАЛЬНЫЙ МОДУЛЬ ДЛЯ УСТАНОВКИ СИЛОВЫХ МОДУЛЕЙ DS1E-X ИЛИ DSS1E-X ШИРИНОЙ 65 ММ; 2Х3 КОНТАКТНЫЕ ТОЧКИ ДЛЯ ПОДКЛЮЧЕНИЯ К 3-ФАЗНОЙ СЕТИ ПЕРЕМЕННОГО ТОКА И ПОДКЛЮЧЕНИЯ НАГРУЗКИ; ВНУТРЕННЯЯ СИЛОВАЯ 50 А ШИНА; С НАБО | 0.473 | 3 - 5 недель (A) | 1 |
| 3RK1903-0AK10 | SIMATIC DP, ET 200S, TM-DS65S31-01 S: ТЕРМИНАЛЬНЫЙ МОДУЛЬ ДЛЯ УСТАНОВКИ СИЛОВЫХ МОДУЛЕЙ DS1E-X ИЛИ DSS1E-X ШИРИНОЙ 65 ММ; 1Х3 КОНТАКТНЫЕ ТОЧКИ ДЛЯ ПОДКЛЮЧЕНИЯ НАГРУЗКИ; ВНУТРЕННЯЯ СИЛОВАЯ 50 А ШИНА; КОНТАКТЫ С ВИНТОВЫМИ ЗАЖИМАМИ | 0.472 | 3 - 5 недель (A) | 1 |
| 3RK1903-0AL00 | SIMATIC DP, ET 200S, TM-RS130S32-01 FS L: ТЕРМИНАЛЬНЫЙ МОДУЛЬ ДЛЯ УСТАНОВКИ СИЛОВЫХ МОДУЛЕЙ RS1E-X ШИРИНОЙ 130 ММ; 2Х3 КОНТАКТНЫЕ ТОЧКИ ДЛЯ ПОДКЛЮЧЕНИЯ К 3-ФАЗНОЙ СЕТИ ПЕРЕМЕННОГО ТОКА И ПОДКЛЮЧЕНИЯ НАГРУЗКИ; ВНУТРЕННЯЯ СИЛОВАЯ 50 А ШИНА; С НАБОРОМ ЗАГЛУШ | 0.787 | 3 - 5 недель (A) | 1 |
| 3RK1903-0AL10 | SIMATIC DP, ET 200S, TM-RS130S31-01 S: ТЕРМИНАЛЬНЫЙ МОДУЛЬ ДЛЯ УСТАНОВКИ СИЛОВЫХ МОДУЛЕЙ RS1E-X ШИРИНОЙ 130 ММ; 1Х3 КОНТАКТНЫЕ ТОЧКИ ДЛЯ ПОДКЛЮЧЕНИЯ НАГРУЗКИ; ВНУТРЕННЯЯ СИЛОВАЯ 50 А ШИНА; КОНТАКТЫ С ВИНТОВЫМИ ЗАЖИМАМИ | 0.847 | 3 - 5 недель (A) | 1 |
| 3RK1903-2AA00 | SIMATIC DP, ET 200S, M45-PE/N-F: ОПЦИОНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 45 ММ ДЛЯ УСТАНОВКИ НА ТЕРМИНАЛЬНЫЕ МОДУЛИ TM-DS45S32 И TM-RS90S32; С ТОРЦЕВЫМ УЧАСТКОМ ШИНЫ НЕЙТРАЛЬНОГО ПРОВОДА (N) ИЛИ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ (PE); C КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ К PE/N | 0.077 | 3 - 5 недель (A) | 1 |
| 3RK1903-2AA10 | SIMATIC DP, ET 200S, M45-PE/N-S: ОПЦИОНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 45 ММ ДЛЯ УСТАНОВКИ НА ТЕРМИНАЛЬНЫЕ МОДУЛИ TM-DS45S31 И TM-RS90S31; СО СКВОЗНЫМ УЧАСТКОМ ШИНЫ НЕЙТРАЛЬНОГО ПРОВОДА (N) ИЛИ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ (PE); C КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ К PE/N | 0.087 | 3 - 5 недель (A) | 1 |
| 3RK1903-2AC00 | SIMATIC DP, ET 200S, M65-PE/N-F: ОПЦИОНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 65 ММ ДЛЯ УСТАНОВКИ НА ТЕРМ. МОДУЛИ TM-DS65S32-01 FS L И TM-RS130S32-01 FS L; С ТОРЦЕВЫМ УЧАСТКОМ ШИНЫ N/PE; C КЛЕММОЙ ДЛЯ ПОДКЛЮЧЕНИЯ К N/PE | 0.093 | 3 - 5 недель (A) | 1 |
| 3RK1903-2AC10 | SIMATIC DP, ET 200S, M65-PE/N-S: ОПЦИОНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 65 ММ ДЛЯ УСТАНОВКИ НА ТЕРМИНАЛЬНЫЕ МОДУЛИ TM-DS65S31-01 S И TM-RS130S31-01 S; СО СКВОЗНЫМ УЧАСТКОМ ШИНЫ НЕЙТРАЛЬНОГО ПРОВОДА (N) ИЛИ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ (PE); C КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ К PE/N | 0.099 | 3 - 5 недель (A) | 1 |
| 3RK1903-3EA10 | 15 MM TERMINAL MODULE FOR ET200S INVERTER CONTROL MODULE ICU | 0.097 | 3 - 5 недель (A) | 1 |
| 3RK1903-3EC00 | 65 MM TERMINAL MODULE FOR ET 200S INVERTER POWER MODULE IPM25 FS A WITH FEEDER CONNECTION | 0.02 | 3 - 5 недель (A) | 1 |
| 3RK1903-3EC10 | 65 MM TERMINAL MODULE FOR ET 200S INVERTER POWER MODULE IPM25 FS A WITHOUT FEEDER CONNECTION | 0.02 | 3 - 5 недель (A) | 1 |
| 3RK1903-3ED00 | 130 MM TERMINAL MODULE FOR ET 200S INVERTER POWER MODULE IPM25 FS B WITH FEEDER CONNECTION | 0.02 | 3 - 5 недель (A) | 1 |
| 3RK1903-3ED10 | 130 MM TERMINAL MODULE FOR ET 200S INVERTER POWER MODULE IPM25 FS B WITHOUT FEEDER CONNECTION | 0.02 | 3 - 5 недель (A) | 1 |
