Обзор силовых модулей (модулей фидеров нагрузки) и модулей преобразователей частоты для системы распределённого ввода/вывода SIMATIC ET 200S. Страница описывает стандартные пускатели моторов прямого пуска DS1-x, пускатели с улучшенными характеристиками DS1e-x и преобразователи частоты ET 200S FC. Материал нужен инженерам АСУ ТП, подбирающим компоненты распределённой станции ввода/вывода для управления двигателями.

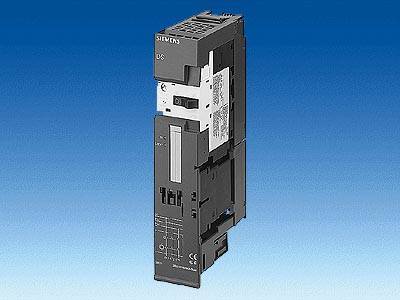

Стандартные пускатели моторов, прямого пуска DS1-x

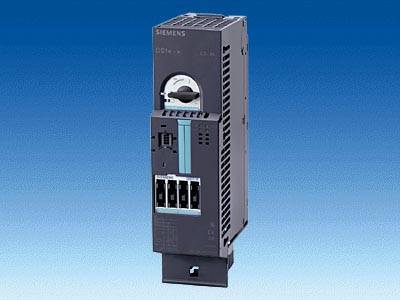

Пускатели моторов с продвинутыми характеристиками, прямого пуска DS1e-x

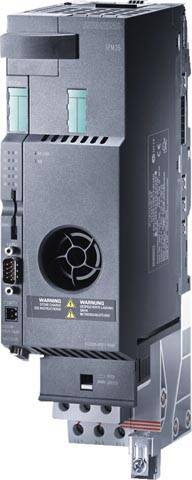

Преобразователи частоты ET 200S FC
Модули фидеров нагрузки
- Наличие модификаций для коммутации силовых цепей реверсивных и нереверсивных приводов, а также выполнения плавного пуска двигателей
- Стандартные силовые модули c коммутационной способностью до 5.5 кВт, включающие в свой состав автоматический выключатель и электромагнитный контактор
- Силовые модули с улучшенным набором характеристик и коммутационной способностью до 7.5 кВт, включающие в свой состав автоматический выключатель, электромагнитный контактор или устройство плавного пуска, а также устройство защиты от перегрузки
- Терминальные модули с встроенной 3-фазной силовой шиной, рассчитанной на ток нагрузки до 40 А для стандартных силовых модулей и до 50 А для силовых модулей с улучшенным набором характеристик
- “Горячая” замена силовых модулей без остановки станции
- Наличие дискретных входов и выходов, используемых для управления силовым модулем и сигнализации о его состояниях
- Поддержка диагностических функций для мониторинга коммутационных состояний и состояний встроенных устройств защиты
- Возможность расширения модулем управления электромагнитным тормозом и модулем дополнительных дискретных входов
- Возможность дополнения стандартных силовых модулей комплектом компонентов автоматики безопасности SIGUARD
Модули преобразователей частоты
- Плавное регулирование частоты вращения асинхронных двигателей мощностью до 4 кВт
- Состав преобразователя: модуль управления ICU24 и силовой модуль IPM25
- “Горячая” замена модулей преобразователей частоты
- Работа без применения реакторов
- Активное торможение с рекуперацией энергии в сеть
- Поддержка работы в комплекте с модулем управления электромагнитным тормозом
- Электромагнитная совместимость класса А по EN 55011
- Подключение фильтра перед шиной питания преобразователей
Ключові факти
- Стандартные силовые модули имеют коммутационную способность до 5.5 кВт и включают автоматический выключатель и электромагнитный контактор.
- Силовые модули с улучшенным набором характеристик имеют коммутационную способность до 7.5 кВт и включают автоматический выключатель, электромагнитный контактор или устройство плавного пуска, а также защиту от перегрузки.
- Терминальные модули со встроенной 3-фазной силовой шиной рассчитаны на ток нагрузки до 40 А для стандартных модулей и до 50 А для модулей с улучшенными характеристиками.
- Поддерживается «горячая» замена силовых модулей без остановки станции.
- Преобразователи частоты ET 200S FC обеспечивают плавное регулирование частоты вращения асинхронных двигателей мощностью до 4 кВт.
- Преобразователь частоты состоит из модуля управления ICU24 и силового модуля IPM25.
- Преобразователи частоты работают без применения реакторов и поддерживают активное торможение с рекуперацией энергии в сеть.
Питання та відповіді
- Какую мощность коммутируют стандартные силовые модули ET 200S?
- Стандартные силовые модули имеют коммутационную способность до 5.5 кВт и содержат автоматический выключатель и электромагнитный контактор.
- Чем отличаются силовые модули DS1e-x от стандартных?
- Модули с улучшенным набором характеристик (DS1e-x) коммутируют мощность до 7.5 кВт, дополнительно содержат устройство плавного пуска и защиту от перегрузки.
- На какой ток рассчитана силовая шина терминальных модулей ET 200S?
- Встроенная 3-фазная силовая шина рассчитана на ток нагрузки до 40 А для стандартных силовых модулей и до 50 А для модулей с улучшенным набором характеристик.
- Можно ли заменять силовые модули ET 200S без остановки станции?
- Да, поддерживается «горячая» замена силовых модулей и модулей преобразователей частоты без остановки станции.
- Какую мощность двигателей регулируют преобразователи частоты ET 200S FC?
- До 4 кВт для асинхронных двигателей; преобразователь состоит из модуля управления ICU24 и силового модуля IPM25.
